лент одна о другую лента с продольным направлением волокон наэлектризовывается положительно, с поперечным-отрицательно. Влажный и в особенности намасленный шелк наэлектризовьшается значительно слабее. Особенно легко наэлектризовывается сухой шелк после обработки его кислотой; при этом он становится шероховатым. В наэлектризованном состоянии шелк остается долгое время даже при соприкосновении с хорошими проводниками электричества. Способность шелка наэлектризовываться и оставаться в таком состоянии обнаруживается в особенности при прядении шелка, при трении волокон о карду и гребни. Волокна взаимно отталкиваются, топорщатся, вместо того чтобы ложиться параллельно друг другу, что затрудняет обработку. Для предупреждения наэлектризовывания волокно смачивают эмульсией с мыльным раствором. Шелк является плохим проводником электричества лишь в виде чистого шелкового волокна. Крашеный и в особенности крашеный в черный цвет и утяжеленный шелк относится к электричеству иначе: электропроводность такого шелка значительно выше.Электропроводность утяжеленного шелка в 10 раз выше электропроводности чистого шелкового волокна. Высокая электропроводность утяжеленного шелка объясняется присутствием в нем солей металлов, и чем больше солей в шелке, тем выше его проводимость. По отклонению гальванометра можно судить о проценте ме-таллическ. примесей в утянгеленном шелке.

Вращение плоскости поляризации в шелке исследовали в свое время Виньон и другие, при чем нашли, что оно соответствует приблизительно вращению в альбуминоидах. По Виньону, угол вращения составляет для серицина 38,8- 39,5°, для фиброина 39,96-42,8°. Вращательная способность шелка зависит от породы тутового шелкопряда и колеблется: для серицина от 30 до 45°, для фиброина от 39,5 до 48,2°. Серицин имеет кислую реакцию, и в растворе кислот его вращательная способность больше, чем в щелочном растворе. Фиброин-вещество с щелочной реакцией и обнаруживает обратные оптические свойства.

С химич. стороны шелковина представляет собою органич. соединение (животного происхождения), по своему составу являющееся белком, по нек-рым данным-кристаллического строения. Первые работы по химии шелка относятся ко второй половине 18 .века (Риго де-Сен-Кентеп, табл 24-с о Моке и др.). В настояшее время установлено, что шелковин-ная нить образована из волокна белковой природы-фиброина (70-80%), из покрывающего его шелкового клея (20-30%), состоящего главн. образом из . белка - серицина и из небольших количеств красящих минеральных веществ, жиров и восковидных образований неизвестной при роды. Содержание второстепенных веществ в серицине соста-

вляет около 2,5% веса всей шелковой нити. Главная составная часть шелковины-фиброин, сложное азотсодергкащее органич. соединение, относящееся к протеинам. Вместе с некоторыми другими азотистыми веществами, как, напр кератином, входящим в состав волос, перьев и пуха, фиброин выделяется в особую группу белковых тел, т. н. альбуминоидов (см. Белковые вещесгта). Фиброин является одним из немногих белковых тел, не содержащих серы; он стоек по отношению к ферментам: напр.неспособен перевариваться при действии пепсина. Последние исследования физико-химич. природы фиброина показывают, что фиброин не является химически однородным веществом, а представляет собою смесь двух или даже большего количества компонентов, и что в волокнах фиброина присутствуют кристаллические вещества в состоянии твердого раствора. При гидролизе фиброин, подобно другим белкам, распадается на составные части, главную массу которьгх составляют аминокислоты, в особенности гликоколь, аланин и тирозин. Наиболее полный анализ продуктов гидролиза фиброина был произведен Абдергальденом в 1922 году и дал следующие результаты (в %):

Гликоколь...................40,50

d-аланин.................... 25,00

1-тирозин................... 11,00

1-лейцин.................... 2,50

1-фенилаланин................ 1,50

1-серин..................... 1,80

d-аргинин................... 1,50

Лизин..................... 0,85

Гистидин.................... 0,75

1-пролин.................... 1,00

86,40

Анализы фиброина различных сортов шелка показывают, что количественные отношения входящих в его состав аминокислот подвержены значительным колебаниям (табл. 24).

Районы добычи шелка. Культура шелковичного червя неразрывно связана с культурой шелковицы, или тутового дерева. Культура шелковицы возможна лишь в широтах, где температура зимою не опускается ниже -20°. В Союзе ССР эта граница проходит примерно по линии Сталинград-Воронеж-Минск, Главными же производящими шелк районами являются: в Союзе ССР - Закавказские республики и Средняя Азия, отчасти Северный Кавказ: в Европе-Италия, Франция и Испания; на Ближнем Востоке-Турция, Персия, Левантийское побережье и на Дальнем Востоке-Япония, Китай и Индия. Количество

отношение аминокислот в фиброине шелка (в %).

шелка-сырца (грежи), выработанного в отдельных районах в 1924 г., составило (в т):

1. 3. Е в р о п а:............... 5 685

Франция.............. 365

Италия............... 5 225

Испания.............. 95

2. Б л и ж н и й Восток: Греция,

Турция, ЗСФСР, Ср. Азия....... 900

3. Д а л ь н и й Восток:.........30 105

Китай, экспорт из Шанхая .... 4 020

Кантона.... 2 905

Япония Иокагамы... 23100

Индия................ 35

Индокитай............. 45

Всего 36 690

К этому количеству следует прибавить потребление шелка-сырца кустарной промышленностью Китая, Японии и др. стран Азии, которое составляет 10 ООО-12 ООО т в год. Особенное развитие производство шелка-сырца за последние 60 лет получило в странах Дальнего Востока (табл. 25).

Табл. 25.- Рост производства шелка-сырца (в т).

Шелковые отбросы. Кроме утилизации в виде непрерывной шелковой нити, шелковое волокно находит значительн. применение в прядении в виде шелковых отбросов. Последние разделяются на 2 категории: 1) отбросы, получаемые при шелководстве, и 2) отбросы, получаемые при размотке коконов. К первой группе принадлежат: а) охлопья, сдор--нить, выпускаемая червем перед завивкой кокона; вследствие своей неровности сдор принадлежит к наихудшим видам шелковых отбросов; содержание шелка в нем приблизительно 35%; б) порченые коконы, к-рые не м. б. размотаны,-коконы слабые, ржавые, запачканные, уродливые, коконы после гренажа; смотря по сорту, содержание шелка в этой группе колеблется

от 50 до 75%. Ко второй группе принадлежат: а) фризон-верхи коконов, снимаемые при запарке коконов перед размоткой; сюда отходит в среднем ок. 25% шелковой массы коконов; фризон является очень ценным шелковым отбросом, с содержанием шелка в 65-78%; б) телетт-внутренняя оболочка размотанных коконов; содержание шелка здесь не более 40%, при чем волокно крайне тонко и слабо. Шелковые отбросы перерабатываются на прядильных ф-ках в пряжу, называемую шаппом, бурдесуа или пряденым шелком. Это производство держится в большом секрете и точных статистических данных нет. Ориентировочно можно считать, что мировое количество всех шелковых отбросов, перерабатываемых в год, составляет около 25 ООО т.

Лит.: АнучинА. В., Изменчивость и наследственность коконов тутового шелкопряда, М., 1926; Иванов В. П., о селекции коконов, Тифлис, 1914; Тихомиров А. А., Основы практич. шелководства, М., 1914; Чиликин Н. М., О свойствах коконов и шелковой грежи различного происхождения, Москва, 1913; Шапошников В. Г., Общая технология волокнистых и красящих веществ, М.- Киев, 1926; Труды Кавк. шелковод, станции ,т. 2- Материалы по описи шелков Кавказа и сопредельных стран, Тифлис,! 891; Изв. Московского текст, ин-та , М., 1927, т. 1, вып. 1, 1928, вып. 2; Технико-экономич. вестник ,М., 1925, 6-в, 1926, 6-7; Chit-tick I., Silk Manufacturing and its Problems, N. Y., 1913; Colombo G., Sunto delle lezioni di merceo-logia e tecnologia dei bozzoli e della seta, Milano, 1917; Herzog A., Die mikroskopische Untersuchung d. Seide, В., 1924; Herzog A., Die Unterscheidung d. nattirlichen u. kunstllchen Seiden, Dresden, 1910; Rosenzweig A., Serivalor, The Valuation of Raw Silk, N. Y , 1917; Seem W. P., Raw Silk Properties, Classification of Raw Silk a. Silk Throwing, N.Y.. 1922; SilbermannPI., Die Seide, ihre Geschich-te, Gewinnung und Verarbeitung, B. 1-2, Dresden, 1897; Schober I., Seide und Seidenwaren, Lpz., 1927; Bulletin des soies et des soierieso, Lyon; Mel-liands Textilberichte*, Mannheim; Die Seide , Kre-feld; Silk , N. Y. B. Линде.

IV. Испытание В. п.

Крепость В. п. определяется на динамометре, представляющем собою рычаг, к одному плечу к-рого подвешены тиски для зажима Одного конца волокна; другой конец волокна зажимается во вторые тиски, расположенные под первыми, второе же плечо рычага служит для измерения разрывающего усилия. Нагрузка производится разными способами в зависимости от конструкции динамометра. На фиг. 24 и 25 изображены две ти- ничные конструкции: Шоппера и Дефордена. В первой из них нагрузка производится давлением воды на поршень, к которому прикреплен конец испытываемого волокна. В динамометре Дефордена к плечу рычага подвешена чашка с, в которую наливается вода; а-тиски, Ъ-измеритель удлинения, d-трубка для воды,. в-резервуар для воды, f-рычажные весы для взвешивания чашки с.Удлицение

Фиг. 24.

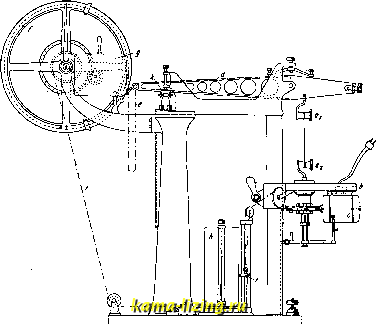

при разрыве, в % к первоначальной длине, определяется одновременно с разрывом; для этого измерения во всех динамометрах имеются специальные приспособления. Упругость волокна при постоянном на него воздействии механич. силы с течением времени ослабевает: появляется усталость волокна. Определение упругости обычно производится измерением длины волокна при последовательных нагрузке и разгрузке. В последнее время применяется с этою целью специальный прибор Лейса (фиг. 26), измеряющий упругость и усталость волокна. Волокно укрепляется в тисках tti и а. Тиски ttg укреплены на каретке 6, которая может перемещаться вверх и вниз электромотором с. Тиски % подвешены на коромысле d. На противоположный конец коромысла производится нагрузка цепочкой е, которая сматывается с колеса f, вращающегося при помощи часового механизма д. Движения каретки Ъ и колеса f регистрируются на цилиндре h при помощи пера г.

Фиг. 25.

обратном движении оно чертит разгрузочную диаграмму. При помощи особого механизма колесу можно давать всегда определенную величину оборота, при чем оно будет сматывать определенное количество цепи, а следовательно, производить определенную и постоянную по величине нагрузку на волокно. При перегрузке коромысло действует на вык.71ючатель к, и мотор останавливается.

Фиг. 27.

Длина на стекле с

волокна обычно определяется нанесенным на нем масштабом. Необходимо, чтобы волокно было в выпрямленном положении, для чего его перед измерением протягивают через каплю масла, помещенную на стекле. Длина элементарных волокон определяется при помощи микроскопа с микрометром. Перед измерением испытуемое волокно промывается бензином и.ци водой. Однородность В. п. по длине имеет большое значение для его обработки. Измерению однородности длины предшествует сортировка волокон по классам длины, отличающимся один от другого на определенную величину. Каждый класс выражается в виде весового процента по отношению ко всему взятому для измерения количеству материала. Сортировка по длине производится при помощи различных приборов, из которых наиболее известны аппарат Иогансена для

Фиг. 26.

Цилиндр Ъ, соединяется с колесом f шнуром, а перо г соединяется шнуром с кареткой 6. После того как волокно зажато в тиски, одновременно приводят в движение каретку 6 и колесо / , при чем перо чертит на вращающемся цилиндре диаграмму; при

рующий волокна гребнями (фиг. 27), и аппарат Болса для хлопка, сортирующий при помощи системы вытяжных валиков (фиг. 28). Рассортированное волокно укладывается в ряд по убывающей длине для образования так наз. живой штапельной диаграммы, которая показывает степень однородности материала по длине (фиг. 2),
