зания воды, такое путевое В. ж.-д. имеет весьма ограниченное распространение и, вероятно, скоро исчезнет.

Большинство отдельных частей В. ж.-д. состоит из тех же элементов, как и городское или заводское водоснабжение.

Лит.: Филиппов И., Ж.-д. водоснабжение, Харьков, 1909; Б о р з о в И., Устройство и улучшение жел.-дор. водоснабжении. Л., 1904; Бенедиктов М. И., Руководство по проектированию и устройству ж.-д. водоснабжения, Москва, 1926; Брилинг С. Р., Курс водоснабжения, М., 1923; Кашкаров IJ. А., Курс водоснабжения, М., 1927; С у р и н А. А., Курс водоснабжения, Л., 1927; Гениев Н.Н., Курс водоснабжения, М., 1923; Гордон И. .П., Вода и ее очистка, М., 1927;Юшкевич С. Ф., Смягчение жестких вод, М., 1925; G- и 1 1 1 е г у С, Das Maschl-nenwesen der Preussisch-Hessischen Bahnen, В., 1914; Landsberg F., DerEisenbahnbau, Betriebseinrich-tungen Insbesondere f. Versorgung d. Lokomotiven mit Wasser u. BrennstoH, Lpz., 1919; Gibson A. H., Hydraulics and its Application, N. Y., 1925; Railway Engineering and Maintenance Cyclopedia, p. 683-768, New York, 1926. П. Красовсиий.

III. B. промышленных предприятий.

Такое В. имеет целью обеспечение промышленных предприятий водою для хозяйст-вешшх нужд, для производства, для питания паровых котлов и для противопожарных мер. К качествам воды для производства (напр. для красильного производства, для бумажного и др.) предъявляются весьма строгие требования, вызывающие такие расходы на очистку и пр., к-рые могрт играть решающую роль при выборе места для постройки нового з-да или ф-ки. Воду для питания паровых котлов приходится часто очищать во избежание образования в котлах накипи (см. Паровые котлы. Накипь). К воде для противопожарных мер особых требований в смысле ее чистоты и химич. состава не предъявляется, за исключением тех случаев, когда в пожарной сети имеются спринклеры, вода для к-рых д. б. чистой и не содержать железистых соединений.

В виду различных требований, предъявляемых к воде, современные заводские водопроводы cocTOHt из трех отдельных сетей:

1) для питьевой воды и хозяйственных нужд,

2) для производства (и котлов) и 3) пожарной. Последняя питается центробежными насосами, приводимыми в действие от электромоторов или от двигателей внутреннего сгорания. Сеть труб обычно устраивают сомкнутой с круговой циркуляцией воды. Трубы прокладывают в земле на глубине 1,5-2 jk. в зависимости от местного климата и с нек-рым уклоном для того, чтобы в случае надобности из них можно было выпускать воду. В случае спринклерного устройства на з-де должны быть два независимых друг от друга источника воды, как, напр., водонапорная башня и трубопровод, подающие воду под напором из водоема или колодца. На небольших заводах обычно устраивают одну общую водопроводную сеть, присоединенную к городскому водопроводу. Если такая общая сеть питается водою, из заводского артезианского колодца, то необходимо ставить водонапорную башню для подачи воды в нерабочее время в жилые дома и в случае пожара.

Лит.: Буфф К. Т., Тех1шческая органйзапия и устройство пром. предприятий, пер. с немецкого, Л., 1924; Н fl .t t е, Справочная книга для инж., изд. И, ч. III, Берлин, 1926. В. Пальм.

ВОДОСПУСК, специальное устройство в гидротехническ. сооружении или отдельное сооружение, служащее: а) для выпуска излишней воды, б) для осушения подпираемого плотиной бьефа, в) для пропусков из водохранилищ воды. В. устраиваются в плотинах, в каналах, естественных реках и представляют обычно отверстие, закрываемое затворами различных типов. Простейший тип В. для выпуска воды из канала или небольшого водохранилища, ограниченного землян, дамбами, изображен на фиг. 1, Он представляет собою деревянную трубу квадратного сечения при длине стороны от 0,2 до 0,5 м, из досок 5-8 см толщины.


Фиг. 1.


Фиг. 2.

скрепленную по длине рамами. Конец, обращенный к водохранилищу, скошен под углом в 45° и закрывается деревянной крышкой на петлях. Подобного же рода В. устраивают из каменных плит, чугунных, бетонных и железобетонных труб (фиг. 2). При


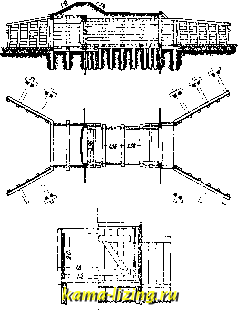

Фиг. 3.

более значительных площадях сечений деревянные В. устраивают из брусьев, иногда с затворами в виде двустворчатых ворот (фиг. 3, размеры в м); и вход и выход из них укрепляют фашинным тюфяком с мостовой по верху. Вход, фахбаумный брус и выход




имеют снизу шщитовые ряды. Более солидные типы таких В. показаны на фиг. 4 (размеры в м). Здесь для подъема и опускания щита применяется лебедка. В. в виде водосливного отверстия, закрываемого деревянными скользящими щитами, пригодны для небольших подпоров, так как поднятие и опускание щитов требует больших усилий. Более сложной конструкцией являются сифонные В. (фиг. 5, размеры в л*). Такие В. устраивают в том случае, если по условиям грунта в земляной плотине или дамбе устройство донного В. может вредно отозваться На устойчивости плотины; иногда глубокое заложение затрудняет ремонт и осмотр донного водоспуска. Для начала действия В. сифон должен быть заполнен водой, для чего служат

.....

Фиг. 4.


Фиг. 5.

ИЛИ небольшой насос или другие приспособления. Вытесняемый при наполнении сифона воздух отводится особыми трубками. Описанные В. обычно применяют в мелиоративных устройствах и судоходных каналах.


Фиг. 6.

в земляных плотинах большой высоты впуск воды в В. устраивается в особой башне (фиг. 6), находящейся в подпертом бьефе водохранилища. Иногда для облегчения маневров затворами В. и для уменьшения скорости воды в трубе В. в башне устраивают затворы на различной высоте; таким образом напор делится на несколько частей,

водохранилище опорожняется отдельными слоями, и при открывании затворов требуется меньшее усилие. В случае, если позволяют местные условия, водоспускную трубу устраивают с входом непосредственно из водохранилища, затвор же приводится в действие из башни в теле плотины; но в этом случае, при значительных напорах, citopocTH в водоспускной трубе настолько велики, что приходится делать внлтреннюю облицовку стальными листами или другим материапом

большой прочности на истирание. Такие же водоспуски устраивают и в водохранилищах с

Олускная шлхта -0 7,5 Стамьнля

перед I 3 3ameops,



Фиг. 7.

каменными плотинами. Если сечение тела плотины имеет достаточную ширину по основанию, то водоспускная труба идет непосредственно из водохранилища (фиг. 7, размеры в ле), но иногда устраивается и башня. Эти башни обязательно устраивают при плотинах Сводчатых, имеющих небольшую ширину основания, во избежание ослабления сечения тела плотины. В. в глухих плотинах на реках устраивают или в виде отверстий в плотине, как это устроено в Ассуанской плотине на р. Ниле, или в виде особых отверстий в плотине по всей ее высоте, закрываемых щитами (Волховская плотина).. Эти отверстия служат для пропуска паводков на реках, если нежелательно увеличивать расход через водосливы.

К В. можно отнести также и устройства для подвода воды к силовым установкам ш-JKe плотин. Подводы эти имеют весьма разнообразное устройство. В плотинах водохранилищ, особенно земляных, они устраиваются так же, как и В., изображенные на фиг. 1-7. В. для выпуска высоких вод устраиваются в плотинах водохранилищ, в виде

отверстий в теле плотины на некоторой высоте (на примере, изображенном на фиг. 8, отверстие находится на /4 высоты, размеры в ж); отверстия эти закрываются затворами.

При небольших напорах для закрытия труб употребляется задвижка, приводимая в действие от винта вручную. При положении задвижки на большом расстоянии от подъемного механизма штангу устраивают вращающейся или скользящей по роли-

ВоЭоепускное отверстое




кам, во избежание заеданий от искривлений (фиг. 9, размеры в мм). Для закрывания отверстий служат скользящие затворы типа, показанного на фиг. 10 (размеры в мм). Эти затворы можно применять лишь при небольших сравнительно напорах (трубы диам. до 800 мм при напоре до 20 м). При этом после открытия задвижки давление на задвижку от действия текущей воды увеличивается по сравнению с начальным. Потребное для открывания скользящего затвора усилие в кг:

где / -коэфф. трения, F- площадь задвижки или щита в м, h-напор в м, G-вес задвижки или щита со штангой в кг. При


-7S0-


ФИГ. 9.

Фиг. 10.

малых напорах принимают /*= 0,1, но с возрастанием нормального к трущимся поверхностям давления этот коэфф. возрастает, и при больших напорах, до 75 м, нужно считать f= 0,31. Для уменьшения усилия на открывание при больших напорах и значительных площадях щитов применяют щиты на роликах (фиг. 11, размеры в jh), при чем вместо трения скольжения здесь имеет место трение катания. Усилие для подъема в кг

Z - 1 000/t

i( + / ir) + Aa,

где G-вес затвора в кг (б. ч. уравновешиваемый противовесом), jF-поверхность щита в ле*, jR-радиус роликов в м, г-радиус цапф в м, (о-площадь кожаного уплотнения, если оно применено, в м, t-плечо трения катания в м (для железа по железу при движении-0,0005 см); fx-коэфф-т трения


Фиг. и.

в цапфах в воде (в среднем 0,2); Д-коэфф. трения при скольжении для кожаного уплотнения (ок. 0,4). Величина / а© по незначительности м. б. опущена, так что при наличии противовеса мы имеем дело лишь с трением катания. Если применены шариковые,

s0,025. Кроме ука- -

занных затворов употребляются еще затворы клинкет-ного типа, сегментные и цилиндрические. Однако следует иметь в виду, что затворы клин-кетного типа, обладая большой проницаемостью, не зарекомендовали себя со стороны исправной службы. Последние два типа

затворов применялись для плотин и В. сравнительно редко. В. для пропуска весенних вод и для спуска излишней воды при летних паводках называется вешняком.

Лит.: Анисимов Н., Плотины, Москва, 1923; Акулов К., Судоходные каналы и их устройство, СПБ, 1912; Подарев В., Гидротехнические сооружения, Москва, 1923-27; Engels П., Hand-buch des Wasserbaues, В. 2, Leipzig, 1923; Handbuch der Ingenieurwlssenscbaften, T, III-Wasserbau, Leipzig, 1912-24. K. Акулов.

ВОДОСТОК, искусственное подземное сооружение для отвода фекальных, хозяйственных, промышленных, атмосферных и грунтовых вод из населенных мест. В. представляют собою систему трубопроводов, по к-рым вода отводится самотеком. У нас в СССР принято классифицировать В. по их назначению след. обр.: а) канализа-ц и я-водосточная сеть для отвода фекальных, хозяйственных и промышленных вод, т. е. таких вод, которые требуют предварительной очистки и обезвреживания до спуска их в естественные водоемы (см. Канализация); б) собственно В.-для отвода атмосферных воД (дождевых и талых), кото-, рые по существу м. б. отведены в естественные водоемы без предварительной очистки; в) дренажи (см.)-для понижения и отвода грунтовых вод с целью осушки местности.

В зависимости от климатич. условий и рельефа местности, системы канализирова-ния населенных мест (системы сетей) могут быть общесплавными и раздельными. В первых все виды городских сточных вод отводятся одной общей системой трубопроводов, во вторых фекальные и хозяйственные воды отводятся одной системой трубопроводов, а атмосферные-другой; в этом случае строятся две независимые сети: канализационная и водосточная (Москва).

Постройка канализации в городах возможна лишь при наличии определенных условий развития города; постройка в о-досточной сети возможна и необходима независимо от развития города и степени его благоустройства, так как эта сеть служит для отвода атмосферных вод, количество которых зависит исключительно
