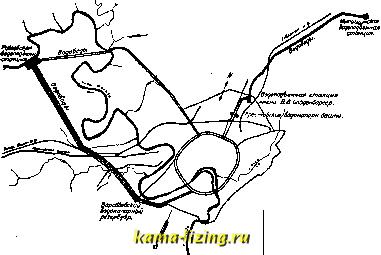

воды в них и расположение их в наиболее возвышенных частях города для обеспечения должным напором разводяпщх труб. Пример расположения магистральных труб по кольцевой системе дает схема расположения магистралей московского водопровода (фиг. 5). Разводящие трубы берут свое начало в разных точках магистрали


Фиг. 5.

и расходятся ветвями с уменьшающимися диаметрами по улицам города. От разводящих труб подводятся к домам домовые ответвления.

Водопроводная сеть состоит чаще всего из чугунных труб. Русскими з-дами чугунные трубы изготовляются по нормальному сортименту, выработанному У Водопроводным съездом (1901 г.). За последнее время выработан нормальный метрический сортимент труб. Наиболее употребительными являются раструбные чугунные трубы. Чугунные трубы отливаются диаметром от 1 200 до 40 мм. Наиболее употребительны трубыдиам. от 900 до 50 мм. Кроме чугунных, употребляют железные трубы большого и малого диам., способные выдерживать высокие внутренние, давления, при чем при больших диам. труб необходимо проверять толпщну их стенок на внешнее давление земли и веса воды в трубах и самой трубы. Железные трубы диам. выше 500 мм делаются клепаными или сварными; соединения железных труб между собою делаются раструбными, фланцевыми с подвиншыми и жесткими фланцами и муфтами с нарезкой. Железные трубы малого диаметра (газовые) употребляются главным образом для внутренней домовой разводки, при чем во избежание ржавления они оцинковываются внутри и снаружи. Соединение газовых труб преимущественно муфтовое на резьбе. Для укладки в земле газовые трубы мало пригодны, так как они быстро ржавеют и дают течь. Для магистралей и разводящих труб употребляют иногда деревянные трубы (см.) разных диаметров. Трубы большого диаметра (до 1,5 ж и выше) собирают на месте, сплошной непрерывной трубой, из изготовленных на з-де

брусков, стягиваемых хомутами из круглого железа. Деревянные трубы укладывают в земле или на поверхности ее. Стоимость их на 30-40% дешевле железных и чугунных. В последнее время для водоснабжения получили применение асбесто-цементные (этернитовые) трубы, изготовляемые из смеси асбеста (Ve ч.) и цемента (Ve ч.). Асбесто-цементные трубы изготовляются на давление от 2,5 до 20 atm и отличаются долговечностью, не подвергаются действию электролиза, кислотоупорны, непроницаемы, мало теплопроводны, огнестойки и значительно легче металлич. Слабьш местом их является ненадежность соединений, т. к. трубы изготовляются совершенно гладкие, без буртов и раструбов. Для выделения отдельн. участков сети при повреждении или ремонте и для переключений с одной трубы на др. употребляют задвижки,помещ. в колодцах. Для разбора воды непосредственно из уличной сети труб служат водоразборы. Для тушения пожаров употребляют специальный пожарный гидрант, устанавливаемый непосредственно на уличной трубе. Домовые водопроводные ответвления присоединяются к уличной сети труб или помощью вставленного в сеть тройника или посредством особой седелки. Седелка состоит из чугунного сегмента, притягиваемого к трубе хомутами. При употреблении седелки присоединение домовой трубы к трубе сети делается без опорожнения трубы, просверливанием ее под напором через привернутый к седелке кран. Присоединение домовой линии производится обычно в колодце. Каждое домовое ответвление имеет запорный кран, отделяющий его от городской сети. Домовая водопроводная ветка вводится в дом и оканчивается водомером, за к-рым начинается уже внутренняя домовая разводка; она должна быть отделена от водомера вентилем. Для домовых веток употребляют чугунные ЪО-мм и 40-мм трубы, реже-железные оцинкованные. Для обычных домовых водопроводов диаметры труб определяются на основании опьггных данных по числу расходных кранов:

Число Диам. Число Диам.

кранов трубы кранов трубы

1- 3 ... . 13 мм 20-40..... 30 мм

3-10 .... 20 40-60..... 40

10-20 .... 25 60-80..... 50

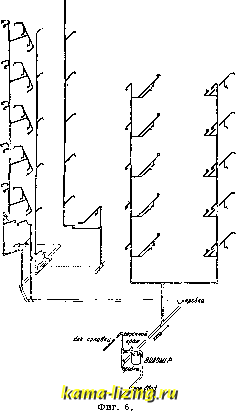

Сеть домово10 водопровода, схема которой показана на фиг. 6, устраивается таким образом, что главная труба идет подвалом или нижним этаж;ем и к ней присоединяются вертикальные стояки, идупще через все. этажи; от стояков же идут только короткие ответвления к кранам. Каждый стояк снабжается запорным вентилем; ответвления от стояка в каждую квартиру также желательно снабжать вентилем,-это дает возможность производить ремонт отдельных частей водопровода, не останавливая водоснабжения всего дома. При недостатке напора



в городской сети при высоких зданиях, для обеспечения их водой в продолжение всех суток, ставят на чердаке дома бак, который заполняется водой из городской сети в часы наименьшего расхода воды и наибольшего напора в сети, или же вода накачивается в бак насосом.


В больших обшественных учреждениях, на ф-ках и т. п., устраивают домовое противопожарное В. с противопожарными кранами диаметром > 40 мм. Водопроводным съездом выработаны технические условия и правила для сооружения и пользования домовыми водопроводами.

Для определения диаметра магистралей и разводящих труб, необходимого для пропуска заданного количества воды с потребным напором, пользуются формулами, даю-пщми потери напора в трубах на единицу длины их в зависимости от диаметра трубы и расхода воды или скорости течения ее. Наиболее употребительные формулы для расчета чугувных и железных труб:

1) Дарси (с опытным коэфф. т=1,5 для диаметра труб от 100 до 500 мм):

л fn r\r\iaAf: < 0,00004206\ ? .

г = у = (0,001645 +--j X 1,5 j;

2) Куттера (с коэфф. т = 0,25):

5) Базена:

0,5+l/d

X 6,485-,

3) Маннига (с коэфф. т=0,012):

0,0014825

4) Фламана:

0,001232 +

0,00034497

г = 0,00092 X

И другие. В этих ф-лах: i-потеря напора в м водяного столба на 1 п.м; а-диаметр трубы в Jit; q-расход воды в м/ск; v-скорость течения воды в м/ск. Для расчета деревянных труб применяется ф-ла Скобея:

г =0,000875гг х

Для расчета водопроводной сети необходимо определить расход воды в трубах, начиная с наиболее удаленных. Расход этот определяется или по площади питания или пропорционально длине трубы по указанным выше нормам потребления. Расчетный расход для трубы составляется из транзитного расхода по ней плюс 0,55 потребления на протяжении самой трубы. Наименьший диаметр трубы определяется при условии, чтобы скорость в ней не превышала 1 м/ск; наивыгоднейцшй же диаметр выбирается в зависимости от стоимости труб, водоподъемных станций и других водопроводных сооружений. Нормально диаметр этот получается при скорости движения воды от 0,7 до 0,8 м/ск. Определенный по хозяйственному расходу диаметр труб сети проверяется на пожарный расход при двух пожарах в разных частях города одновременно. Скорость движения воды при пожаре допускается повышенная-до 1,5- 1,75 м/ск. После расчета сети следует проверить пьезометрические уровни воды в трубах с тем расчетом, чтобы ни в одном районе свободный напор в сети не был менее установленного.

Уличные трубы укладывают по середине улицы или по ее краям у тротуаров. Траса водопроводной линии д. б. согласована со всеми другими подземными сооружениями: канализацией, водостоками, кабелями освещения и телефона, газовой сетью и пр. Изменения направления линии делают применительно к существующим фасонным частям; отклонение на малые углы м. б. произведено поворотом самой трубы в раструбах. Глубина заложения труб определяется глубиной промерзания грунта-от 2,2 до 2,7 л* для средней полосы СССР до 3,0 л* в Сибири и до 1,3 ль на юге. Водопроводные трубы укладывают параллельно продольному профилю местности, но без резких переломов. Для укладки разводящих труб роют канаву шириною от 0,85 до 1,3 м; стенки ее укрепляют досками с распорами. При прокладке труб малых диаметров канаву делают не сплошной, а с перемычками, что удешевляет стоимость работ. При укладке бурт трубы обматывают про-смоленньв! пеньковым канатом и вводят в раструб соседней трубы; по выправке уложенных труб раструбы заливают свинцом и зачеканивают. По укладке линии труб и заделке раструбов трубы подвергают гидравлическому испытанию на 5 atm выше рабочего давления, но не ниже 10 atm, при чем в течение 3 минут гидравлическое давление должно упасть не более, чем на 1 atm. Плотность соединений определяют также наблюдением утечки в трубах при постоянном рабочем давлении; эта утечка считается



допустимой при величине ее на протяжении всего участка не более 10 000й(5л в сутки, где d-диаметр трубы в jw, а I - длина участка в км. После укладки труб канавы засыпают землей с утрамбовкой несколько выше поверхности почвы на случай осадки. Одновременно с укладкой труб выкладывают колодцы, в которых устанавливают задвижки, фасонные части, пожарные гидранты. Эксплоатация сети водопроводных труб требует постоянного надзора за состоянием их и связанных с ними водопроводных сооружений. Сеть труб от времени до времени необходимо проверять на утечку.

Лит.: Л ю г е р О., Водоснабжение городов, СПБ, 1898-1904; Кашкаров Н. А., Курс водоснабжения, М., 1926; Будников А.. Водоснабжение городов и селений. Л., 1926; Сур ин А., Курс водоснабжения, Л., 1926; Основные положения для составления проектов водоснабжения и канализации, М., 1927; Стандартные методы исследов. питьевых и сточных вод, М., 1 927; К о р о в а й С. Л., Домовые водопроводы, устройство и уход за ними, М., 1926; Руководство по надзору и уходу за фильтровальным!! f станциями, Москва, 1927; Труды русских водопроводных и санитарно-технических съездов, I-XII, М., 1893-1922; Труды всесоюзных водопроводн. и сани-тарно-технич. съездов I (XIII) и II (XIV), М., 1926- 1927; Известия Постоян. бюро всерос. водопроводн. съездов, М., 1914--16; Санитарная техника , Москва, 1926-27; Lueger О., Wasserversorgung d. Stadte, Lpz., 1914-16; F 1 i n n A., W e s t о n R. a. В o-gert C, Waterworks - Handbook, New York, 1927; F 0 1 w e 1 1 A. P., Water Supply Engineering, N. Y., 1924; Thompson B. A., Emergency Water Supplies, London, 1924; Journal of the American Water Works Association*. N. Y.; Journ. of the New England Water Works Association*, New London, Conn.; Water Engineering.), L.; <EngiDeering New-Record , New York; Water and Water Engineering*, L.; Water Works* (Supplement of the Engineering and Contracting*), Chicago; Das Gas- und Wasserfach*, Mch.; Was-ser u. Gas , В.; Wasser und Ahwasser*, B. H. Гущин.

II. В. железнодорожное.

Такое В., в отличие от городского, снабжает водой, пригодной главн. обр. для питания паровозных котлов и поэтому в большинстве случаев подвергающейся не биологической очистке, а лишь смягчению. Снабжение питьевой водой населения станции выгоднее производить при помощи колодцев отдельно от водоснабжения паровозов или, при большом количестве населения, путем установки особых водопроводов.

Источниками В. ж.-д.служаг: 1) живые источники - ручьи, реки и озера; 2) искусственные водоемы в виде прудов, собирающих с ограниченного бассейна атмосферную воду, и колодцев, собирающих грунтовую воду, и 3) артезианские скважины. На сети СССР 49% В. жел.-дор. производится из рек, 7% - из озер, 12% - из прудов, 13% - из колодцев, 8% - из буровых скважин и 11%-из прочих разных источников. Выбор того или другого источника водоснабжения зависит гл. обр. от качества и количества воды источника. Вода для паровых котлов должна быть механически чиста и свободна от газов и минеральных примесей. При нагревании и испарении воды, содержащей газы и минеральные примеси, сначала выделяются растворенные в воде газы - кислород, углекислота и сероводород, если он содержится в воде, а затем (частично и одновременно) осаждаются соли и основания. Газы, в особенности сероводород, разъедают стенки парового котла; осадки твердых веществ, называемые ко-

тельным камнем или накипью, отлагаются на стенках котла сначала в виде рыхлой массы, а затем по большей части затвердевают в плотную твердую камнеобразную корку. Корка состоит из углекислых и сернокислых солей кальция и магния. Наиболее твердые накипи получаются из сернокислых соединений. Присутствие поваренной соли в растворе также чрезвычайно вредно. Чем больше этих солей в воде, тем скорее они отлагаются на стенках, тем быстрее проявляется их вредное влияние на паровой котел и тем выше расходы по уходу за котлом и ремонту его.

Качество воды обыкновенно определяется степенью ее жесткости, измеряемой градусами. Существуют две системы градусов жесткости: по французской системе 1° жесткости соответствует содержанию в 100 ООО весовых частях воды одной весовой части CaCOg, по немецкой-одной вебовой части СаО. Франц. градус равен 0,56 немецкого. У нас предпочитают немецк. систему жесткости. Воды до 10-16° (немецких) считаются хорошими для питания котла, от 16 до 25° - средними, свыше 25°-жесткими, наконец, воды свыше 35-40° являются негодными для питания паровых котлов. Воды северной части территории СССР - преимущественно мягкие воды, южной части, с низким уровнем грунтовой воды,-более жесткие. Воды прудов, болот, озер, рек - по большей части мягкие или средние, воды артезианских скважин и рек, прорезающих известняки, - средние или жесткие. Из используемых источников для железнодорожного водоснабжения 70% вод можно отнести к мягким, 20%- к средним и 10%-к жестким водам.

При проектировании В. ж.-д. для данной линии прежде всего определяют расстояние между пунктами В. ж.-д. из такого расчета, чтобы на этом расстоянии товарный паровоз типа 0-5-0 серии Э, следуя с поездом предельного веса, израсходовал воды не более 80% емкости своего тендера. Это условие обычно соответствует расстоянию в 40-60 км. При всех условиях В. ж.-д. должно гарантировать непрерывность подачи воды и на случай порчи должно иметь по два всасывающих и напорных водопровода и двойной комплект водоподъемных машин. В прежнее время пункты В. жел.-дор. располагались примерно в два раза чаще, но с одиночным оборудованием.

Затем определяют количество вод ы, которое должен давать проектируемый пункт. Для станций с паровозными депо и другими крупными хозяйственными устройствами В. ж.-д. должно обеспечить необходимое в сутки количество воды: 1) для наполнения тендеров всех поездных паровозов, которые рассчитывают отправлять в течение суток с данной станции через 10 лет после открытия линии; 2) для маневровых паровозов, промывки паровозов, для мастерских, для разных расходующих воду установок (силовые станции, элеваторы, бани и т. п.) и для хозяйственных надобностей населения станции; во всяком случае общий суточный расход для надобностей по этому пункту должен быть не меньше 200 м для станций с коренным депо, 80 л* для станций
