искрить. Для избежания чрезмерной и, кроме того, неравномерной нагрузки щеток устраивают так назьшаемые эквипотенциальные соединения в обмотке якоря (см. 1,инамомашина постоянного тока) малого


Фиг. 1.

сопротивления, так что В. т. получают возможность, минуя щетки, замкнуться в большей своей части через эти эквипотенциальные соединения. Естественно, что все описанное в отношении В. т. внутри генераторов справедливо и для электрич. двигателей.

Внутренние В. т. могут возникнуть также и в машинах переменного тока и в трансформаторах при соединении их обмоток треугольником (фиг. 1). Это бывает тогда, когда кривые фазовых эдс несинусоидальны, т. е.

/-Г фаза

Ч i /


2-я фаза

2-я фаза

Фиг. 2.

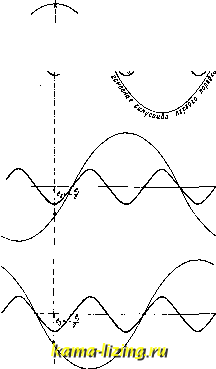

когда они имеют высшие гармонические составляющие. На фиг. 2 представлены кривые фазовых эдс трехфазной системы в

т. э. т. IV.

зависимости от.времени, в предположении, что в них имеется 3-я гармонич. составляющая. Из диаграммы видно, что, в то время как сумма ординат основных синусоид первого порядка 4-634-63 = О, сумма ординат 3-й гармоники равна тройному значению одной ординаты. Последнее соотношение относится ко всем гармоническ. составляющим порядка, кратного трех. Как было указано, большие внешние В. т. могут получиться между генераторами при одинаковом эффективном значении их эдс, если последние имеют высшие гармонические составляющие.

Лит.: Круг К. А., Основы электротехники, М., 1926; Шенфер К. И., Динамомашины постоянного тока, ч. I, М.-Л., 1927; Arnold-La с о ur, Gleichstrommaschine. В. 1. Berlin, 1923, В. 2, Berlin, 1927; Arnold Е., Wechselstromtechnik, В. 1, 4, Berlin, 1923. Е. Нитусов.

ВЫРОСТНЫЕ ПРУДЫ, особая категория прудов в прудовом рыбоводном хозяйстве, распадающаяся, в свою очередь, на р. п. I и II порядка. Первые служат для выращивания однолетней рыбы (сеголетков), вторые- двухлетней рыбы (двухлетков). При устройстве карповых В. п. необходимо, чтобы верхний, растительный слой почвы не удалялся, так как последний в значительной степени обусловливает продуктивность В. п. Форелевые В. н. могут быть и копаные. Глубина В. п. I порядка равна в среднем 50-70 см, глубина В. п. II порядка 1-1,25 м. Устройство вьфостных прудов I и II порядка в общем одинаковое и сводится к следующему. Земляные плотины В. п. имеют высоту на 0,4-0,5 м выше уровня воды; ширина гребня плотин равна высоте или 7з высоты их; смоченные откосы делают двойными, наружные-полуторными; те и другие обшивают дерном. В наиболее глубоком месте пруда устанавливают водоспуск ( монах ), состоящий из двух труб (обыкновенно деревянных): лежака-горизонтальной трубы, проходящей под основанием плотины, и стояка - вертикальной трубы, прикрепленной под прямым углом к концу лежака со стороны пруда. Передняя, обращенная к пруду стенка стояка заменена рядом щитков, вынимая к-рые можно, по желанию, регулировать уровень пруда или совсем спускать егц. Перед монахом устраивают т. н. рыбную яму, или лежбище, куда при спуске пруда собирается рыба. Размеры лежбища зависят от величины пруда, а следовательно, от количества выращиваемой в нем рыбы. В небольших В. п. лежбище имеет глубину в 0,7-1,0 м, при площади в 4-10 м; в него впадают сборные канавы, пересекающие в различных направлениях ложе В. п. и служащие для наиболее совершенного его осушения; эти канавы также способствуют рыбе собираться в лежбище при спуске пруда. Общая площадь В. п. I порядка составляет обычно око.то 13% всей площади прудового хозяйства (см.), общая площадь В. п. II порядка-от 23 до 25% ее, отдельные же В. п. имеют самые разнообразные размеры в зависимости от рельефа местности и хозяйственных расчетов. Во всяком случае предпочтительнее иметь в прудовом хозяйстве несколько небольших В. п. обоих порядков, чем один большой.

Лит.: см. Прудовое хозяйство. А. Епеонсиий.



ВЫСАДОЧНЫЕ РАБОТЫ, см. Ковально-осадочные работы.

ВЫСАЛИВАНИЕ, операция, часто применяемая в лабораторной практике и заключающаяся в том, что к неэлектролиту, отчасти или даж;е хорошо растворимому в воде, прибавляют какую-либо соль, вследствие чего растворимость неэлектролита в воде сильно понижается и последний выделяется из раствора. Понижение растворимости в большинстве случаев пропорционально концентрации прибавленной соли. В нек-рых случаях было показано, что разбавленные растворы, взятью в эквивалентных количествах, понижают растворимость больше, чем концентрированные, так как при разбавлении соли увеличивается степень диссоциации этой соли, а это ведет к увеличению концентрации ионов раствора. Большое значение для В. имеет состав взятого электролита; так, например, сульфаты обладают лучшим высаливающим действием, чем нитраты. Способность разных солей высаливать неэлектролиты совершенно не зависит от состава последнего, но зависит от обоих ионов, образующих данную соль. На основагши этого все анионы и катионы можно расположить в ряд по их высаливающим действиям:

Для анионов........S0i>C03>Cl>Br>J,

катионов.......Na>K>Li>Cs>NH4.

Что касается теории этого явления, то, как показали исследования в этой области, уменьшение растворимости неэлектролитов при прибавлении солей происходит вследствие изменения диэлектрической постоянной среды, в которой находятся неэлектролиты. Другая, более старая теория основывается на том, что уменьшение растворимости неэлектролитов в воде происходит благодаря тому, что соли обладают способностью образовывать кристаллогидраты. В качестве примеров В. можно указать на выделение спирта из его водного раствора при прибавлении карбоната калия; также, если имеется вещество, отчасти растворимое в воде, к-рое надо экстрагировать эфиром, то для облегчения процесса понижают растворимость данного вещества в воде путем прибавления солей.

Рассматриваемое здесь явление В. не имеет ничего общего с часто применяемым термином В. коллоидов. В. неэлектролитов отличается от высаливания коллоидов тем, что этот процесс для неэлектролитов-обратимый. Ряд катионов и анионов при выделении коллоидов из раствора тоже совершенно иной; высаливание коллоидов- не что иное, как коагуляция (см.).

Лит:: N е гп s t W., Theoretische Chemie vom Standpunkte d. Avogadroschen Kegel und d. Thermodynamik, Stuttgart, 1 926; Rothmund V., L6slichkeit und LOslichkeitbeeinflussung. Handbuch d. angewand-ten physikal. Chemie in Einzeidarstellungen, hrsg. v. G. Bredig, B. 7, Lpz., 1907. P. Бурштейи.

ВЫСОКОЕ НАПРЯЖЕНИЕ, электрическое напряжение, превышающее 250 V между полюсами или между одним из полюсов и землей. Это подразделение произвольно и заставляет думать, что низкое напряжение, менее 250 V, неопасно для человека. Это заблуждение ежегодно стоит жизни нескольким сотням людей, так как даже на-

пряжение прямого (постоянного) тока в 110V м. б. смертельным для человека, если обстоятельства благоприятствуют прохождению тока достаточной силы (>0,1 А) через тело человека. Следует избегать касаться двумя руками одновременно точек, находящихся под напряжением друг относительно друга. При наличии заземления опасным м. б. и однополюсное прикосновение. Однако технич. и экономич. преимущества В. н. столь велики, что в настоящее время, несмотря на опасность, пользуются чрезвычайно В. н. При этом существует ряд особых правил безопасности, к-рые следует соблюдать при устройстве и эксплоатации установок В. н. Так как электрич. мощность равна произведению из электрич. напряжения на силу тока, то увеличение напряжения электропередачи дает возможность при данной мощности уменьшать силу тока, проходящего по проводам. Это обстоятельство сделало возможной передачу громадных мощностей порядка 100 ООО kW.na расстояние в 200 км и больше. При низком напряжении такие электропередачи были бы невыполнимы, т. к. ббльшая часть передаваемой мощности тратилась бы на нагревание проводов.

В настоящее время работают электропередачи с напряж;ением в 220 kV (в СССР до 115 kV), и серьезно обсуждаются проекты передачи с вдвое ббльшим напряжением. В. н. применяется также для того, чтобы сообщить свободным ионам или электронам достаточный разбег, например, в рентгеновских установках, где применяют прямой ток (постоянный или выпрямленный) с напряжением в 100 kV и больше. Для очистки газов электрическим путем тоже применяют В. п., в настоящее время порядка 50 kV. Это напряжение устанавливается между электродами на сравнительно близком расстоянии. Возникает сильное электрическое поле, улавливающее твердые частицы из проходящих газов. Развитие применения В. н. привело к созданию особой отрасли электротехники-техники В. н. Для экспериментального изучения явлений, связанных с применением высокого напряжения, пришлось создавать на заводах и в исследовательских институтах лаборатории, пользующиеся напряжением до 1x10 V.

Лит.: с м у р о в А. А., Электротехника высокого напряжения и передача электрической энергии, М.-Л., 1925; Petersen W., Hoctispannungstech-nik, Stuttgart, 1911; Roth A., Ilochspannungs-technik. В., 1927. Я. Шпильрейн.

ВЫСОКОЙ ЧАСТОТЫ МАШИНА, генератор, в к-ром непосредственно получается переменный ток высокой частоты, при чем эдс индуктируется вследствие изменения магнитного потока в обмотке; это изменение вызывается вращением одной из частей машины (ротора), имеющей форму барабана или диска. В некоторых типах эдс получается изменением самоиндукции обмотки или 5ке изменением емкости, включенной в контур. В. ч. м. применяется для питания антенн радиостанций большой мощности,а в последнее время также и для индуктивных печей высокой частоты, без яселеза.

Исторический очерк развития В. ч. м. Первым нашел практическое применение В. ч. м. Тесла, построив в 1889 г.



машину с частотой в 5 000 пер/ск., с 1600 оо/м., мошностью около 1 kW. Тип машины был с неременными полюсами и с ротором, имеюшим обмотку якоря, сердечник V которого состоял из железных проволок. Следующие машины Тесла были с дисковым якорем, без лелеза и давали 2 500 об/м. при 15 ООО пер/ск. В 1892 году Парсонс построил машину, дававшую 12 000 об/м. при 14 ООО пер/ск. и 500 VA. В этой машине впервые было применено железо толпщной 0,254 мм. С 1893 по 1900 г. Тюри построил ряд машин с одноименными полюсами, при 10 000 пер/ск., мошностью около 3-4 kW. В 1907 г., когда выяснились преимущества незатухающих колебаний для радиопередачи, пробудился особый интерес к В. ч. м. как к единственному тогда способу получения таких колебаний. В 1907 году предложение Р. Гольдшмита заменить каскадное включение нескольких машин, данное Лату-ром, использованием одной и той же машины для последовательного увеличения частоты до нужных пределов позволило применить В. ч. м. для радиопередачи. В 1908 году Александерсон в Америке, на основании многолетних опытов проф. Фессендена, построил В. ч. м. на 100 ООО пер/ск., пригодную по частоте для практич. применения. Позже тем же автором была построена машина на 200 ООО пер/ск., к-рая, при удвоении частоты ртутным выпрямителем, могла давать частоту в 400 ООО пер/ск. Эта машина дала возможность радиопередачи незатухающими колебаниями на расстоянии 340 %м. В 1912 году Гольдшмит построил машину в 100 kW при 50 ООО пер/ск. и 4 ООО об/м. Этого типа машины были поставлены для трансатлантич. связи в Гермаьши-на станции Эйльвезе, близ Ганновера, и в Америке-на станции Теккертон. В 1912 г. герм, об-вом Телефункен была разработана система В. ч. м., отличающихся тем, что самая машина имела сравнительно небольшую частоту, ок. 8 ООО пер/ск., и увеличение частоты происходило в трансформаторе частоты системы Эпштейна-Жоли, В России в это время В. П. Вологдиным была построена для морского ведомства машина мощностью в 2 kW, при 60 ООО пер/ск. С этого времени как Александерсоном, так и об-вом Телефункен строится ряд машин уже для эксплоатации : Александерсоном - мощностью ок. 200 kWn об-вом Телефункен-150 kW и 400 kW. В 1915 году оканчивается разработкой серия В. ч. м. Бетено-Латура, изготовляемых на з-де Альзасьен в Бельфоре, мощностью в 25, 150, 250 и 500 kW. В Германии фирма Лоренц строит несколько машин системы Шмита мощностью в 50 kW. В России в это время Вологдиным строятся опытные машины: в 1914 году-в 6 kW, с 20 ООО пер/ск., затем-в 3kW, с 20 ООО пер/ск и, наконец, в 1915 г. начинается и в 1920 г. заканчивается постройка машины в 50 kW, с 20 ООО пер/ск., дающей после умножения 40 ООО пер/ск., и установленной в Москве на Октябрьской радиостанции. В 1923 году заканчивается сооружение установленной там же В. ч. м. в 150 kW, с 15 ООО пер/ск., дающей после умножения 30 ООО и 45 ООО пер/ск. В 1927 году в Гер-


мании начата постройка машины обществом Телефункен в 800 kVA, к-рая будет установлена в Японии. Это будет самая мощная в мире машина.

Классификация В. ч. м. Эти машины могут быть разбиты на следующие группы: 1) обычн. типа с переменными полюсами, но с увеличенной скоростью; 2) коллекторные; 3) с переменным магнитным сопротивлением; 4) с переменной емкостью; 5) работающие выделенной гармоникой; 6) каскадные: а) каскад из нескольких машин, б) каскад осуществлен в одной и той же машине; 7) индукторные машины с полюсами одного наименования: а) дающие непосредственно нужную частоту, б) дающие более низкую частоту, увеличиваемую статическ. умножителями вне машины. По конструкции ротора Б.ч. м. могут быть разделены на дисковые и на барабанные.

Практическое значение имеют в настоящее время лишь индукторные машины, а из других машин продолжают сейчас работать машины каскадного типа системы Р. Гольдшмита,

Из основных соотношений для индукторных машин можно видеть те затруднения, которые представляются при конструкции В, ч. м. Если р-число одноименных полюсов, то /= и и т = , где п-число об/м.,

/-частота, г-полюсный шаг и и-окружная скорость. Отсюда, при и = 150 jw/ck и f = 30 ООО, получаем для шага т = 2,5 мм. При таком шаге изоляция на достаточные напрянедния представляет большое затруднение, из которого, при большой частоте, можно выйти лишь пропуском части стержней, за счет чего можно увеличить изоляцию (Александерсон, Бетено, Вологдин). Другим выходом является умножение частоты вне машины и постройка самой маши--ны на более низкую частоту (Телефункен,

Шмит, Вологдин). Отношение где &-величина междужелезного пространства, дает также неблагоприятные соотношения; например, при д = 0,5 мм и г = 2,5 мм, -=у (для нормальной машины-ок. ), Эти соотношения особенно неблагоприятны в связи с видом характеристики холостого хода машины с одноименными полюсами, к-рая представлена на фиг, 1, при чем характеристика тем скорее загибается, чем больше

соотношение -

Потери в железе В. ч. м. также создают значительные затруднения, т. к. они увеличиваются приблизительно с квадратом частоты; при индукции В, равной 1 500, и частоте в 30 ООО иер/ск., железо толщиной в 0,07 мм дает на 1 кг 160 W. Общая отдача
