Спальные колшаты расположены с одной стороны. Общая жилая комната со спальной кабиной сообщается через окно-передачу с кухней. Наиболее благоприятная ширина корпуса для общей планировки квартиры-9,0 м в чистоте. При 10,0 м в чистоте, при равноценной жилой площади, увеличиваются без использования (при каркасной системе)вспо-могательные площади, и, помимо худшей

Фиг. 12.

Фиг. 13.

планировки, получаются и худшие измерители. Так, сравнивая три размера ширх-гны корпуса: 9,0, 9,5, 10,0 ж, при равноценной жилой площади, мы получаем отношение жилой площади к полезной соответственно 0,79; 0,78; 0,77. Отношение кубатуры (считая высоту помещения с перекрытием в 3,35 м) соответственно 5,70; 5,62; 5,65. Экономические измерители.

При от- При кудельной кухне

Шилая площадь...... 54.19

Полезная площадь..... 69,50

Кубатура.......... 307,25

жил. площ.

хонном элементе 60,94 69,50 307,26

Отнош.

Отнош. -- -

полезн. площ. кубатура

5,67

0,88 5,05

1±

ишл. площ.

Следовательно, переход к общественному питанию, т. е. к жилью с коммунальным центром, радикально меняет рентабельность жилища, одновременно приближая его к типу, отвечающему запросам нового быта.

Следующий вариант того же типа-ячейка в 2 комнаты на 4 че.т. из расчета 9 на 1 чел. (фиг. 13, являющаяся одновременно и графиком движения этой ячейки). Все жилые помещения ориентируются на одну сторону. Кухня непосредственно связана со столовой, что дает возможность уничтожения отдельной кухни при переходе к общественному питанию а также превращения ее в кухню-нишу, благодаря чему увеличивается площадь жилой комнаты.

Экономические и з м е р и т е л л.

Фиг. 14.

Отнош.

шил. площ.

полезн. площ. кубатура

Отнош.

жил. площ. Стены условно приняты в 2,j кирпича.

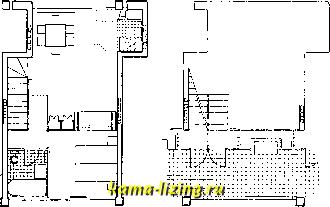

Схема В. Характерная черта этого типа-максимальное сокращение высоты вспомогательных помещений (передней, ванной, уборной, кухни), а равно уменьшение общей высоты здания. Высота вспомогательных помещений здесь принята в 2,20 ж (практически возможно даже 2,10) в чистоте, или 2,50 м с перекрытием. Уменьшение общей высоты достигается зеркальным расположением вспомогательных помещений в двух смежных этажах, т. е. над жилыми помещениями каждого нижнего этажа находятся вспомогательные помещения верхнего, и наоборот. Но т. к. вспомогательные помещения должны занимать менее половины общей площади, то на пониженную половину ячейки приходится и нек-рая часть жилой площади; в представленном варианте (фиг. 14 и 15) эта часть жилой площади используется как столовая-ниша, а если отдельная кухня отсутствует и заменяется кухонным элементом, то эта часть служит кухней-столовой. Т. о., для возможности сравнения и для сохранения нормальной кубатуры жилых комнат, высоту ненониженной половины ячейки

Фиг. 15.

нужно брать несколько больше нормальной, примерно так, чтобы средняя высота всей жилой площади была равна 2,80 м в чистоте. В данном варианте эта высота примерно равняется 2,95 м.

Из схемы разреза видно, что в 50% квартир отдельные половины ячейки расположены на разных уровнях и сообщаются лестницами. Площадь этих лестниц при подсчете принималась как нелшлая, хотя фактически их площадь соответствует проходным частям обычных комнат типа А. Главным затруднением при проектировании типа В является расположение уборной и ванной над жилыми комнатами. В данном варианте предполагаются 4 канализационных стояка на секцию. Но вполне возмолша и такая схема, где количество стояков сокращается до 1 на ячейку, для чего необходимо по возможности приблизить уборную к центру ячейки и расположить ее у стены, разделяющей две смежные ячейки.

Экономические измерители.

При от- При

дельной кухпе-

кухне пише

Жилая площадь....... 36,18 39,12

Полезная ....... 55,81 55,81

Кубатура.......... 212,24 212,24

Нлилая площ. ,

Отнош.------ . . . 0,63 0,70

поле-зн. площ.

отнош. Убатур

ншлая площ.

Схема С. Эта схема представляет собою обычный гостиничный тип с односторонним коридором.

Схема D. В этой схеме один коридор обслулшвает два этажа, так что необходимо устройство внутренних лестниц.

Схема Е. В этой схеме один коридор обслуживает три этажа. Следовательно, общая потеря полезной площади под лестницы, имея в виду, что используется площади в первом этаже и /3 площади во втором этаже, составляет /д общей площади. Здание составляется из трехэтажных блоков, т. е. может быть 3-, 6- и 9-этажным. На фиг. 16-18 изображен 6-этажный вариант этого типа, представляющий собою коммунальн. Ж. 3. типа общежития на 360 чел. с комнатами для 1человека.Вкал{дой части распр е де л ение л<и -вущих по комнатам происходит по среднему этажу, в к-ром расположен магистральный коридор, обслуживающий три этажа. Из этого коридора можно подняться или же опуститься по небольшой открытой лестнице на площадку смежного эталса. Каждая та-1сая лестница обслулшвает с площадки четыре комнаты. В совокупности эти лестницы образуют систему, освещенную с крыши; благодаря этому самое глубокое и обыкновенно самое темное место будет всегда освещаться небом и даже прямыми солнечными лучами, если корпус стоит по меридиональной линии. Через эти же лестницы получает дополнительный свет и общий распределительный коридор, к-рый, кроме того, имеет по всей своей длине и боковое освещение.

Фиг. 16.

13,,6 тажи

2и5 тажи

Фиг. 17.

Фиг. 18.

Этот коридор настолько широк (4,45 м), что ближайшая к окнам часть может трактоваться как коммунальное помещение.

Площадь коммунальных помещений делится занавесками, передвижными перегородками или мебелью на произвольные части. Благодаря этому неиспользованная в данное время площадь столовой может выполнять какие-либо другие функции. Столовая разбита на две части, помещенные по вертикали одна над другой во 2-м и 5-м этажах. Кухня находится во 2-м этаже. С улицей эти этажи сообщаются двумя основными лестницами, около к-рых сосредоточены уборные и умывальные. Коридор 5-го этажа обслуживается лифтом у каждой основной лестницы; т. о., исключается необходимость подниматься по лестнице в верхнюю поло-

вину дома, а лифт м. б. автоматическим, т.к. имеет только один пробег до 5-го этажа.

Кубатурный коэффициент этого типа меньше, чем у обычных форм Ж. з., чем опровергается общепринятый взгляд, будто жилые ячейки с малой жилой площадью экономически невыгодны. В самом деле, если принять высоту комнат в 2,80 м, а толщину стен-в 0,64 м, то получаем:

Высота дома..... 19,30 .н

Кубатура....... 19,30x11,38x87,4=19 280 jw

Шилая площадь . . . 9,6x360= 3 456 ль

( 5,58 (без комнат отдыха Отнош. кубатура J и столовой)

гкилая площ. ] 4.9S (включая комнаты

I. отдыха и столовую) При средней площади комнат 9,60 м* коммунальных помещений приходится 1,23 м* на человека.

Схема F. Основная черта этой схемы заключается в том, что вспомогательные помещения, коридор и спальные ниши устраиваются минимальной высоты (2,20-f 0,30 = =2,50 м) и располагаются друг над другом таким образом, что на три высоты вспомогательных помещений приходится две высоты жилых комнат. Следовательно, общая высота двухэтажного комплекса составляет 7,50 м. В этой схеме п внутренние лестницы, -ведущие из коридора ф,

в ячейки, можно делать открытыми в общий объем ячейки, что позволяет считать их полезною площадью, как и внутренние коридоры, передние и т. п. Разрез этого типа, изобралеенный на фиг. 19, уясняет расположение: с одной стороны- высокая жилая часть комнаты, с другой- понижен потолок спальной ниши; в верхнем этаже несколько повышен (на 6 ступеней) пол спальной ниши, и в разнице этих высот между двумя спальными нишами получается светлый коридор, идущий вдоль всего дома. Из коридора, спускаясь или поднимаясь, лшльцы попадают в свои квартиры. На фиг. 20, 20а и 206 представлены соответственно планы первого, коридорного и второго эталсей.

Отношение кубатуры к жилой площади в этом типе равняется примерно 5,70 и, следовательно, уже дает значительную экономию но сравнению с обыкновенным жилищем. Каждая ячейка, площадью 31, 30 или 27 м, смотря по варианту, состоит из одной комнаты, при чем одна ее часть-жилая- имеет высоту 3,50 или 3,20 м, а другая- 2,25 или 2,15 м, смотря по варианту. В пониженной части, представляющей нишу, освещенную прямым светом, помещаются кровати. Здесь расположены в отдельном помещении уборная и ванная (или умываль- ная). 13 жилой части комнаты находится кухонный элемент.

При полной изолированности такой однокомнатной квартиры артерией коммунального общения является абсолютно светлый коридор шириной около 3,0 м. Летом стекла коридора раздвигаются, превращая коридор в террасу. В коридоре возле каждой ячейки имеется светлая ниша со столом и скамьей,

где можно читать и отдыхать. Этот же светлый коридор ведет в коммунальный центр, где расположены: столовая, кухня, читальня, детская комната и комната для игр.

II. Облегченные конструкции. Весьма существенной мерой для борьбы с жилищным кризисом является введение облегченных и

ства, и стены, вместо обмазки, покрывают штукатуркой. Долговечность зданий зависит от сухого и здорового состояния леса и качества засыпки.

2) Стоечные о б ш и в н ы е с термощитам и-отличаются от предыдущих тем, что в них вместо засыпки употребляются

Фиг. 20.

Фиг. 20 а.

Фиг. 206.

удешевленных конструкций жилищи, строительства, к-рые при,минимальной стоимости и без применения дефицитных строительных материа.710в удовлетворяли бы наиболее насущной нужде в лшлищах. В настоящее время разработан целый ряд таких облегченных и удешевленных типов построек, к-рые подразделяются на три основные группы, согласно признакам, приведенным в табл. 1 и 2. Группы А ж Б представляют собою деревянные дома, здания же группы В относятся к каменному строительству.

готовые органич. термощиты из сфагнума, торфолеума, камышита, шевелина, морози-на и т. п., прикрепляемые при помощи отдельных тесин к внутренней поверхности наружной обшивки. Стены таких построек обычно тоньше, чем в засыпушках, дерево сберегается на внутренней обшивке, и сборка производится быстрее. Прозоры между , щитами и каркасом закрывают войлоком, раствором глины или алебастра с войлоком.

3) С т о е ч и о-щ итовые постройки. Здесь, вместо обшивки каркаса как виутрен-

Табл. 1.- Классификация облегченных конструкций жилых зданий.

I. Здания групп .нБ,в зависимости от конструкции и заполнения стен, разделяются, в свою очередь, на след. виды.

1) Стоечные засыпные-имеют облегченный стоечный деревянный каркас с нижней и верхней обвязкой, обшитый с обеих сторон тесом или же фанерой. Засыпка производится землей, опилками, высушенным торфом, сфагнумом, лузгой, кострикой и т. п., при чем загнивающие материалы предварительно обрабатываются раатвором медного купороса. Снаружи и изнутри стены обиваются дранью и обмазываются глиной пни известковым тестом с примесью сфагнума; фанера м. б. покрыта краской. Для группы Б-все материалы более высокого каче-

Т. Э. т. VIII.

ней, так и наружной, употребляются лишь термощиты, имеющие достаточную собственную прочность и жесткость (например камышит, теплая фанера В. А. Андреевского).

4) Каркасная термоупругая конструкция заключается в помещении термощитов меладу двумя проволочными сетками (арматурами), натянутыми снаружи и внутри каркаса, в плоскости будущей обмазки или штукатурки. Этот способ применим для всяких каркасов и для любой этажности. Сетка изготовляется из проволоки 2-4 мм, с промежутками 20-40 см мелоду нитями. Сначала укрепляют одну из сеток и устанавливают щиты на глине с проволочной обвязкой, а затем натягивают
