180 HiO 140 120 100 Sn 60 4 20 0 20

80 100 120 140 160 ISO

ISO 160 140 120 IIH) NO 60 40 20 0 20 40 CO NO lOO 120 140 160 ш

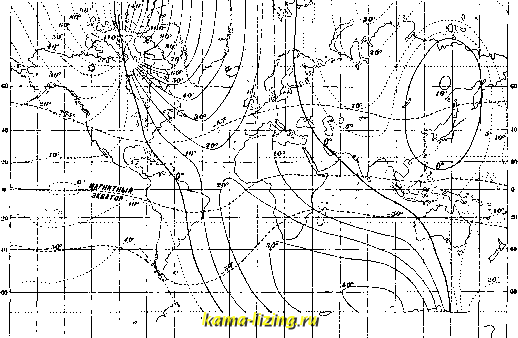

Фиг. 3. Изогоны и изоклины:.....линии равного восточного, -линии равного западного склонения, ------линии равного наклонения.

180 160 140 120 100 80 60 40 80

80 100 120 140 160 ISO

180 160 140 120 100 80

80 100 120 140 160 180

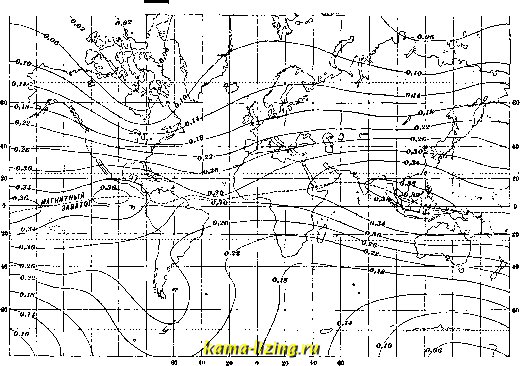

Фиг. 4. Изодинамы.

Изучение магнитного поля земли в каком-либо одном пункте обнаруживает факт изменений этого поля с течением времени. Детальное исследование этих временных вариаций элементов 3. м. привело к установлению их связи с жизнью земного шара в целом. В вариациях находят свое отражение врашение земли около оси, движение земли по отношению к солнцу и еше целый ряд явлений космического порядка. Изучение вариаций ведется специальными магнитными обсерваториями, снабженными, кроме точных приборов для измерений элементов магнитного поля земли, еше специальными установками для непрерывной записи временных изменений магнитных элементов. Такие приборы носят название вариометров, или магнитографов, и служат обычно для записи вариаций D, Н и Z. Прибор для записи вариаций склонения (вари ом е т р -D, или унифиляр) имеет магнит с прикрепленным к нему зеркальцем, свободно висящий на тонкой нити. Вариации склонения, заключающиеся в поворотах плоскости магнитного меридиана, заставляют подвешенный таким способом магнит поворачиваться. Брошенный из специального осветителя луч, отразившись от зеркальца магнита, дает перемещающееся световое пятно, к-рое оставляет след в виде кривой на светочувствительной бумаге, навернутой на вращающийся барабан или опускающейся вертикально. Линия, прочерченная лучом, отраженным от неподвижного зеркальца, и отметки времени позволяют по полученной магнитограмме найти изменение D для любого момента времени. Если закручивать

Сешпяврь 192? г.

Фиг. 5.

нить, вращая верхнюю точку ее прикрепления, то магнит выйдет из плоскости магнитного меридиана;надлежащим закручиванием можно поставить его в положение, перпендикулярное первоначальному. В новом положении равновесия на магнит, с одной стороны, будет действовать Н, с другой-момент закрученной нити. Всякое изменение горизонтальной слагающей вызовет изменение положения равновесия магнита, и такой прибор будет отмечать вариации горизонтальной составляющей (вариометр Н, или б и ф и л я р, если магнит подвешен на двух параллельных нитях). Запись этих вариаций ведется таким же образом, как и запись изменений склонения. Наконец, третий прибор, служащий для записи вариаций вертикальной составляющей (весы Ллойда, вариометр Z), имеет магнит, ко-

леблющийся, подобно коромыслу весов, около горизонтальной оси. Надлелсащим перемещением ц. т. с помощью передвижного грузика магнит этого прибора приводят в пололсе-пие, близкое к горизонтальному, и устанавливают обычно так, чтобы плоскость движений магнита была направлена перпендикулярно плоскости магнитного меридиана. В таком случае пололсение равновесия магнита определяется действием Z и веса системы. Изменение первой величины вызовет некоторый наклон магнита, пропорциональный изменению вертикальной составляющей. Эти изменения наклона регистрируются, подобно предыдущему, фотографии, путем и дают материал для суждений о вариациях вертикальной составляющей.

Если подвергнуть кривые, записанные магнитографами (магнитограммы), анализу, можно найти на них пелый ряд особенностей, из которых прежде всего бросится в глаза отчетливо выраженный суточный ход. Положение максимумов и минимумов суточного хода, а равно и их значения изо дня в день меняются в небольших пределах, и поэтому для характеристики суточного хода составляются нек-рые средние кривые за какой-либо интерва.л времени. Нафиг. 5 даны кривые изменения

-г-, тт гт- г- Потсдам is/i-ig20it

В,Ни Z для обсерва- д

тории в Слуцке за сен- ш: тябрь 1927 г., на кото- (- рых хорошо заметен су- , точный ход элементов. Наиболее наглядным способом изображения вариаций является т.н. векторная диаграмма, представ- ляющая движение конца вектора F с течением времени. Две проекции векторной диаграммы на плоскости yzn ху даны на фиг. 6. Из этой фиг. видно, как отражается на характере суточного хода время года: в зимние месяцы колебания магнитных элементов значительно меньше, чем в летние.

Кроме вариаций, обусловленных суточным ходом, на магнитограммах иногда замечаются резкие изменения, достигающие нередко весьма больших значений. Такие резкие изменения магнитных элементов сопровождаются рядом других явлений, как то: полярных сияний в арктич. областях, появлением индуцированных токов в телеграфных и телефонных линиях, и т. д., и называются магнитными бурями. Между вариациями, обусловленными нормальным ходом, и вариациями, вызванными бурями, существует коренное различие. В то время как нормальные изменения протекают для каждого пункта наблюдений по местному времени, вариапии, причиной к-рых являются бури, протекают одновременно для всего земного шара. Это обстоятельство указывает на различную природу вариаций обоих типов.

Стремление объяснить наблюдаемое наземной поверхности распределение элементов 3. м. привело Гаусса к построению матема-

М.-Л Май -Август Н - 03. Ноябрь - Февраль

Фиг. 6.

тической теории геомагнетизма []. Изучение элементов 3. м. со времени первых геомагнитных измерений обнаружило существование т. н. векового хода элементов, и дальнейшее развитие теории Гаусса заключало среди прочих задач и учет этих вековых вариаций. В результате работ Петерсона, Неймайера и других исс.чедователей имеется теперь ф-ла для потенциала, учитывающая и этот вековой ход.

Среди гипотез, предлолсенных для объяснений суточного и годового хода геомагнитных элементов,надо отметить гипотезу, предложенную Бальфур-Стюартом и развитую Шустером. По мысли этих исследователей, в высоких электропроводящих слоях атмосферы под термич. действием солнечных лучей возникают перемещения газовых масс. Магнитным полем земли в этих движущихся проводящих массах индуцируются электрич. токи, магнитное поле к-рых и проявляется в виде суточных вариаций. Эта теория хорошо объясняет уменьшение амплитуды вариаций в зимние месяцы и выясняет превалирующую роль местного времени. Что касается магнитных бурь, то ближайшее исследование показало их тесную связь с деятельностью солнца. Выяснение этой связи привело к следующей общепризнанной в настоящее время теории магнитных возмущений. Солнце в моменты наиболее интенсивной своей деятельности выбрасывает потоки электрически зарялсенных частиц (напр. электронов). Такой поток, попадая в верхние слои атмосферы, ионизирует ее и создает возможность протекания интенсивных электрич. токов, магнитное поле к-рых и является теми пертурбациями, к-рые мы называем магнитными бурями. Такое объяснение природы магнитных бурь хорошо согласуется с результатами теории по.чярных сияний, развитой Штермером.

Лит.: ) Булгаков II. А., Теория земного магнетизма Гаусса и ее современное значение в науке, СПБ, 1911; Крылов А. Н.,0 земном магнетизме, П., 1922; JleiiCT Э. Е., О географическом распределении нормального и анормального геомагнетизма, Ученые записки Моск. ун-та , М., 1899, i6; П а с-с а л ь с к и й П. Т., Об изучении распределения магнетизма на зешюй поверхности, Одесса, 1901; О г л о б л и н с к и ii II. Н., Новый универсальный теодолит для определения элементов земного магнетизма, СПБ, 1913; Матусевич Н. П., Исследование нового упиверсальпого теодолита сист. Н. Н. Оглоблинского, Л., 1927; Труды особой комиссии по исследованию Курской магн. аномалии , М., 1919-26; Gauss С. F., Allgemeine Theorie d. Erdmagnetismus, Resultate d. Beobachtungen d. Mag-netischen Уеге1п8 , Gottingen, 1839; Schmidt Ad., Erdmagnetismus, Enzyklopadie d. Mathem. Wissensch., B. 6, T. 1-Geodasie u. Geophysik, A, H. 4, Lpz.-В., 1918; N i p p 0 1 d A., Erdmagnetismus, Erdstrom u. Polarlicht, B.-Lpz., 1921; Lament J., Handbuch d. Erdmagnetismus, В., 1849; Angenhei-s t e r G., Die physikalische Natur d. erdmagnetischen Feldes, Physikal. Ztschr.*, Lpz., 1925, Б. 26; B artels J., Erdmagnetismus, Erdstrom u. Polarlicht, Handbuch d. Geophysik, hrsg. т. B. Guttenberg, В., 1927-29; Mas cart E., Traite de magnetlsme ter-restre. P., 1900; Res. of the Depart, of Terrestrial Magnetism , Carnegie Inst., Wsh.; Terrestrial Magnetism a. Atmospheric Electricity*, Wsh. A. Заборовский.

ЗЕНИТНАЯ АРТИЛЛЕРИЯ, специальные орудия, установленные для стрельбы по воз-дчпному флоту. Воздушньиш целями для 3. а. могут служить привязные аэростаты, дирижабли и гл. обр. самолеты.

Самолет как аэроцель обладает следующими качествами: 1) быстроходностью-при

средней скорости самолета 180 км/ч (50 м/ск) и средней скорости артилл. снаряда до 400 м/ск последний летит лишь в 4-8 раз быстрее самолета; 2) поворот.чивостью, т. е. способностью быстро изменять направление движения в пространстве и наход1ггься лишь в течение очень малого промежутка времени в пространстве, поражаемом 3. а. ;3) малой поверхностью уязвимых частей, благодаря чему самолет выбывает из строя лишь в случае повреждения двигателя, органов управления или ранения самого пилота. Кроме трудностей стрельбы, создаваемых указанпыаш свойствами аэроце.чей, нулшо еще иметь в виду трудность определения расстояний до них, трудность наблюдения результатов стрельбы, а таклсе изменяемость самой траектории снаряда при стрельбе под большими углами возвышения.

Исходя из этих свойств аэроцелей, к 3. а. могут быть предъявлены следующие требования: 1) полньп! вертикальный обстре.ч (угол возвьпнения до 90°) и по.чный горизонтальный обстрел в 360°; 2) ор.удие д. б. особенно скорострельным, т. к. время обстрела м. б. ничтожно малым; дистанционные труб-кИ должны устанавливаться автоматически; 3) для сокращения времени полета снаряда и увеличения вероятности поражения цели противосамолетное орудие дол:кно сообщать своим снарядам возмолшо ббльшую начальную скорость-до 1 200-1 500 м/ск; 4) калибр орудия определяется в зависимости от да.чьности, с к-рой желают поразить появившуюся цель; при современных условиях 3. а. не доллсна допускать суда воздуптного флота снижаться ниже 5 ООО-6 ООО м и ближе 12 юч по дальности; 5) конструкция орудия должна обеспешгвать возмолсно большую автоматичность стрельбы; прицел д. б. устроен так, чтобы автоматически учитывалось влияние угла местпосга; наведение по вертикали и горизонтали долгкно исполняться двумя независимыми наводчиками; 6) снаряд, применяемый Д.ЧЯ орудий 3. а., доллсен причинять цели максимальное разр-чпеыие.

В зависимости от высоты нахолсдения аэроцели характер огня 3. а. бывает различен; поэтому для аэроцелей до 1 ООО м требуются пулеметы и орудия малого калибра (ок. 37- 40 мм), для аэроцелей до 2 ООО м-орудия среднего ка.чибра (ок. 75-80 .жч), до 6 ООО ж и больше-среднего и крупного калибров (88-105 мм и далее 120-130 мм). В настоящее время за границей на вооружении приняты все три калибра (см. табл. 1).

Из характеристики нек-рых зенитных орудий, приведенной в табл. 2, видно, что досягаемость зенитных орудий значительна как по высоте, так и по горизонтальной дальности, при чем орудия имеют круговой обстрел. В последнее время сконструированы орудия с досягаемостью по высоте до 10 ООО м. Начальная скорость снаряда 6004-800 м/ск, но имеются улсе зенитные орудия с начальной скоростью снаряда Vq = 965 м/ск.

К снарядам, применяемым в орудиях3. а., также предъявляются особые требования: снаряды должны давать наибольшее количество поражающих частиц пробивной способности, с наибольшим углом их разлета и с наибольшей площадью насыщения. Для наибольшей
