неподвиукн. стреле и шестернях, по при изменении длины каната описывает дугу вертикального круга; при непЬдвилшых стреле и верхнем ее блоке молсет передвигаться вперед и назад, перемещаясь вместе с рукояткой помощью зубчатой рейки и шестерен г.

Процесс работы таков. Черпак быстро опускается до грунта при почти вертикальном положении рукоятки, после чего комбинацией двух движений (выдвигание рукояткой и подъем тросом) снимает стружку грунта. Выдвигание рукояткой заставляет лоб черпака быть прилсатым к забою. Наполненный черпак поднимается на требуемую высоту, стрела поворачивается к месту разгрузки, дно черпака открывается, и происходит разгрузка; затем следует поворот в исходное положение. Число полных циклов работы равно от 45 до 80 в час.

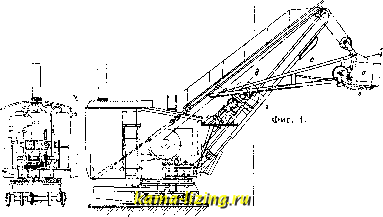

Для совершения указанного движения нужны 3 двигателя: подъем-н ы й-для подъема черпака, н а п о р п ы й-для прижатия черпака к забою, поворотиы й- для поворота стрелы. У крупных мокрых снарядов добавляется еще о т т я лг-н а я машин а-для притягивания рукоятки назад к понтону. Мелкие снаряды обходятся 1-2 двигателями при наличии передач и муфт. В качестве двигателей употребляют чаще всего сдвоенные реверсивные паровые машины; применяют также электродвигатели и двигатели внутреннего сгорания. Сухопутные одночерпаковые снаряды самоходны; мокрые же редко обладают самоходом. Снаряд со стрелой, которая поворачивается на 360°, называется револьверным (фиг. 1). Сухой снаряд с ограниченным поворотом (до 270°), при расположении поворотной части на переднем конце тележки, перемещающейся на колесном ходу по рельсам нормальной или узкой колеи, носит название железнодорожного, или стандартного.

Снаряды этой группы очень разнообразны и по производительности и по конструкции. Крупнейшая из последних конструкций - револьверный 3. с. завода Marion, на гусеничном ходу, имеет емкость черпака 9,5 м\ длину стрелы 30,0 ж, длину рукоятки 18 ж; производительность его - до 800 ж\ч, вес 800 т. Моторы, работающие, как и во всех американских 3. с, по схеме Вард - Леонарда, имеют следующую мощность: два подъемных мотора по 250 IP, два поворотных по 125 IP и помещающийся на стреле напорный мотор в 150 ЬР. В виду благоприятных результатов, достигнутых с этими 3. с. (к началу 1929 г. их находилось в работе около 10 шт.), тот ле з-д строит (1929 г.) одночер-паковый снаряд еще больших размеров, а именно-с черпаком объемом 12 ж=*, при общем весе снаряда в 1 500 т. Один из мелких (1927 г.) универсальных 3. с. з-да Fundoni имеет емкость черпака 0,38 ж, три сменные стрелы длиною 4,9, 5,5 и 9,15 .м; производительность его до 30 вес 14,5 т, гусеничный ход и газолиновый двигатель в 45 IP. Снаряд предназначен для мелких строитель--ных работ. В табл. 1-3 приведен ряд характеристик одночерпаковых снарядов.

Производительность снарядов сильно коле-б.чется и зависит от многих трудно учитываемых причин. Дать точную зависимость между производительностью и мощностью двигателе!! этих снарядов весьма затруднител1Ш0. Опыты

Фиг. 2.

над револьверными снарядами (в Швеции) с э.чектродвигателями, по данным завода Впсу-rus, дали результаты, приведенные в табл. 4.

По данным завода Orenstein & Koppel, револьверный снаряд типа 8 (паровой), при подъемной (отрывающей) силе черпака в

Табл. 1. - Американский железнодороиный экскаватор завода Bucyrus (паровой).

Табл. 2. - А м е р и к а и с к и й револьверный экскаватор завода Marion (паровой).

iXnnbie

225 В ; 175 В

150 В

Емкость черпа1!а J. д( . . . i Отрывающее усилие Р, т .

! Среднее отношение

Вес снаряда в рабочем состоянии, т........

Табл. 3. - Г е р м а п с к и й р е в о л ь в е р н ы ii экскаватор з-да В е m л g (плектричеекий).

Табл. 4.-Р е 3 у л ь т а т ы и с. п ы т а п и ii двух р е в о л ь в е ]) п ы X З.с.

Расход энергии

Среднее потребление энергии на 1 т твердой железной руды, kWli *......

Средняя .мощность, kW . . Максимумы в кривой нагрузки, kW........

Германск. снаряд

Америк. CIW ря

0,96-1,06 0.662-0.855 105,4 [ 157-164

3F0-390 4&0-520

В легких и средних грунтах на 1 т вынутого грунта расходуется 0,3-0,5 kWh.

Табл. 5. - Данные о работе револьверного 3 е м .д е ч е р и а т е л ь н о г о снаряда завода Orenstein & Coppel, тип 8.*

Средняя эфф. произ-

При объеме черпака, равном

* Снаряд паровой; расход угля тенлотв. способности 8 000 Cal-50 60 кгч, воды 0,5.vlч, смазки 0,25 -f- 0.35 кг/ч.

12 т, работает с производительностью 25-75 м/ч, приводимой в табл. 5.

Последний, очень распространенный, снаряд имеет 2 двигателя: 1) напорный-сдвоенную 2-цилиндровую паровую машину; DxH = 140x200 мМ, 260 об/м., мощностью 30 IP и 2) подъемный-такую н-се, но X) X Я = 195 X 230 мм, 300 об/м., мощностью 70 ЕР.

Котлы паровых одночерпа-ковых экскаваторов делаются обычно вертикальные, локомоби.чьного или паровозного типа, на давление в 8-12 atm; иногда применяется перегрев пара; поверхность нагрева-0,44-0,6 иа1 IP, при мощности подъемной машины 1-2,5 ЕР на 1 м часовой производительности; мощность напорной машины приблизительно равна 0,5 мощности подъемной машины. Электродвигатели ставятся как постоянного, так и переменного тока.

Экскаваторы рассмотренного типа копают вперед и вверх (у вькюкого забоя) и разгру-лсают грунты и иные материа.чы через дно черпака непосредствепно в подвижной состав поезда, проходящего мимо снаряда или подаваемого к снаряду сзади; иногда разгрузка идет в особый бункер или же прямо в отведенное для свалки место (кавальер).

б) Одночерпаковый экскава-тор-тренчер копает назад и вниз, т. е. на себя и ниже уровня, на к-ром сам стоит. Снаряд отличается от предыдущего устройством рукоятки и сочленения ее со стрелой (последнее выполнено на конце стрелы); он роет узкие глубокие траншеи (до б м глубиной ири ширине за один проход от 0,6 до 1,5 ж). Двигатель-газолиновый, дизель или электромотор в 60-70 PP.

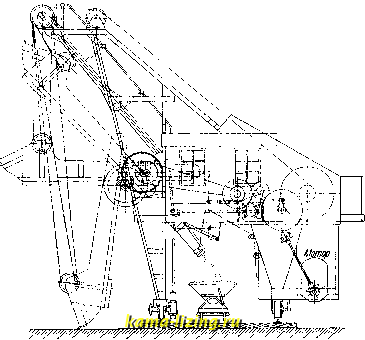

в) Одночерпаковый порт ал ьный с и а ряд, фирмы Фр. Крупп в Эссене, берет поднятый грунт на с е б я, в собственный бункер, через ручку черпака, сде.чан-ную в форме жолоба (фиг. 2). Этот снаряд- самоходный, обладает производительностью в 30 м/ч, при высоте копания до 8 jh, имеет вес 15-18 m и оборудован электромотором или двигателем внутреннего сгорания; предназначается для работы на угле, гравеле, коксе и т. п.

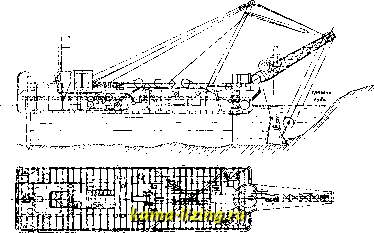

г) Одночерпаковые мокрые снаряды отличаются от сухих установкой на понтоне (фиг. 3). Глубина черпания до 4,3 м; часовая производительность-95 м в песке и 50 в камне; стрелу располагают в передней или в центральной части понтона. Понтон снабжен опускными якорными сваями для прикалывания снаряда ко дну перед началом работ. Понтон поднимается па сваях лебедками на 0,2-0,3 м и закрепляется в рабочем пстожении тормозами. Емкость черпаков мокрых снарядов 0,3-12 лг, глубина черпания-до 14 м, производительность lO-i-500 м1ч. Для крупных снарядов с черпаками в 4, 8 и 10 ж средняя действительная производительность молсет быть принимаема равной 115, 270 и 330 лг-Двигатели чаще всего паровые; у мелких снаэядов-нефтяные и газолиновые.

д) Грейферные снаряд ы-мокрые IT сухие-представляют собою обыкновенный поворотный кран,установленный на судне или понтоне, на тележке с гусеничным или колесным ходом, и снабженный грейфером (см.).

Производительность мокрых грейферных снарядов не более 60 м/ч, сухих-до 200л1/ч. Мощность машин-до 2 IP на 1 ж/ч производительности. Число подъемов грейфера-

Фиг. 3.

45-80 в час. Снаряд применяется в тех случаях, когда нет равномерной работы, связанной с перемещением снаряда, при незначительной выемке, разнородном грунте, когда сильно меняется глубина, при необходимости удаления препятствий (выдергивание свай и т. п.), при значительной глубине работ, а также в тех случаях, когда кран уже имеется, а покупка специального 3. с. нерентабельна. В пределах выноса стрелы снаряд работает без передвижек; производительность мало зависит от глубины выемки. Обычные скорости: поворота (отнесенная к ц. т. грейфера) v=2-2> м/ск; подъема Vh= =0,3-0,5ж/ск; опускания Vs=0,8-i-l,0 м/ск. Обозначив через время (в ск.) для закрытия грейфера, -время (в ск.) для открытия его, I-вынос стрелы в м, а-угол поворота стрелы, h-полную высоту подъема в м, Q м/ч-производительность, z-число подъемов в час, г]-кпд грейфера (0,7-для легкого грунта, 0,75-для очень легкого, 0,5-1-0,6-для тяжелого, 0,2-i-0,35-для очень тяжелого грунта), у-удельный вес грунта, G кг-вес грейфера и цепей, tj-механический коэффициент полезного действия машины и передачи,-емкость грейфера J можно определить (по Паульману) так:

J Q-1000

и =---- - Л,

Z-rj

ЧИСЛО подъемов

2 = -

3 600

h h 71-а - I

скорость подъема

Л 3 600

/ h л-а- а

-Г-=+..;+Г8о.,)

мощность машины в ЕР

поверхность нагрева котла в м HiO,4~0,5)Ni. е) К а н ат н ы е экскаваторы (фиг. 4) имеют широкую будущность и являются опаснылга конкурентами для других одночерпаковых снарядов. Особенности канатных экскаваторов: большой радиус действия (13- 50 м), увеличивающийся при умелом забрасывании черпака; свалка грунтов далеко от выемки; способность снимать грунты ниже уровня, на котором стоит снаряд; поворачи-ваемость на 360°. Механизм подобен крановому; черпак а, особойформы, поднимается тросом б. Для копания черпак опускают на грунт в пололе-нии, указанном на фиг. 4, и затем подтягивают тросом в; по наполнении черпака землей его поднимают тросом б, регулируя натяжение троса в таким образом, чтобы оттяжка г поддерживала черпак в горизонтальном положении. Отпуская трос в, производят опорожнение черпака. Нормальная емкость черпака 0,75-2,75 м, вес всего 3. с.-до 120 т, машин две: подъемная и поворотная. Чем длиннее стрела, тем емкость черпака д. б. меньше; однако, существуют образцы с черпаком 6,12 м при выносе в 45,7 м. Ход-колесный или гусеничный; двигатели-паровые, газолиновые.

Фиг. 4.

электрические. Один из последних образцов завода Ruston & Hornsby имеет общий вес 300 т, черпак емкостью 6 м, вынос стрелы 36,5 м, производительность 300 м/ч, мощность двигателей 600 IP.

II. 3. с. с непрерывной подачей грунта или иного материала бывают мокрые и сухие.

а) Многочерпаковая мокрая землечерпательница, багер-маши-на,или драга, представлена на фиг. 5. При малой производительности снаряд устанавливают на понтоне, при средней и большой- обычно на самоходном судовом корпусе. Корпус судна или понтона имеет прорез а, сквозь который проходит черпаковая рама б, опирающаяся одним концом на высокую башню в, а другим подвешенная на талях к
