70-80°, при чем вся медь получается в виде CuClj. 3) Процесс Гёпфнера указан выше.

Переработка сульфидных руд окислительным обжигом с последующей обработкой растворами, содержащими FeClg или CaClg, предложена Гентом и Дугласом. Обработка может быть проведена двояким образом. По перво-Л1у способу руда д. б. обожженной намертво, так как только кислородные соединения меди м. б. переведены в хлориды обработкой крепкими растворами NaCl и FeClg при 70°. По второму способу намертво обожженная руда обрабатывается HoSO.Полученная в растворе CuSO* взаимодействием с FeClg или CaClg частью переводится в CuCL, которая при пропускании SOg переходит в CugCl2, с одновременным получением H2SO4. Регенерация FeClg или CaClg происходит при действии на отфильтрованную CugClg металлическим железом или же Са(0Н)2 по уравнениям:

CUaClj 4- Fe 2 Си + Feci.

CujiCI, + Са(Н0)2->- 2 Cu(OH) + CaClj.

Выщелачивание сульфидных руд после хлорирующего обни-г а. В иек-рых случаях хлорирующему обжигу предшествует окислительный процесс Лонгмейда и Гепдерсона. Наиболее целесообразно применять этот метод к переработке ипритных сгарков, содерлтщих медь и незначительное количество благородных металлов. Сгарки не должны, как правило, содержать более 10%#п[устой породы и более 4 % меди; на каждую весовую часть меди должны приходиться 1-1,5 весовых части S. В случае недостачи S последняя добавляется в виде FeSi. Смесь сгарков с 10% NaCl подвергается обжигу в механических печах; выщелачивание производится в чанах. В большинстве случаев хлорирующему обжигу подвергаются сырые сульфиды.

Лит.: и of man II. О., Metallurgy of Copper, N. Y., 1924; L 1 d d e 1 D. M., Handbook of Non-Ferrous Metallurgy, v. 2, N. Y., 1926; Q г e e n a w a It W. E., Hvdrometallurgy of Copper, N. Y 1912; T r u с h 0 t P., Les pyrites. P., 1907; F i s s 1 e r M., Hydrometallurgy of Copper, L.. 1902; S с h n a-b e 1 C, Lehrb. d. ailgemeinen Hiittenjcunde, В., 1903; Metallurgie , P.; Trans. Amer. Tnstit. Min. and Met. p:ng. , N. Y.; Eng. a. Min Journal Press , New York: Min. Industry*, N. Y. Г. Уразов.

ГИДРОМЕТРИЧЕСКИЕ ПРИБОРЫ, приборы для измерения горизонтов, глубин, скоростей течения и расходов воды и для взятия проб воды. Для автоматическ. записи горизонтов воды применяются лимниграфы. Они бывают двух типов. В первом особый поплавок, подвешенный на тонкой проволоке к шкиву, передает колебания горизонтов воды перу, чертящему водомерный график на вращающемся барабане; второй основан на изменении гидростатич. давления с глубиной погружения. К этому типу относится лимниграф Ришара, который состоит из каучукового резервуара, заключенного в металлич. цилиндрич. оправу с отверстиями для пропуска воды и соединенного очень гибкой медной проволокой с манометром или самопишущим прибором. Давление воды на каучуковый резервуар изменяется пропорционально глубине погружения последнего, а при прикреплении его к определенной точ-

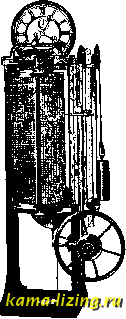

ке-пропорционально высоте стояния над ним воды. Этот прибор особенно удобен для замерзающих рек, подмываемых берегов или при очень значительной амплитуде колебаний горизонтов, когда установить поплавковые лимниграфы затруднительно. Из поплавковых лимниграфов наиболее употребительны системы Отта(фиг. 1), Альбрехта, Ганзе-ра, Гаслера, Зейбта-Фюсса, Рорданца. Все они состоят из поплавка, передаточного и пишущего приспособлений, барабана и часового механизма с заводом от 1 суток до 1 месяца. Поплавок обычно устраивают около 15-20 см в диаметре. Движется он в особой трубе или в шахте (см. Водомерные наблюдения), и его движения передаются постоянно натянутой противовесом проволокой шкиву и от него - через ряд передач



Фиг. 1.

Фиг. 2.

перу. Высота барабана колеблется от 14 ct (лимниграф Ганзера) до 35-40 см (лимниграф Отта). В зависимости от возмож;ной амплитуды колебаний горизонтов, передаточное отношение устраивают от 1 : 20 до 1 : 2. Лимниграфы устанавливают в особой будке.

Для водомерных наблюдений в течение непродолжительного времени и при небольших, сравнительно, колебаниях воды употребляются переносные лимниграфы. Малый переносный лимниграф системы Отта (см. фиг. 2) состоит из вращающегося при помощи часового механизма барабана, высотою 30 см, устанавливаемого на конце стальной трубы, диаметром 20 MjW и длиной 1,5 и*, заостренный конец которой вгоняется в дно реки у места наблюдений. Поплавок цилиндрической формы, диам. 18 СЛ1 и высотой 12 см, движется по трубе на двух роликах. К поплавку прикреплена регистрирующая штанга с карандашом. Для защиты от непогоды на барабан надевают парусиновый



чехол. Переносный лимниграф Альбрехта позволяет регистрировать колебания горизонтов до 1 м. Барабан с часовым механизмом прикрепляют иа консоли к верхнему концу трубы, устанавливаемой у места наблюдения при помощи якорей. Трубу делают, для облегчения ее перевозки, сборгюй, и вода поступает в нее через боковые отверстия диаметром 1 см.

Для производства промеров употребляют лоты или особые п.повучие штанги системы Келлера, изготовляемые фирмой Отта. Последние устроены так, что легко опускаются на дно, оставаясь все время в вертика-пышм положении. Кроме того, имеется самопишущий прибор-профилограф Гаеша. Действие прибора основано на увеличении гидроста-тичрск. давления на предмет с глубиной его погружеггая. В особом решетчатом цилтп!-дре, диаметром 0,5 Л1, помещен манометр, состоящий из цилиндра, пустотелого поршня и спиральной пружины, стремящейся выдвинуть поршень из цилиндра. К верху цилиндра крепко привязана мембрана из бычьего пузыря; в крышке ци.линдра имеются отверстия для доступа воды. Последняя, давя на мембрану с разной, в зависимости от глубины, силой, передвигает поршень с карандашом, который и записывает профиль дна на бумаге, натянутой на находящемся рядом с манометром барабане. Барабан получает движение, пропорциональное длине периметра промеряемого профиля, при посредстве шестерни, сцепляемой с бесконечным винтом, находящимся на оси рентетчатого цилиндра. Профилограф чертит профили в масштабе для длины 1: 2 ООО и для глубины 1:200, что при ширине его ленты в 6,5 сж позволяет зачерчивать живые сечения глубиной до 13 ж.

Для определения скоростей течения воды в настоящее время употребляют почти исключительно вертушки. Оки состоят из легко вращающихся на оси лопастей, число оборотов к-рых зависит от скорости течения воды. Зависимость между скоростью течения v и числом оборотов в единицу времени п, выражаемая обычно в В1ще ур-ия v=a+ + f 11 + 01, д. б. определена заранее на особых тарировочных станциях. Для определения скорости течения в определенной точке устанавливают вертушку, поставив лопасти против течения, нормально к нему, и отмечают продолжительность наблюдения t и число оборотов вертушки Л. Частное

р=и, подставленное в уравнение скорости,

дает искомую скорость течения в данной точке. Вертушки делают с горизонталыюй илп вертикальной осью вращения лопастей; они обычно состоят из воспринимаемой части (лопасти), передаточного механизма (ось вертушки, регистрация оборотов) и установочного приспособления. Ось вертушки устраивают или на шариковом подшипнике и цилиндрическом агатовом подпятнике или на двух конических подпятниках. При чистой воде годятся оба способа укрепления оси,- в мутной же воде шариковые подшипники засоряются скорее, чем коническ. подпятники; зато последние менее пригодны в тех водах, где проносятся листья, трава и проч.

Лопасти бывают плоские, винтовые, буравчатые или турбинные. Плоские и винтовые лопасти имеют тот недостаток, что удар воды о них происходит слишком резко и к ним пристают листья и мусор. При турбинных лопастях струя воды отклоняетсяот лопасти постепенно, и весь мусор скользит вдоль лопастей, не приставая к ним. Число крыльев в вертушке колеблется от 2 до 4, величина шага 10-50 см и выбирается с таким расчетом, чтобы при обычрнгх скоростях течения не получалось слишком незначительного числа оборотов. Регистраиия оборотов вертушки производится путем замыкания электрич. тока через определенное число оборотов вертушки. Слабая электропроводность чистой воды позволяет применять свободное для доступа воды контактное приспособление (фиг. 3), но наличие в воде солей или кислот требует закрытой

контактной камеры, т. к. в противном случае замыкание тока молсет происходить через воду. С этой целью контактные приспособления помещаются в небольших водолазных колоколах (вертушка Альбрехта), в масляных или магнитных камерах (вертушка Отта). Схематическое изображение закрытого контакта в масляной камере представ-пено на фиг. 4. Вращение лопасти А передается червяком Б зубчатому колесу Б с 4 выступающими штифтами а, срезагп-хыми с одной


Фиг. 3.


-g.-



Фиг. 4.

стороны. В зависимости от того, какой стороной проходит штифтик а мимо рычажка б, происходит замыкание или размыкание тока. Перестав.71ением штифтиков а можно получить замыкание тока через каждые 25, 50 или 100 оборотов. Рычажок б насажен на ось о, входящую в закрытую масляную камеру. На втором конце оси насажен рычажок е. повторяющий все движения рычажка б. Этот рьшажок может соприкасаться у точки е с залсимом г, изолированным от корпуса вертушки резиновой кольцевой прокладкой OIC, и таким образом замыкать ток.



Другой зажим соединен с icopnycoM вертушки. При открытых контактах рычажок соприкасается непосредственно с за:кимом г. Магнитное контактное устройство системы Мензинга-Отта заключено в герметическ:и за-пираюшуюся коробку. К заднему концу оси наглсо прикреплен подковообразный магнит. В коробке, под влиянием магнитной индукции , вращается вместе с магнитом якорь с выступом на валу, замыкающий ток при каждом обороте вертушки. Кроме того, при помощи червяка и зубчатки получаются контакты через каждые 20-25 оборотов. .Лабораторией гидравлическ. установок Научно-технического управления ВСНХ СССР изготовляются вертушки с контактным при-способ-тгением инж. Грицука, Оно состоит (фиг. 5) из особого эбонитового диска а, соединенного посредствод! зубчатого колеса о 25 зубцах с червячным винтом на оси вертушки. В теле диска имеется герметически закрыгая полость б, расположенная эксцентрически, а в ней-небольшое количество ртути. При 25 оборотах вертушки эбонитовый диск делает один оборот вокруг своей оси; тогда ртуть соединяет концы железных винтов, входящих внутрь полости

отверстия которых обращены в одну сторону. Верхняя часть оси снабжена червяком, приводящим в ДБизкение зубчатое колесо. К зубьям прикреплепы иголки, задеваюшце


<I!ir. 5.

контактной камеры и соедипеьных с по.лю-сами электрического звонка, и производит замыкание тока. Вторая контактная камера в, располонгенная на оси вбли.зи го.яовкн вертушки, замыкает ток при каждом обороте вертушки.

Помимо числа оборотов вертушки, приходится еще в отдельных случаях отмечать обратное течение, достижение вертушкой дна и, наконец, направление струи (отклонение от нормалей к сечению). Для реги-стравдп! обратного течения на руле вертушки устанавливают особый маятник, соприкасающийся при обратном течении с контактом и замыкаюпщй ток. Донный контакт полаетсяпри помощи особого диска со стержнем, свободно движущимся в изолированном щшиндрич. отверстии корпуса вертушки или подвешиваемого к ней груза. При достижении диском дна он выдвигает стержень вверх и замыкает ток. Для определения направления струй служит компас, по-лмещаемый в корпусе вертушки, показания к-рого передаются при помощи очень слоис-ного электромагнитного приспособления.

Вертушки на вертикальной оси (шведская Арвидсона и американская Прайса) в.место лопастей имеют полукруглые или коннче-ские чашечки. В акустическом измерителе скоростей Прайса, весящем всего 400 г и потому очень портативном, на вертикальную ось надето крепкое колесико о шести спицах с насал1:енними иа них коническ. чашечками,

7 . >. т. V.


Фпг. с.

за молоточек, ударяющи!! по корпусу воз-душно11 камеры, в KOTopoii помещена зубчатка. Звук от ударов передается через гуттаперчевую трубку наблюдате.лю. Отсчитывая по секундомеру время между ударами, соответствующими (в зависимости от числа зубцов, снабженных иголками) каждому или определенному числу оборотов вертушки, молшо опреде.яить скорость течения.

Все регистри]1уемые явления (обороты вертушки, достижение дна, обратное течение, глубина опускания вертушки) передаются электрическим током сигнальным ири-способленпям - обычно электрич. звонку. При слолсньЕх и точных гидрометр ическ. работах все сигнальные приборы монтируются на особой доске. В Германии, например, принято следующее сигнальное устройство (фиг. 6); А-часы с автолтатическ. выключением электрич. тока через 100 и 200 ск.; Б-счетчик оборотов вертушки; В-счетчик глубшпл погружения вертушки; Г -секундомер; Д-звонок для сигнализации каждых 25 оборотов вертушки; Е- звонок для донного контакта;Ж--звонок, отмечаюгц. ире-ьращеиие тока часами А; 3-гальвано-С1С0П для проверки электрической проводки; К-переключатель тока. Иногда включают в сеть самопишущий ленточный хронограф, отмечающий время, число оборотов и глубину но-гружершя вертушки.

При гидрометрич. работах вертушки устанавливают: 1) на стоаччей штанге, опирающейся на дпо реки (фиг. 7), 2) на подвесной штанге, удерж;иваемой особым штангодерла-телем (фиг. 8), и 3) на тросе, опускаемом особой лебедкой (фиг. 9). При определении


Фиг.
