в госпиталях, для семейной хроники и предсмертных распоряжений, для сохранения языков и наречий и т. д. По прошествии более полувека из этих применений Г. вошли в практику далеко не все и далеко не в предсказанном масштабе, но зато появился ряд новых, отчасти пепредвидепных. Сюда относятся: 1) Микрофонография-род микроскопии звука посредством микрофонографаДюс-со ( звуковая лупа ). Это-фонограф, диа-

фрагма которого приводится в действие малыми электромагнитами, возбуждаемыми токами от микрофона. Микрофонограф применяется: для обучения глухих и глухонемых

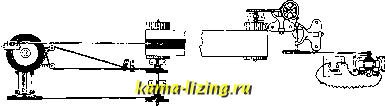

Фиг. 16.

и для раскрытия у них способности речи; для изучения биений сердца в связи с душевным состоянием; для медрцинской диагностики шумов в сердце и в легких. 2) Судебное применение-для фиксирования и представления доказательств. 3) Изучение языка животных (Гарнер), пения птиц и т. д. 4) Изучение фольклора-запись народных песен, сказаний, былин (напр., запись фольклора вымирающих индейцев Д. Фьюксом, запись наших северных песен Линевой и песен средней полосы Пятницким). 5) Медицинское применение-для изучения изменений, вызываемых в голосовом аппарате различными болезнями (Гарт). 6) Замена стенографирования-на конгрессах и съездах и в деловой корреспонденции. 7) Изготовление говорящих кукол. 8) Обучение посредством фонографа, при чем учащиеся, сдавая свои уроки фонографу, имеют возможность проверить себя и в свое время получить оценку преподавателя. 9) Изучение физиологии и звукового состава речи, при чем первоначальная запись транскрибируется в измененном масштабе, значительно увеличенном по направлению колебаний. Герман применял для этого оптическ. способ, помощью светового луча и зеркальца, колеблемого рычажком, соединенным с записывающим стилем; для акустич. исследований Герман и Бевье построили специальные фонографы, а Скрипчур и Гаузер придумали особые машины для механич. транскрипции звуковых кривых как плоских, так и углубленных. Машина Скрипчура представлена на фиг. 16; она имеет ур-ие времени, примерно: 1 =0,0004 ск. и увеличение амплитуд в 250 раз; при транскрипции кривая вычерчивается ею на бумаге. 10) Теоретич. изучение музыки и пения, в особенности изучение тембра. 11) Научные эксперименты в области фонетики; так, напр., при помощи Г. был решен снор Гельмгольца и Ке-нига о природе обертонов, характеризующих гласные буквы: а именно, обертоны оказались имеющими абсолютную высоту.

Граммофонная промышленность. Производство Г. особенно развилось в Америке, Англии и Германии. Французское граммофонное общество связано с английским, имеющим фабрики также в Барселоне и в Милане. В России с 1912 г. действовали два иностранных акционерных граммофонных об-ва с капиталом свыше 7 млп. р. и годовым оборотом свыше 20 млп. р. В настоящее время в СССР производством граммофонных пластинок занимается завод Пятилетие Октября (ст. Апрелевка М.-К.-В. ж. д.). Стоимость цинковых пластин Берлинера (15 см диаметром) в 1897 г. была 1,5 мар. В 1901 году во Франции фирма Шемена выпускала чистые фонографические цилиндры по 0,35 фр.; цилиндры, с записью по 0,85 фр., при чем за временное пользование взи-. мал ось 0,50 фр., а за счистку записи 0,15 фр. В настоящее время в Америке в ходу свыше 100 млн. пластинок, и весьма быстро растет граммофонная литература германского производства; обзор граммофонной литературы дан Р. Лотаром. Торговый оборот Германии в обсуждаемой области характеризуется для первой половины 1914 г. следующ. числами: экспорт граммофонных пластинок 809,6 т, импорт-0,8 т.

Лит.: Рымкевич П. А., Говорящие машины, М.-П., 1923; Яковлев А. И., ТиТбП , 1927, декабрь, 6(45), стр. 600-611; Ржевкин С. Н., Акустич. сборн. трудов ГИМН , М., вып. 1, стр. 117; е г о ж е, Вестник теоретич. и эксперимент, электротехники . М., 1928. 1, стр. 14-16; L о t h а г К., Die Sprechmaschine, Bin technisdi-aesthetischer Versuch, Lpz., 1924; Die Sprechmaschine, ihr Wesen, Konstruk-tion und Behandlung, В., 1908; Spracherlernung und SprechmascMne, Stg., 1909; Rayleigh L о r d. The Theory of Sound, v. 1, L., 1896; Kalahne A., Grund-ziige d. mathem.-physikalischen Akustik, T. II, Lpz.- в., 1913; Handbuch d. Physik, hrsg. v. H. Geiger u. H.Schell,B. -Akustik, В., 1927; M i 1 le г D. С, The Science of Musical Sounds, N.Y.,1922; Barton E. H., A Textbook on Sound, London, 1926; Berliner E., ETZ , 1898, B. 19, p. 614; Hospitaller E., Le graphophone de C. S. Tainter, La Nature , Paris, 1889, t. 2, p. 1-3; Laflargue J., Diaphragme inscripteur et reproducteur, ibid., 1900, 7 avril, 1402, p. 304; Lifschitz, CR , 1911, 6 fevrier; Sery A., Le gramophone, ibid., 12 mai, 1407, p. 392; Le phonographe Lioret, ibid.. P., 1897, t. 2, p. 209-211, 1898, t. l,p. 158; Un nouveau pavilion de phonographe, ibid., 1900, 14 juiliet, 1416, p. 110; D u s s a u d, CR , 1899, 27 fevr.; Laffargue J., Le multiphone Dussaud, La Nature , P. 1897, t. 2, p. 191; Gaubert G. F., Le Mikrophonographe Dussaud, ibid., 1898, t. 1, p. 158; D г о n ot E., Gueri-son des sourds et des sourds-muets au moyen des micro-phonographes Dussaud, ibid., 1899, t. 1, p., 223, t. 2, p. 355-356; Scripture E. W., Researches in Experimental Phonetics, plate 1, Wsh., 1906; La Nature*, Paris, 1887, t. 2, p. 35, 46, 351, 1888, t. 1, p.l23- 124, 1888, t. 2, p. 49-51, 74-75, 1889, t. 2, p. 215- 218, 363-366, 1890, t. 1, p. 322, 381-382, t. 2, p. 58-59, 1891, t. 1, p. 6, 521-522, 1892, t. 1, p. 208, 1893, t. 2, p. 257-259, 1903, t. 2, p. 351; Bliicher H., Plastische Massen, p. 197-198, Lpz., 1924; India Rubber World , New York, 1922, 1 oct. (рефер. в Gummi-Ztg>, В., 1923, p. 270); L a n g e 0, Chemisch-technische Vorschriften, Lpz., 1923, B. 2, p., 667-668, № 543; H e ш m i n g E., Plastics a. Moulded Electrical Insulation, N. Y., 1923, p. 153-154; Reko V. A., Kunststoffe , Munchen, 1914, B. 4, p. 261; Reko V. A., Der chem.-techn. Pabrikant , Augsburg, 1911, p. 527-549; Kaiser W., Kunst-stoffe>, Munchen, 1911, p. 121; Gummi-Ztg , B. 27, p. 924; Hermann L., Pflugers Archiv f. d. gesam-ten Physiologic d. Menschen u. d. Tiere , Berlin, 1889, B.45. p. 282, 1890, B. 47, p. 42, 44, 3 47, B. 53, p. 1, B. 58, p. 255, B. 61, p. 169; В о e с к e, ibid., 1891,

в. 50, p. 297; Bevier L., Physical Review , Cornell, 1900, V. 10, p. 193; Hauser F., Wiener Sitzungsberichte d. K. Akademie d. Wissenschaften , Math.-naturwissenschaftllche Klasse, Abt. 2a, Wien, 1908,B. 117; Benndorr H. und Pooh R., ibidem, 1911, B. 120; Pipping, Zeitschrift fur Biologies Mtinchen, 1890, B. 27, 1895, B. 31; ТЬе Phonogram*, N. У.; Phonographische Zeitschrift , В.; BuUetin phonographique et cinematographique , Paris, ab 1900. П. Флоренский.

ГРАНАТ, силикаты химического состава ЗМО-КгОз-З SiOg, где М=Са, Fe, Mg, Mn; R=AI, Fe, Cr. Tb. 6,5-7,5; уд. в. 3,4-4,3. Стдествует несколько разновидностей Г. с доминирующей красной или зеленой окраской, так: красные-пироп, родолит (С. Каролина); фиолетово-красный - альмандин; желто-красные-гессонит, спессартин; зеленый-уваровит; желто-зеленый-демантоид; буро-зеленый-гроссуляр; черный-меланит. Из них имеют главное значение, как драгоценные камни, только пироп, альмандин, демантоид. Мировая добыча оценивается в 140 ООО р. Центром обработки Г. являются Турнов (со специальным училищем) и Габлонц (Чехо-Словакия). Форма огранки Г.-полый кабошон, таблица, бриллиант, розочка. Настоящий Г. дает, в отличие от подделки, черту на стекле.

Пироп богемский - лучший по прозрачности и чистоте; главный район разработок по юго-западному склону Миттельге-бирге до реки Эгер (Чехо-Словакия). Сортируется на месте по крупности зерен; зерна в 2,5 а очень редки. В период большого спроса на него добывался здесь в значительном количестве (в 1888 году на 40 ООО крон). Пироп капский (Южная Африка)-капрубин- сопутствует алмазу в диатремах. Добывается также в б. германск. Вост. Африке-Линди, Муитибах (камни в огранке от 10 до 15 к). Помимо того, встречается в Саксонии, Гренландии, Шотландии, Индии, на о-ве Цейлоне, в Монголии, в Соед. Шт. Амер. Альмандин тем ценнее, чем ближе по цвету к рубину (1 к стоит 2 марки). Месторождения: Цейлон (лучший). Вост. Индия (еже-годн. добыча на сумму 10 ООО фн. ст.), Австралия, Америка, Тироль, Урал, Монголия. Демантоид открыт на Урале ок. 1870 г. на р. Б. и М. Бобровке, в платиновых россыпях Н.-Тагильского окр. и (лучший) Сы-сертск. окр.; добывался на Урале до войны 1914-18 гг. ежегодно на сумму 30-100 ООО р. и неправильно назывался хризолитом. Цена 1 к 1-го сорта 20 р., исключительного качества-50 р. Об употреблении Г, в абразионной промышленности см. Абразионные материалы.

Лит.: Ферсман А. Е., Драгоценные и цветные камни, НИ , т. 1, Л., 1926. Ен. Цинэерлинг.

ГРАНАТА. L Г. орудийная, артилл. снаряд, весящий менее 16,4 кг и снаряженный взрывчатым веществом (В. В.), отравляющим веществом (О. В.) или дымообра-зователем. По виду внутреннего заряда Г. бывают трех родов.

а) Фугасные Г., снарялеенные В. В. В них стенки, смотря по прочности металла (стали или чугуна), делают возможно тоньше в целях увеличения емкости Г., а следовательно и веса разрывного заряда. На фиг. 1 изображена ЬТ-мм Г., стенки к-рой изгото-в.лены из стали. Здесь 1-ударная детона-торная трубка (24/31, модель 1899 г.), 2-

Фиг. 1.

оживальная часть, 3-центрующее утолщение, 4-корпус Г., 5-ведущий поясок из красной меди, 6-прессованный мелинит (плотностью 1,4), 7-плавленный мелинит (плотность 1,5). Вес разрывного заряда, мелинита или тротила для калибров Г. от 114-76 мм колеблется в пределах от 16,8% до 12,2% полного веса снаряда. Применьшйх калибрах большинство Г. снаряжаются черным порохом, вследствие трудности устройства трубки, разрывающей бризантные В. В. Вес разрывного заряда черного пороха в Г. калибра от 57 до 37 мм колеблется в пределах от 4 до 3,1% от полного веса снаряда.

б) Осколочные Г., в которых стенки делают значительно толще, чем у фугасных, в целях увеличения числа осколков; внутренняя поверхность этих гранат имеет продольные и кольцевые борозды, или же внутри наружной оболочки помещают металлические сегменты фигурного сечения. Для разрыва осколочных Г. их снаряжают сравнительно небольшим разрьшным зарядом бризантного В. В.

в) Химические Г. по устройству ничем не отличаются от фугасных, только снаряжаются не взрывчатым, а отравляющим или дымообразующим веществом.

Тактич. назначение Г.: фугасные Г. применяются для разрушения мертвых целей и отчасти для поражения живьгх целей и для морального воздействия на неприятеля; осколочные - для поражения осколками живых целей; химические-для отравления неприятеля получающимися ядовитыми газами или для образования дымовых завес.

II. Г. ружейная-бросается выстре-.лом из винтовки на расстояние 200-600 м. Вес ружейной Г. обычно не превосходит 400 г. Различают следующие виды ружейных гранат.

1) По внутреннему заряду: а) фугасные, б) химические и в) осветительные.

2) По характеру действия: а) ударные и б) дистанционные. Ударные Г. разрываются от падения на местность. На фиг. 2 изображена ударная ружейная Г. Здесь: 1-корпус гранаты, 2-корпус предохранительной трубки, 3-боевой винт, 4-капсюль-детонатор, 5-ударник, 6-центральная трубка, 7- оседающий цилиндр, 8-лапчатый предохранитель, 9-втулка, 10-шомпол, 11-ведущая шайба, 12-сердечник шайбы, 13- Ц пружина ударника, 14-пороховой предохранитель, 15-хвост Щ-д ударника. Граната разрьгеается ф, в момент падения на преграду *

от накола ударником капсюля-детонатора. Дистанционные гранаты, бросаемые выстрелом из винтовки, разрываются в воздухе на определенном расстоянии после сгорания порохового состава дистанционной трубки.

3) По способу выбрасывания из винтовки: а) шомпольные Г., имеющие длинный железный хвост (ок. 400 мм длиной) в виде шомпола, которым Г. вставляется в канал

Фиг. 3.

винтовки для получения правильного направления при выстреле, и б) Г., выбрасываемые при помощи надульной мортир к и, надеваемой на дуло винтовки после снятия штыка. На фиг. 3 изображена укрепленная на дуле винтовки мортирка со вставленной ружейной дистанционной Г.: 1-ствол мортирки, 2-дно, 3-закрепляющий виьгг, 4-трубка, 5-хомутик, 6-винт хомутика, 7-ружейный ствол, 8-чугунная Г. Вес мортирки-1 084 г, длина мортирки с дном около 28 см.

4) По патрону, применяемому для выбрасывания ружейной Г.: а) Г., выбрасываемые специальным патроном, имеющим корковый или деревянный пыж вместо пули, и б) Г., выбрасываемые боевым патроном. На фиг. 4 изображена светящая ружейная Г., выбрасываемая при посредстве надульной мортирки. Здесь: 1-гильза, 2- поддон, 3-звездка, 4-парашют, 5-сте-клядь, прикрепляющая звездку к парашюту, 6-заготовка пороховая, 7-суконный кружок, 8-папковые кружки, 9-трубка с пороховым составом, 10-изолировочная лента, 11-обтюратор, 12-пробка, 13-парафин. Г. после взлета на воздух разрывается, при чем звездка загорается, а парашют разворачивается.

К ружейным Г. предъявляются следующие главнейшие требования: 1) Г. должны обладать: убойностью, надежностью действия, простотой в обращении и быстротой приведения в состояние готовности к выстрелу. 2) Г. должны давать возможность достаточно легкой стрельбы. 3) Г. не должны разрываться: а) при самом выстреле; для этого в Г. имеются приспособления (фиг.2): оседающий цилиндр 7, лапчатый предохр. 8,пороховой предохранитель 14 и хвост ударника 15; б) при случайном выпадении из ружья или из рук стрелка на землю; в) от неприятельских пуль. 4) Выстрел ружейной Г. не должен портить винтовку (шомпольные Г. этому требованию не удовлетворяют, так как при стрельбе такими Г. получается раздутие ствола). 5) Изготовление и снаряжение Г. должно быть просто и дешево. Всем этим требованиям удовлетворяют весьма немногие гранаты.

Ш. Г. ручная-бросается рукой на расстояние 20-40 м> в зависимости от силы и сноровки бросающего. Вес большинства принятых на вооружение в различных странах снаряженных ручных Г. не превосходит 700 г. Различают следующие виды гранат.

Фиг. 4.

1) По внутреннему заряду: а) фугасные, снаряженные В. В., и б) химические, снаряженные О. В., с запалом, разрывающим оболочку гранаты.

2) По характеру действия: а) Г. ударные, разрывающиеся от падения на местность, и б) Г. с замедлением, разрывающиеся после сгорания замедлителя, в виде бикфордова шнура или трубки, с прессованным порохом; время горения замедлителя обычно не превосходит 6 ск.

3) По тактике применения: а) фугасные оборонительные, имеющие толстые стенки и дающие тяжелые осколки, по-раясающие на большом расстоянии (100 ми более); их бросают из-за закрытия (стенки или бруствера окопа), вследствие опасности для бросающих быть ранеными осколками Г.; па фиг. 5 изображена такая Г. оборонительного типа, В--Ь с чугунным корпусом, име- X5.* - ющим снаруяси бороздки для предопределения величины осколков; части этой Г.: 1- корпус, 2 - донная трубка, 3-коробка запала, 4-капсюль-воспламенитель, 5-дистанционная трубка, 6-капсюль-детонатор , 7-ударник, S-прулина ударника,9-предохранительная чека, 10-предохранительный колпачок, 11- пружина колпачка, 12 - шарик - предохранитель, 13-рычаг и 14-разрывной заряд; б) фугасные наступательные, дающие при разрьше легкие осколки, которые поражают на расстоянии не более 15 л* и поэтому не опасны для открыто стоящего бросающего, если он бросит Г. дальше 15 м. На фиг. 6 изображена фугасная Г., наступательного типа; корпус 1 этой Г., а также решетки 17, дающие осколки, изготовлены в ней из жести, более крупные металлическ. части-из алюминия. Остальные части Г.: 2-крышка, 3- воронка, 4-рукоять, 5-дно рукояти, 6- ударник,7-муфта ударника, 8-боевая пружина, 9-курок, 10-направляющая муфточка, 11-чека, 12-оттяжка с зацепом а, 13-ось оттяжки, 14-пружина оттяжки, 15-предохранительное кольцо, 16-упор, 18-запальная трубка, 19-малый капсюль, 20-завертка, 21-дистанционная трубка, 22-капсюль-детонатор, 23-детонатор, 24- разрывной заряд и 25-стопин. На фиг. 7 изображена ручная химич. Г. Конструкция этой Г. весьма сходна с предыдущей, разница только в составе заряда, которым здесь является О. В., и добавлении жестяного кружка а, закрывающего отверстие б в крышке, дна Г. в и крючка для носки г. Вес В. В., которым снаряжаются фугасные ручные Г.,обычно колеблется, в зависимости

Фиг. 5.

Фиг. 6.
