при этом свою резкость из-за появления вращающейся слагаемой поля в ПJлocти катушки.

3) Антенны Г. должны бьггь: а) одинаковых размеров и иметь одинаковые сопротивления высокой частоте, б) симметрично расположены относительно общей оси (мачты, к к-рой они подвешены).

а) Если антенны по размерам не равны, то в этом случае

Е = El sin wt-cos а и Е - Е sin wsin а и при минимуме

В табл. 1 показаны отклонения Да при различных :

Табл. 1.- Отклонения Да Л

при различ-

Величина

угла а

15°

+ 0°45

-0°41

-1°19

30°

+ 1°17

-1°12

-2°18

45°

-f-l°28

-1°24

-2°44

60°

+ 1°15

-1°13

-2°25

75°

+ 0°43

-0°43

-1°25

90°

Если одна из антенн сдвинута на некоторый угол относительно своего правильного положения, то

1 . ctgg

cose l+Ctga-tg£*

На фиг. 2 кривая 2 изображает отклонение минимума в Да при = 5°. Если сдвинута одна из катушек и одна из антенн, то искажения минимумов будут еще больше; в этом случае

1 0% о,

COS-COSS l + Ctga.tgI~ *S

Кривая 3 на фиг. 2 изображает отклонение минимумов при -ц> = Ъ° и = 5°.

б) Электрич. несимметрия антенн, помимо чисто механическ. причин (несимметричной конфигурации антенн, различной высоты над землей при провесах и др.), к-рых в большинстве случаев практики можно избежать, обусловливается также и вводами, обычно длиною в несколько м, которые создают неизбежную электростатич. несимметрию всей системы. При неравенстве емкостей и Сг (фиг. 3) токи в гониометрической катушке L от половины I и II антенны относительно земли (антенный эффект замкнутых антенн) оказываются в минимуме приема неравными по величине, разность их Jg примерно пропорциональна coiCi-C), токи сдвинуты по фазе, так как для тока Д , 1

tS<Pl =---5--

и для тока L

<лЬ -

tg (Р2 =

Следовательно, схема фиг. 3 при невозможности компенсации антенного эффекта не может обеспечить резкого минимума и для

правильной работы Г. непригодна. Последствия неравенства емкостей Ci и Сг в значительной мере м. б. ослаблены если центр катушки L заземлить (фиг. 4). В этом случае токи /i и /г не ответвляются соответственно на емкости Ci и С, а следовательно, в каждой половине катушки токи равны по фазе и приблиз. величине (Ji-/2 = 0). Незначительные неточности в намотке катушек, а также неравенство емкостей Ci и С2 м. б. затем скомпенсированы соответствующим подбором конденсаторов Сз и С. Если в заземляющий провод ab (фиг. 4) для каких-либо



I 2

1/ сТ

Фиг. 3.

Фиг. 4.

целей (напр., использование антенного эффекта замкнутой антенны) будет включена катушка самоиндукции, то симметрия системы снова нарушится, т. к. токи 1 и 1 начнут ответвляться соответственно на емкости Сг и Ci, с последующим расхождением по величине и сдвигом фаз. Т, о., для получения резкого минимума в Г. средние точки гониометрических катушек должны быть обязательно заземлены.

Схемы включения Г. Для целей радиоприема антенны Г. или настраивают или имеют ненастроенными-апериодическими. В первом случае связь между катушками гониометрическими и искательной



приемнику

Фиг. 5.

Фиг. 6.

берут слабой (коэффициент связи-порядка 3-5%), а наиболее рациональная схема всего устройства для реализации приведенных выше условий получает вид, показанный на фиг. 5.

Схема Г. с ненастроенными антеннами имеет вид, показанный на фиг. 6. Схема эта предложена Map кони и широко используется современной техникой радиоприема. Коэфф. связи между искательной и гонио-метрич. катушками в этом случае доводят до 50-80%. Наилучший по силе прием полу-



чается при условии Mpt =

Li-суммарная самоиндукция гониометрич. катушки и антенны (обычно Lg катушки берут равной La антенны), -сопротив.ле-ние антенной цепи, -сопротивление искательной катушки, Мдр - наивыгоднейшая взаимоиндукция; при Mpt напряжение на зажимах искательной катушки .х

=--,==.где jEJ-эдс, возбуждаемая в антен-

2 у Ri Кг

не сигналами, а L.2-самоиндукция искательной катушки. Так как поле внутри гониометрич. катушек не равномерно, а именно, как во всяком соленоиде, сгущается ближе к намотке и ослабляется к центру, то результирующее поле будет несколько отклоняться от своего правильного направления и эта ошибка Г. имеет октанальный характер, как ноказанб на фиг. 7. При слабых связях она незначительна-меньше 1°, при сильных


Фиг. 7.

связях В апериодическом Г. может достигать 4°. Для устранения ее, главн. образом, в пеленгаторах, где точность показания искательной катушки играет большую роль, намотка последней делается из двух секций, сдвинутых одна по отношению к другой приблизительно на 45°.

Гониометр с апериодическими антеннами нашел широкое применение для многократного приема в коммерческих приемных узлах Англии, Германии и Франции. По сравнению с другими видами направленных антенн Г. имеет следующие преимущества:


к остальным приемникам


к другим приемникам

Фиг. 8.

1) цри ОДНОМ антенном устройстве возмояен одновременный многократный направленный прием со всех желаемых направлений почти на любое число приемников на разных волнах; 2) характеристика направленного действия может быть легко проверена поворотом искательной катушки; это свой-

ство гониометра позволяет, в случае необходимости, очень точно установить минимум приема от мешающей станции, несколько смещая катушку относительно максимума ыа принимаемую станцию (корреспондента),

S NWO


катушки же антенне

Фиг. 9.

благодаря этому за счет небольшого ослабления силы приема от корреспондента самый прием получается без помех; 3) Г, обеспечивает хорошие условия для получения однонаправленного приема на любом приемнике в системе многократного приема.

Многократный прием м. б. получен путем включения гониометрич. катушек последовательно (фиг. 8,1)или параллельно (фиг. 8, II). Опыт показывает, что параллельное включение катушек более рационально, чем последовательное, по той причине, что при параллельном включении


Фиг. 10.

ВОЗМОЖНОСТЬ заземления центров всех гониометрических катушек обеспечивает сохранение резких минимумов в направленной характеристике калодого Г. (см. выше). Выбор коэфф. связи между гониометрическими и искательной катушками при многократном приеме определяется следующими условиями: 1) если прием ведется на фиксированных различных волнах, то связь берется сильной, порядка 40%; 2) если прием берется на близких волнах, при чем в процессе эксплоатации настройка приемников изменяется, связь берется слабой, порядка 5%. Устранение влияния одного приемника на другой путем ослабления связи приводит к уменьшению напряжения от принимаемой станции на зажимах искательной катушки обычно в 3-4 раза. Для получения приема на близких волнах в оптимальных условиях гониометрич. катушки д.ля случая параллельного включения связываются со специальным отвязывающим контуром по схеме, приведенной на фиг. 9.

Однонаправленный прием при Г. осуществляется по схеме фиг. 10 путем комбинирования приема от замкнутой и



открытой антенн; получающаяся в результате характеристика имеет ур-ие в полярных координатах e=ii(cos а+1), т. е. ур-ие кар-Д1фиды. В качестве открытой антенны часто применяется или вертикальный луч, подвешенный к той же мачте, на которой подвешены замкнутые антенны (фиг. 10,1), или же сами замкнутые относительно земли антенны (фиг. 10,11), для чего в провод,

* 3 приемнику

к 2 приемншсу

к и скат катушке

6 of

Фиг. И.

Фиг. 12.

заземляюпщй середины гониометрических катушек, включается катушка для связи с промежуточным контуром. Вызываемое этой катушкой искажение минимумов замкнутых антенн роли не играет, т. к. минимум однонаправленной характеристики получается в максимуме двусторонней характеристики (по закону cos а). На фиг. 11 изображена векторная диаграмма получения кардиоид-ной характеристики при Г.: вектор Е (пунктир)-напрянсение поля волны, и - эдс и ток в открытой антенне. Ер и. 1р - напряжение и ток в замкнутой антенне. Эта диаграмма получается при условии, что 1) открытая антенна безусловно апериодич-

на Еп La--1 2) замкнутые антен-

иы имеют Ер (О Lp 3) настроенный контур приемника не влияет на антенные цепи. Реализовать эти условия практически очень трудно; потому фазовые соотношения, указанные в диаграмме иа фиг. 11, практически несколько искансаются. В результате минимум одно направлен, характеристики теряет резкость. Если замкнутые антенны дают в контуре приемника эдс Е-cos а-sin cot,. а открытая антенна дает Е sin (o)t + <р), то

резу.чьтирующая характеристика получает следующей вид:

е = Е У cos а (cos а + 2cos (р) + 1. Для пол?чения резкого минимума открытую антенну связывают с контуром приемника помощью промежуточного фазирующего контура. При изменении настройки в контуре фазовый угол изменяется согласно ур-ию

, 2тс Х -Х,

где Яо-резонансная волна, -волна расстройки и 6-декремент контура. Т. о., меняя настройку фазирующего контура, можно подобрать такую фазу тока в нем, что <р в приведенном выше уравнении станет равным 0. При многократном приеме одна и та же открытая антенна используется для получения однонаправленного приема во всех приемниках. Открытая антенна в этом случае связывается с настроенным фазирующим контуром каждого приемника через ламну по схеме фиг. 12. Также находит нрименение и связь без посредства лампы.

Кроме фазовых соотношений, для получения правильной однонаправленной характеристики необходимо, чтобы эдс, получаемая в контуре приемника от замкнутой антенны, была равна эдс, получаемой от открытой антенны. Обычно, при Toii же самой геометрическо!! высоте подвеса замкнутой антенны, как и у открытой, действующая высота открытой антенны бо71ьше. Отношение действующих высот открытой и замкнутой антенн ~- = -, где i?-высота

подвеса антенн:, а п-чисто витков замкнутой антенны (замкнутая антенна предполагается треугольной). Поэтому связь с открытой антенной берут слабой;кроме того нек-рая потеря в слышимости от открытой антенны псчучается на фазирующем контуре. В установках многократного приема антенны обычно подвешивают к мачтам вы-, сотой в 40-70 м. Для приема волн порядка только 1 ООО-5 ООО м рационально применять мачты более низкие, порядка 20-30 м. Замкнутой аптенне обычно придают конфигурацию равносторон. или равнобедренного


Фиг. 13.


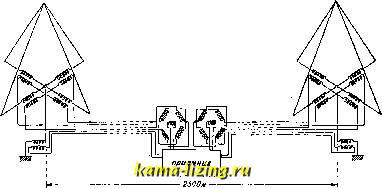

Фиг. 14.

треугольника. Самоиндукция таких антенн-порядка 800 ООО см.

Характеристика направленности современных Г. Направленный прием в современньгх приемных станциях является основным средством для борьбы с атмосферными помехами (см.); атмосферные разряды часто принимаются по преимуществу с одного направления. В качестве примера на фиг. 13 показана зави-
