Д. т. не боятся мороза и потому могут прокладываться в земле на значительно меньшей глубине, нежели металлические; они не подвергаются ржавлению и химич. воздействию протекаюгцей через них жидкости.

В солончаковой почве и в грунтах, насыщенных кислотами (как на территории химических заводов) или минеральными водами (как па курортах) применяют дерев, трубы машинного изготовления, при чем поверхность их покрывается толстым слоем асфальтовой массы, в к-рую д. б. погружены спиральные проволочные обмотки. Трубы с асфальтовой


Фиг. 7,



Фиг. 8.

покрышкой (пока последняя еще не застыла) прокатываются в деревянных опилках, чтобы лучше уплотнить асфальтовую массу.

По америк. данным, Д.т. обходятся почти на 45% дешевле чугунных. По данным НКЗ, Д. т. диам. 50-750 мм с машинной обмоткой для среднего давления (4 atm) обходятся


Фиг. 9.

дешевле чугунных труб на 20-25%. При прокладке и сборке получается также значительная экономия, ибо Д. т. прокладываются в земле на меньшей глубине, чем чугунные, при рытье канав не требуется слоленых креплений, обращение с трубами требует меньшей рабочей силы, заделка соединений производится без свинцовой заливки, и т. п. Однако, означенные экономическ. преимущества м. б. получены лишь в том случае, когда самые Д. т. изготовлены с возможной тща-

тельностью и аккуратностью, а сборка на месте производится людьми, имеющими достаточный опыт в этом деле. Д. т. должны получить широкое применение при устройстве длинных непрерывн. трубопроводов для подведения воды с далеких расстояний в целях водоснабжения населенных мест, гидравлич. станций, а таклее орошения земель.

Лит.: Розов И. А., Деревян. трубы, Америгс. техника , Нью Иорк, 1925, <S, Д р о з д о в В. А., Дерев, водопров. трубы из кленок по америк. способу, М., 1927; его же. Дерев, колодезные iracocLi и сверленые водопр. трубы, М., 1923; Turn сайге F. Е. а. R U S S е 1 Н. L., Public Water Supplies, N. Y., 1924; Bundscbu F., Druckrohrleitungen, Berlin, 1926; Flinn A., Weston R. a. Bogert C, Waterworks Handbook, N. У., 1927. B. Дроздов.

ДЕРЕЗА, мелкие кустарники из сем. Papi-Иопасеае, например, Sarothamnus scoparius Koch, Cytisus austriacus L., Caragana fru-tescens D C, и из сем. Solanaceae-Lycium barbarum L. Из этих растений наибольшее значение имеет Sarothamnus scoparius, кустарник высотою от 1 до 3,5ж, произрастающий на песчаных местах в южн. и ю.-з. областях европ. части СССР. Волокна его коры могут служить в качестве суррогата пеньки, кора-для изготовления бумаги, а листья и почки-в качестве приправы к кушаньям. Низкорослый кустарник Lycium barbarum служит иа юге для создания живых изгородей. Дерезняками называют в южных степях европ. части СССР также заросли низкорослых кустарников, состоящие из Caragana frutescens D С, Amygdalus nana L., Spirea crenata, Prunus chamaecerasus,

Cytisus biflOrUS LHerit. Н. Кобранов.

ДЕРЖАВКИ РЕЗЦОВЫЕ, оправки из поделочной стали, в к-рые вставляются короткие куски быстрорежущей стали, служащие резцами. Применяются они для обработки металлов вместо обыкновенных резцов как в целях экономии дорогой быстроренеущей стали и упрощения точки (однорезцовые державки), так и для уменьшения времени обработки (многорезцовые державки). Ординарные Д. р. делаются из обыкновенной углеродистой стали, обычно путем отковки в матрицах, и снаблсаются приспособлением для зажима короткого куска инструментальной или быстрорежущей стали, слулеа-щего резцом. По расположению резца различают три рода Д. р.: а) с горизонтальным расположением вставного резца, б) с наклоном, равным углу верхней рабочей поверхности резца, и в) с уклоном, равньш углу передней заточки. В первом случае приходится шлифовкой вырабатьшать всю форму острия, в обоих последних-точат лишь торцовую новерхность вставного резца. Д. р. первого типа применяются, гл. образом, для отрезных резцов (фиг. 1, в), а также при поштучном производстве, т. к. они позволяют обрабатывать различными вставными резцами разные материалы. Для массового производства более пригодны Д. р. двух последних типов, при чем, однако, для обработки различного рода материалов требуются различные Д. р. с соответственным уклоном резца (см. Резцы). Укрепление вставного резца в Д. р. должно допускать возмоленость установки его по высоте и обеспечивать достаточную неподвижность резца во время работы; для этого, кроме надежного за-



зкимного приспособления,необходимо уменьшить, насколько возможно, свес резца и Д.р.

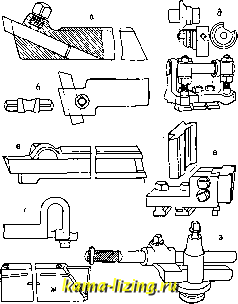

Число форм Д. р. весьма велико. На фиг. 1 приведено несколько типичн. примеров Д. р.: а-для тяжелых работ на токарных и строгальных станках, б-с эксцентриковым самозатягивающимся зажимом, в- отрезная, г-пружинная, д-для круглых


Фиг. 1.

фасонных резцов, е-для тангенциальных фасонных резцов, ж-державка, в к-рой зажим резца производится непосредственно инструментальным залшмом супорта, з-державка для внутренней расточки. При массовом производстве часто применяются многорезцовые державки, обрабатывающие за один ход супорта всю поверхность предмета, подлежащую обточке в один зажим. На фиг. 2 изображена обработка осевой шейки переднего колеса автомобиля с помощью двух Д. р.: одной-для продольной, другой-для поперечной обточки. Корпус этих Д. р. делается или из лучшего плотного чугуна или из стального литья. Наиболее широкое применение нашли себе многорезцовые державки в револьверных и автоматических токарных станках. Преимуществами однорезцо-вых державок являются: удешевление резца, значительное облегчение точки его и безусловная, не зависящая от рабочего точность углов лезвия. Первое почти утратило свое значение со времени введения резцов с наваренными лезвиями из быстрорежущей стали или стеллита. Недостатком Д. р. является значительно худший отвод тепла и уменьшенная жесткость сравнительно с цельными резцаьш равного сечения. Поэтому прн-


Фиг. 2.

менение Д. р. для тяжелых токарных и строгальных работ является нецелесообразным.

Лит.: Гипплер В., Токарное дело и его инструменты в современном производстве, Берлин, 1922; R е 1 п d 1 J., Spanabliebende Werkzeuge fur d. Metall-bearbeitung u. ihre HilfselnricMungen, <Schrlften d. Arbeitsgem. deutsch. Betriebsing. , B. 3, Berlin, 1925; Simon E., Die Schneldstahle, 2 Auflage, В., 1919, 3 Aufl. (in Vorb.), В.; Machinerys Encyclopedia, v. 6, p. 297-300, N. Y., 1925.

ДЕРИВАЦИЯ, явление отклонения траектории полета продолговатого, вращающегося вследствие нарезов в канале оружия снаряда от плоскости стрельбоГ, т. е. вертикальной плоскости, проходящей через ось . канала. Д. является результатом сопротивления воздуха и вращения продолговатого снаряда вокруг оси фигуры во время полета (см. Баллистика). В авиации при бомбож-тании (см.) с самолета для придания бомбе при падении большей устойчивости применяется винтовой стабилизатор, сообщающий снаряду вращение вокруг продольной оси его; сопротивление воздуха и вращение бомбы вызывают также Д., т. е. отклонение траектории падения от плоскости метания. В орудиях и винтовках с нарезкой, идущей слева вверх направо, при расположении центра сопротивления воздуха между ц. т. и вершиной снаряда, Д. при прицельной стрельбе происходит в сторону вращения снаряда, т. е. вправо от плоскости стрельбы. Д. называют не только явление отклонения снарядов, но и самую величину этого отклонения. Чем больше крутизна нарезки и чем круче траектория, тем больше Д.; кроме того, Д. увеличивается с увеличением дистанции стрельбы, но не пропорционально ей, а быстрее. Д. является величиной вполне определенной для каждого орудия и его снаряда на данную дистанцию и м. б. учтена перед выстрелом; для этого ось орудия направляют левее линии прицеливания, пользуясь для наводки прицелом, смещенным относительно вертикальной плоскости, проходящей через ось орудия, в сторону противоположную Д. (Величины перемещений прицела имеются в особых таблицах стрельбы, составленных для каждого рода орудий и для различных дистанций стрельбы.) При стрельбе из винтовки на среднюю дистанцию, Д. пуль вправо почти парализуется влиянием примхшутого штыка, благодаря которому дуло оружия при выстреле, до вылета пули, несколько отклоняется влево: примкнутый с правой стороны штык перемещает ц. т. винтовки вправо от оси ствола, вследствие чего равнодействующая давления пороховых газов, направленная по оси ствола, дает поворачивающий момент, отклоняющий дуло винтовки влево. На малых дистанциях стрельбы отклонения пуль влево от влияния примкнутого штыка настолько значительны, что вызывают необходимость смещения мушки влево от вертикальной плоскости, проходящей через ось капала ствола, на некоторую определенную величину. При стрельбе из винтовок без штыка и с примкнутым штыком на большие дистанции, для попадания необходимо, учитывая Д., прицеливаться в точку, лежащую левее цели.

Лит.: Козловский Д., Артиллерия, кн. 2, М.-Л., 1927; Н и л у с и Маркович, Полныйкурс артиллерии, вып. 3, П., 1916; Cranz С. Lebrbuch der Ballistik, В. 1, Berlin, 1925. А. Знаменский.



ДЕРМАТИН. 1) Д., де р мато ид, род односторонней клеенки, изготовленной на касторовом масле и применяемой во многих случаях в качестве заменителя кожи. Д. применяется для обивки мебели, сидений в экипажах и в частности в аэропланах, обивки стен в комнатах, ж.-д. вагонах и т. д., для кпилшых переплетов и различных поделок. Из общих требований, предъявляемых к Д. как клеенке (см.), особенное значение имеет требование эластичности и прочного приставания мастики к волокнистой основе Д. Подвергаясь постоянному изгибанию, изми-напию и растяжению, мастиковая пленка Д. не доллша трескаться и отделяться от ткани, на которую наложена. Д. изготовляют из бязи или другой хл .-бумажной ткани, которую предварительно грунтуют крахмальным клейстером так, чтобы мастика не проникала сквозь ткань, но вместе с тем впитывалась ее поверхностью. На просохшую загрунтованную ткань наносят мастику из краски, растертой на касторовом масле, и раствора нитроцеллюлозы или целлона в амилацетате; амилацетат для удешевления иногда заменяют ацетоном или кетоновым маслом, но последнее вызывает у рабочих головную боль. Нитроцеллюлоза получается либо с артиллер. складов (испорченный порох), либо из старых кнгюфильм. Наложение смеси производится без нагрева, при помощи особой машины-шп а ирамы. Через иек-рое время поверхность мастики покрывают копаловым лаком, наносимым из-под ножа (при помощи ракля). После засыхания лака по Д., при помощи нагретых каландров, выдавливается узор. Если Д. многоцветный (напр., обои), то вторая и последующие краски наносятся, уже после лакировки, разведенными то лее на копаловом лаке. Д. с вытесненными выпуклыми узорами называется дерматин-гранитолом или просто гранитолем. В СССР Д. производится заводом в Кунцеве, под Москвой.

Лит.: Kunststone , Miinchen, 1919-20.

2) Д., минерал, близко стоящий к змеевику. Имеет бурый или зеленый цвет, жирный блеск, почковидную форму. Встречается иа змеевиках (Вальдгейм в Саксонии). Содержит закись железа. п. Флоренский.

ДЕРНОРЕЗ, особый В1щплуга (см.), предназначенный для нарезания дернины с целью обкладки ею земляных откосов (д е р и о в-к а) для укрепления их от оползания. Д. имеет горизонтальный треугольный лемех а (фиг. 1), подрезающий пласт дернины, и нож Ъ, отрезающий дернину сбоку. Отрезанный пласт отводится в сторону вертикально поставленной доской с, соответствующей отвалу обыкновенного плуга и имеющей изогнутую цилиндрич. поверхность, по которой пласт скользит отрезанным краем; в других Д. ставится плоская доска под углом 40° к направлению движения. Отрезанный Д. пласт дернины м. б. скатан рулоном и легко перенесен на место одерновки. Если леела-тельно нарезать дери прямоугольными пластинами, то по поверхности луга пропускают в одном направлении нолеевое орудие-скарификатор (см.), к-рый наносит вертикальные прорезы на леелаемом расстоянии друг от друга, а затем перпендикулярно ходу ска-

рификатора пускают Д. и получают прямоугольные шашки дернины требуемого размера, напр., 25x35 см. Д. дает в соединении со скарификатором гораздо более производительную работу и более правильной формы шашки, чем это м. б. достигнуто помощью ручного заступа. Представленный на



Фиг. 2.

Фиг. 1.

фиг. 1 Д. присоединяется вместо плужного корпуса к грядилю и передку сакковского плуга, точно так же, как и рама со скари-фикаториыми ножами.

Д. называют ташке орудие (фиг. 2) для разрезания дернины и древесных корней на участках из-под леса с целью облегчения дальнейшей обработки, но чаще последнее орудие носит название резака, или лугореза, так как состоит из одного массивного нолеа, прикрепленного к грядилю с упряжным крюком; для управления служат ручки, а для устойчивости хода и перевозки-колесо, устанавливаемое на высоту, соответствующую глубине хода нолеа.

Лит.: Д е б у к. И., Луговые орудия, СПБ, 1912; Черняев В., Земледельческие орудия и машины, СПБ. 1875; Strecker W., Die Kultur А. Wiesen, 3 Aufl., В.. 1914. Б. Криль.

ДЕСЕНСИБИЛИЗАЦИЯ, понюкение свето-чувствите.тьности фотографических пластинок, достигаемое предварительн. обработкой экспонированных фотопластинок в растворе десенсибилизатора или прибавлением по-последпего к готовому раствору проявителя, после чего проявление можно вести при ярком меелтом свете или при свече, а не при темном красном свете, как обычно. Первые попытки Д. были сделаны Людвигом (1903 г.), применившим коксин, и Люмьером и Зейе-ветцом (1904 г.), предложившими т. н. хри-зосульфит-смесь пикрата магния и сульфита. Фрейнд (1910 г.) предлонеил другой (химич.) метод поншкения светочувствительности бромистого серебра посредством перевода его в менее светочувствительное йодистое серебро. Однако, этот метод, далее в улучшенном Ренвиком виде, ие имел большого практическ. значения. Исследования Люпно-Кра-мера показали, что светочувствительность бромистых пластинок сильно понижается
