ИЗ д. приготовляют путем растворения в 25 ч. воды 15 ч. декстрина, 5 ч. уксусной к-ты и 2 ч. сахара. Марочный клей приготовляется растворением в 50 ч. воды 20 ч. декстрина, 10 ч. уксусной к-ты, 10 ч. 95°-ного алкоголя. В спичечном производстве Д. употребляют как склеивакщее вещество при приготовлении горючей массы, а также для приготовления намазки, т. е. химич. массы, к-рая употребляется для образования зажигательных поверхностей на спичечных коробках. Растворимый крахмал под маркой Трагант и н употребляется как связывающее средство для формовочной земли при чугунных и стальных отливках.

Декстрин, растворенный в воде, очищенный и затем выделенный из раствора высу-щиванием, внещним видом напоминает и вполне заменяет естественные растительные камеди (аравийскую камедь, гумми).

Лит.: Крахмалы-ост 201-204, Декстрины- ОСТ 205-207, 211, М., 1928: Баканов Н. А., Крахмало-наточное, декстриновое и саговое производство, Москва, 1927; Бобков П., Стандартизация крахм. продуктов, вырабат. из картофеля, С.-х.

кооперация и стандартизация сел.-хоз. продукции. Сборник статей, М., 1927; Шорыгин П., Химия углеводов и ее применение в промышленности, М.-Л., 1926; Прянишников Д. Н Химия растения, вып. 1-Углеводы и некоторые сопутствующие им вещества,М., 1907; Ullm. Enz., В. 3, p. 749-772; в г е u е г С, Kitte и. Klebstoffe, 2 Aufl., Lpz., 1922; Muspratts enzyklopad. Handbuch d. techn. Chemie, B. 2, Brschw., 1927. П. Бобнов.

Д. В ситцепечатании И в отделке тканей находит щирокое применение. Обладая высокой клейкостью, но жидкой консистениией даже в N растворах, Д. в ситцепечатанрш применяется с прибавкой других заглушающих веществ, как крахмал и Трагант. Д. употребляется, гл. образом, при приготовлении щелочных (кубовых) печатных красок, т. к. он устойчив к щелочам и способствует восстановлению красителей. В аппретуре Д. заменяет крахмал при сортировании окрашенных, гл. обр., в черный цвет товаров, т. к. он при высыхании образует прозрачную пленку, не меняющую глубины черного цвета.

Лит.: Herzlnger Е., Appreturmittelkunde, Wittenberg-В.,1926; D ёг1 W., Dextrin als Аррге-turmittel, Farber-Ztg , В., 1912, 4. А. Порай-Кошиц.




Фиг. 1.

ДЕЛИТЕЛЬ НАПРЯЖЕНИЯ, см. Трансформатор.

ДЕЛИТЕЛЬНЫЕ АППАРАТЫ, аппараты для точной установки обрабатываемой детали по отношению к обрабатьшаюшему инструменту, когда деталь после каждого процесса обработки д. б. повернута около своей оси на определенный угол.

Простая делительная головка (фиг. 1) применяется на фрезерных, строгальных и шлифовальных станках нри обработке граней, параллельных оси детали, при нарезке шестерен и фрезеров с прямьши зубьями и друг, аналогичных работах. В бабке 1 делительной головки имеется шпиндель 3; на одном конце шпинделя закреплен маховичок 5 и делительный диск 6; по окружности диска на равном расстоянии имеются прорези, в которые входит защелка 7; для предупреждения вращения шпинделя во время работы служит зажим 8. Обрабатываемая деталь 9 или устанавливается на центрах делительной головки и бабки 2 и соединяется поводком 4 со шпинделем, или зажимается в патрон шпинделя. Число равных угловых перемещений шпинделя, при котором он совершает один полный оборот вокруг своей оси, называется числом деления. Число прорезей делительного диска должно быть равно требуемому числу делений или быть числом кратным ему. Преимуществом простой делительной головки является ее простота; недостатками: 1) ограниченное число разных делений, которое возмолшо осуществить с помощью одного де-лнтельн. диска, что вызывает необходимость иметь большой набор дисков, и 2) невозможность осуществить одновременно вращательное и поступательное движения обрабатываемой детали, совокупность к-рых необходима при нарезке винтовых зубьев, спи-ральн. сверл и при др. аналогичных работах.

В универсальной делительной головке (фиг. 2) опора шпинделя 3 расположена в детали 2, к-рая м. б. повернута по отношению к корпусу 1 вокруг горизонтальной оси на угол до 90°. Наклон шпинделя отсчитывается по шкале. Для непосредственного деления на шпинделе имеется делительный диск 4, в отверстие к-рого входит защелка 5. Наклон шпинделя, фиксируемый залсимным болтом 6, дает возможность производить обработку ко-


нических или наклонных поверхностей. Для осуществления простого, сложного и дифференциального делений шпиндель 3 соединен с валом 8 червячной передачей 7; на валу имеется рукоятка 9 со штифтом 10, входящим в отверстия второго делительного диска 11; диск свободно посажен на червячном валу; штифт 12, входя в отверстия диска, закрепляет его положение. Делительный диск имеет шесть концентрических рядов отверстий; для соединения с любым рядом отверстий диска штифт 10 может радиально перемещаться. Каждая универсальная головка снабжается обьшно тремя дисками с числом отверстий в одном ряду от 15 до 49. Большинство заводов выполняют червячное колесо с 40 зубьями, а червяк-одноходовым, следовательно, одному полному обороту рукоятки 9 соответствует поворот шпинделя на окружности. Обозначая через щ число поворотов шпинделя и через щ число поворотов червячного вала, будем иметь равенство щ=40п1; если, например, требуется обрабатываемую деталь повернуть на /gg окружности, то число оборотов червячного вала будет равно

следовательно, рукоятка вала д. б. повернута при закрепленном неподвижно дели-тельно.м диске на один полный оборот и на 5 делений окружности диска с 35 отверсти-


Фиг. 2.

ями или на один полный оборот и на 7 делений окружности с 49 отверстиями. Приведенный способ деления называется простым делением.

Число разнообразных делений м. б. значительно расширено применением способа сложного деления, при котором, кроме вращения червячного вала, вращают на некоторый угол делительный диск 11, пользуясь установочным штифтом 12. Если, например, при неподвижном диске рукоятка со штифтом 10 будет передвинута на одно деление окрулсности с числом отверстий х, а затем диск, соединенный со штифтом 10, будет повернут в обратную сторону так, что штифт 12 переставится на одно деление по окружности диска с числом отверстий , то в результате этого червячный вал повернется на i - = часть полного оборота,

а шпиндель повернется на

у - X ху

45 часть



33 7 231 231

оборота. Если шпиндель надо повернуть на часть оборота, то на делительн. диске штифты нужно переставить не на одно деление, а наМ делений, при чем М так

как М д. б. целым числом, то числа х и у отверстий диска д. б. так подобраны, чтобы при подстановке их в ур-ие для определения М получилось целое число. Если, например, надо нарезать шестерню с 154 зубьями и, следовательно, при обработке шестерни шпиндель необходимо поворачивать на /154 окружности, то, выбирая делительный диск с числом отверстий 21 и 33, мы получим

Wibl- рекомендован таклсе способ разложения получающегося дробного числа поворотов червячного вала на два слагаемых; если, напр., требуется повернуть шпиндель на /231 оборота, то число оборотов червячного вала

%=40.Va3i=

разлагая знаменатель на множители, будем иметь число оборотов

згугц + 3.7.11 = /21 + Vss

т. е. рукоятку вала нужно будет повернуть на три деления окружности с 21 отверстием, затем делительный диск вместе с рукояткой повернуть в ту же сторону на одно деление окружности с 33 отверстиями, соответственно переставив штифт 12 ъа. одно отверстие.

Дифференциальный способ дел е н и я применяется во всех тех случаях, когда указанными выше методами деления нельзя получить требуемого поворота детали. При дифференциальном способе деления делительный диск также должен поворачиваться на определенный угол, но, в отличие от сложного деления, при дифференциальном делении вращение делительного диска 23 и рукоятки 9 совершается не последовательно, а одновременно. Для этого делительный диск системой зубчатых передач соединяется с червячным валом (фиг. 3,-разрез


Разрез по CD i

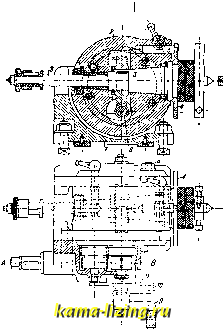

Фиг. 3.

фиг. 2 по АВ, и фиг. 4). В этом случае вращение рукоятки 9, как указано было выше, через червячный вал 8 и червячное колесо 7 передается шпинделю 5; на удлиненный (путем специальной насадки) конец шпинделя надевается сменная шестерня ш. Две другие сменные шестерни Ша и Шд, будучи жестко соединены друг с другом, вращаются на оси державки 13. Шестерня находится в зацеплении с шестерней Шг, шестерня Шз-в зацеплении со сменной шестерней Ш4, посаженной на вал 24; вращение вала 24 шестернями 25 и 26 с винтовыми зубьями передает-

ся валу 27, который шестернями 25 и 29 соединяется с шестерней 20, составляющей одно целое с втулкой делительного диска, свободно сидящей на червячном валу. При вращении рукоятки будет вращаться и делительный диск, связанный с червячным валом указанной системой зубчатых передач.


Вся система передач состоит из переменной части (шестерни ш1ч-Ш4) и постоянной части, состоящей из червячного вала, червячного колеса, шестерен 20,19,18, 16 и 25. Передаточное число системы постоянных шестерен большинством з-дов выполняется равным 1:1. Направление вращения отдельных шестерен указано на фиг. 4, при чем на фиг. 4,В сменная передача uii-m не указана и помещена отдельно на фиг. 4,С. Дифференциальное деление заключается в следующем: если при заданном числе деления п число поворота

рукоятки щ = - не может быть осуществлено вышеизложенными методами простого и сложного деления, то число щ заменяют

суммой двух дробей и , при чем дробь

выбирается так, чтобы знаменатель у соответствовал одному из чисел отверстий диска, тогда числитель х покажет число делений, на к-рое нужно повернуть рукоятку; дробь

Т 40 ос Г

, определяемая из равенства п~уИ ет необходимый единовременный поворот делительного диска, который можно будет осуществить, подобрав шестерни т-у, ш., Шд и Ш4 так, чтобы число передачи сменных шестерен г=5;==. Положительное

значение г указывает на то, что при вращении рукоятки 9 диск должен вращаться в том же направлении, при отрицательном значении-в обратную сторону; в последнем случае для перемены направления вращения включается одна дополнительная сменная шестерня. Универсальные делительные головки обычно снабжаются 12 сменными шестернями с числом зубьев: 24, 24, 28, 32, 40, 44, 48, 56, 64, 72, 86 и 100. Если, например, обрабатываемую деталь требуется повернуть на /ssg окружности, то при нормальном наборе дисков этот поворот не может быть произведен методом простого и сложного деления, но легко осуществим при помощи дифференциального деления. Для поворота шпинделя на 1/239 окружности рукоятка должна быть повернута на *°/239 окружности; ближайший к заданному легко осуществимый поворот рукоятки есть * /24о = Ve. но этот поворот
