D=530 мм, Н=530 мм, вес с водой и маслом 74 ООО кг, или 24,4 кг на 1 IP. Картер и рубашки сделаны из стали. Верхняя часть поршня стальная, нижняя- чугунная, Охлалс-дение поршня масляное, Нефтяньгх клапанов 2 на цилиндр, связанных общей поперечиной. Подъем их игл регулируется, как и давление форсуночного воздуха. После войны двигатели этого типа с уменьшенной мощностью были установлены на коммерческих судах и ряде береговых электростанций. Прототипом этой машины был шестицилиндровый двигатель; =1 200 ЬР ири 450 об/м., =6,00 aim, D =420 мм, Я=420 мм, вес 21,4 кг

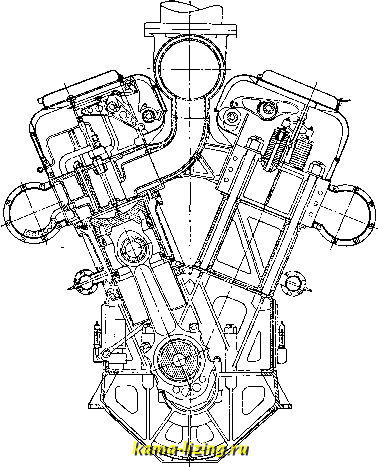

пятся к той же плите. Двигатель Трейбе-ра (фиг. 24; N.=3 ООО IP, D=406 мм, И = =406 лш, вес 9,5 КЗ на 1 эффективную силу)



Фиг. 23.

на 1 ЬР. Двигатель Виккерса (фиг. 23) являлся стандартным двигателем англ. подводных лодок, строился с 6, 8 и 10 цилиндрами, с эфф. мощностью соответственно 600, 800 и 1000IP, Б=368.%ж,Н=381 380 об/мин., р = 5,9 afm; вес 8-цилиндрового двигателя с водой и маслом = 25,5 т. Двигатель-ревер-

сивный, бескомнрессорный. Нефть от насосов, расположенных на переднем конце вала, под давлением 205-210 atm подается в общую магистраль. Подача в цилиндр регулируется иглой нефтяного клапана, давление в магистрали - перепускным клапаном, подача насосов-периодом от-хрытия всасывающих клапа-пов. Пусковые клапаны на цилиндрах автоматические, воздух к ним подводится от распределительной коробки. Цилиндры верхними фланцами ле-лсат на верхней плите станины, к которой сшхзу крепится фланец рубашки из листовой сварной стали. Крышки кре-

Фиг. 24.

бескомпрессорный, реверсивный интересен использованием конструкций авиамоторов. Характеристика двухтактного двигателя MAN для подводных лодок дана в табл. 2.

На теплоходах двигатели работают или непосредственно иа гребной вал или через передачу. Первое возможно только лишь в том случае, когда число оборотов двига-

Табл. 2. - Характеристика двухтактных двигателей MAN для подводных лодок.

Число цилиндров

п оО/м.

DIH в мм

Скорость поршня

в л1-ск-

в кг см-

Отнош.объема продувн. насоса к объему рабоч. цил.

240/260

4,33

4,34

1,31

417 *

5,32 *

310/340

5,10

4,12

1,35

1053 *

5,11 *

310/500

4,58

4.32

1,50

876 ♦

6,31 *

* Наибольшие достигнутые значения.

теля лежит в пределах чисел оборотов экономической работы движителя. Так как




Фиг. 25.

движители требуют для хорошего кпд довольно низкого числа оборотов, то двигатели получаются громоздкими. Для умньше-ния веса двигателя устанавливают промежуточную механическую, гидравлическую или электрическую передачу.В зубчатой передаче завода Блома и Фосса для установки с 2 двигателями, работающими на один вал, удары в зацеплении смягчены тем, что шестерня насажена на полый вал, через к-рый проходит длинный (-9,5 м) промежуточный вал. З-д Фалька применяет особую гибкую муфту, в которой зигзагообразртая пружина между зубцами двух половин муфты поглощает удары. Завод Вулкан вводит между передачей и двигателем гидравлическую реверсивную муфту (фиг. 25). На американских теплоходах получила широкое распространение электропередача.

Лит.: Б а л д и н С, Двигатели внутр. сгорания, Прага, 1923; ДуббельГ., Двигатели внутр. сгорания, Одесса-Москва, 1927; Шольц В., Судовыенефт. двигатели внутр. crop.,пер. с 3 нем.изд., Одесса, 1926; Зейлигер М., Дизеля повышенной мощности, Л., 1928; Ford L., Practical Marine Diesel Engineering, N. Y., 1925; С h a 1 к 1 e у A. P., The Diesel Engines for Land a. Marine Work, London, 1915; К б r-n e г К., Der Bau d. Dieselmotors, В., 1927; F б p p 1 O., Strombeck H., Ebermann L., Schnell-laufende Dieselmaschinen. Beschreibungen, Erfahrun-gen, Berechnung, Konstruktion u. Betrieb, 3 Auflage, В., 1925; Magg J., Dieselmaschinen. Grundlagen, Bauarten, Probleme, В., 1928. A. Сушинин.

ДВИЖЕНИЕ, см. Механика теоретическая.

ДВИЖЕНИЕ ВОДЫ. Законы Д. в. имеют широкое применение в гидротехнике при расчетах каналов, трубопроводов, плотин, вы-правительных и других сооружений. Д. в. бывает равномерное и неравномерное, без напора и с напором.

Движение воды в открытых руслах, а) Равномерное движение воды. Необходимым условием равномерного Д. в. является постоянство живого сечения, материала и характера(щероховатости) русла, уклона дна и расхода воды. При этих условиях из основного уравнения для установившегося движения жидкости (см. Гидравлика) получает ся следующ. формула Ш е з и (Chezy) для равномерного Д. в. в открытых руслах: vhVRi, где V-средняя скорость водотока, к-опытный коэффициент,

Л = -гидравлический радиус, равный отношению площади живого сечения к подводному (смоченному) периметру TJ, и г- уклон потока. Величина к изменяется, в зависимости от шероховатости русла и его конфигурации, довольно значительно. При приближенных вычислениях его можно при-

нять равным 50, вообще же для определения к был предложен целый ряд формул.

Наиболее употребительными были до последнего времени (примерно до 1925 г.) и применяются в нек-рых странах до сих пор:

1) Ф-лы Гангилье-Куттера: (Ganguillet-Kutter):

fc =

п г

/ 0,00

00155\ П

членом

уклонов

0,00155

/ Vr

г0,0005 можно пренебречь тогда /с = (23-ь): (1 + 23:)

или применить так называемую старую фор-100 vk

мулу Куттера: к =

2) Ф-л а

m + V r Б а 3 е н а (Bazin):

Табл. 1.

В ф-лах Гангилье-Куттера и Базена и, тис называются коэфф-тами шероховатости; значения их для наиболее характерных состояний русла см. ниже в табл. 1.

С 1925 г. (преимущественно в Германии) формулы (1) и (2) вышли из употребления, и при расчете открытых русел стали применяться более простые степенные формулы, а именно:

3) Ф-л а Маннинга (Manning):

4) Ф-л а Форхгеймера (Forchheimer):

в формулах (3) и (4) коэффициент шероховатости п тот же, что и в формуле Гангилье-Куттера (см. табл. 1).

Значения коэффициентов п, тисдляраз-личиых русел.

Русла

Русла с очень гладкой обделкой (цементной, из гладко

выстроганных досок) ....

0,010-0,014

0,12-0,15

0,06

Русла с гладкой обделкой (из тесовой или кирпичной кладки или неостроганных

досок) ............

0,016-0,018

0,20-0,25

0,16

Русла с грубой обделкой (из бутовой кладки, булыжной

мостовой) ..........

0,020-0,023

0,35-1,00

0,46

Русла земляные правильной

.формы ............

0,025-0,028

1,50-1,80

0,85

Русла земляные в обычных условиях с небольшим количеством гравия и водоро-

слей .............

0,030-0,035

1,50-2,00

1,30

Русла земляные с крупными камнями или обильно за-

росшие ...........

0,040

2,00-2,20

1,75

Приведенные ф-лы находят применение гл. обр. при расчете искусствен, каналов; при расчетах же естественных потоков (особенно рек с подвижным ложем) пользуются ф-лами, где отсутствуют и коэфф. шероховатости и R. Таковыми являются ф-лы Кри-стена (Christen), Матакевича (Matakiewicz), Линдбое (Lindboe), Германека (Негшапек).



5) Ф-л аКристена:

где В-средняя ширина, -средняя глубина русла, т-коэффициент, характеризующий степень насыщенности рек наносами; для рек с наносами m = 7, а для рек без наносов т = 32; для каналов же, если придер-лшваться приведенных выше в формулах Базена и Гангилье-Куттера подразделений обделки русел, значения для т: I-57-54, 11-56-52, III-39-30, IV-28-20, У- 18-16 и У1-11.

6) Ф-л а М а т а к е в и ч а:

,0493 + 10 *

7, +

2,2 +1ш

Имеется таблица, приведенная у Вейрауха, дающая непосредственно среднюю скорость V при f j от 0,1 до 7,0 м и уклонах i от 0,000025 до 0,01. Средние скорости колеблются от 0,028 до 8,993 м/ск.

7) Ф-л а Линдбое действительна для естественных потоков при Bj = 10 M,imaj; =

=0,005, = 0,1 и выражает г; = /с Я г* .

\ -о /пигх

Для различных значений г, tvs. -g- численные значения коэффициентов сведены в следующую таблицу, даюшую значения v.

Табл. 2. -Значения v в м-сп~

Средняя глубина русла

Уклон: i < 0,0006

% < 0,028

0,028 <~ < 0,1

1т<1,12м 1,12л{< ttn<S,65m

23,37(0,822- -j 24,11/0,822- -j t;;

27,45 ( 0,822 ( \ В) m

8,19 ( 2,293-)f г

8,45 ( 2,293-%)t° i . V в ) m

9,62 ( 2,293-Mr i<

Средняя глубина русла

Уклон: 0,0006 < i < 0,005

j? < 0,028

0,028 < % < 0,1

tm < 1,12 м 1,12 JM< iOT<3,65 At tm> 3,65 м

33,860,822

34,94(0,822 - iAfi

39,77(0,822-)t ;;г .

11,80(2,293 -%)<° iM7

12,24(2,293 - -h-H

13,94(2,293 - ЩьЧ -

8) Для рек с подвижным ложем Германек дает следующие простые степенные формулы:

при tm <1,Ь м .........1? = 30,7 tr,

1,5 tm 6 м.......щ = 34,0 tn

t,;, > 6 JW........... = 44,5 t °

.0,4

Прежде чем остановиться в расчетах гидротехнических сооружений на определенной формуле, необходимо тщательно проверить имеющиеся результаты непосредственных измерений с данными, полученными по возможности в том же районе по различным ф-лам, и остановиться на той из них, при к-рой суммы положительных и отрицательных отклонений вычисленных величин от измеренных наиболее близки друг к другу

и при которой получается наименьшее число крупных отклонений (например, больше 0,2 м-ск~). Вообще же для предохранения русла искусствен, потоков от размыва нельзя допускать V выше след. пределов для различных грунтов (в м-ск~): илистая земля и мягкая глина-0,10; жирная глина- 0,15; глина и крупный речной песок-0,30; хрящ-0,61; гравий-0,91; грубокаменистый грунт-1,22; сланец и конгломераты-1,83; тяжелая галька-2,25; ска.ла-3,05. Для мостовой средняя скорость принимается от 2,0 до 2,5 м/ск, для каменной кладки и деревянных лотков - до 4,0 м/ск. Для предохранения от осаждения наносов средняя скорость не должна быть меньше 0,25 м/ск при илистых и 0,50 м/ск при песчаных наносах.

Выбор формы и размеров кана.пов зависит от целого ряда условий. Расход Q обычно задан заранее, площадь живого сечения F определяет объем выемки, а следовательно, и стоимость канала; подводный периметр и определяет стоимость обделки и укрепления дна и откосов; при отсутствии укрепления форма каналов определяется углом естественного откоса грунта. Пределы колебания скорости зависят от условий размыва и отложения наносов; увеличение уклонов часто сопряжено с опасностью понижения полезного напора воды. При учете всех указанных условий наивыгоднейшие размеры каналов определяют методом последовательных подстановок и приближений, задаваясь различными скоростями и подбирая ту наивыгоднейшую скорость, которая и соответствует наименьшим затратам как строительным, так и эксплоатаци-онным. Различные формы поперечных сечений каналов и их расчеты- см. Каналы.

б) Неравномерное движение вод ы характеризуется изменением средней скорости V при переходе от одного сечения к другому и вызывается всяким изменением живого сечения или уклона потока. Плавное повышение водной поверхности в зависимости от преград или сужений русла (плотина, мостовые быки) называется подпором, плавное же понижение поверхности-с и а д о м, резкий подъем - прыжком воды, резкое пони-лгение-водопадом. При математич. решении вопросов неравномерного Д. в. исходят из цредположения медленных изменений живых сечений, а следовате.яьно, и средних скоростей. Поэтому формулы неравномерного движения относятся но преимуществу к искусственным каналам, а не к естественным руслам. Основное уравнение неравномерного движения воды имеет вид: . d2 d fv\ у dx dx [2g) km
