например элементаGF, предполагают постоянным. Затем строим перемещение точки F, откладывая отрезок ASgf=gf параллельно GF. Зная теперь перемещение точки G, принятое равным нулю, и точки F, равное gf, строим перемещение точки С, для чего из f откладываем отрезок ASf, равный и параллельный приращению длины стержня FC, и из точки отрезокzi-Sp, равный и параллельный приращению длины стержня GC. Из концов этих отрезков восстанавливаем перпендикуляры, точка пересечения к-рых с определит отрезок дс, равный по величине и

направлению перемещению точки С. Имея теперь на диаграмме точки, соответствующие перемещениям точек С vi. F, строим перемещение точки D, и т. д. При этом окажется, что благодаря сделанному нами предположению о неподвижности узла G и направления стержня GioHopH. точки А -R Е сместятся с опор и займут положение А и Е. Чтобы совместить эти узлы с опорами, надо дать всей ферме поступательное движение до совмещения точек А ж А и вращательное движение до совмещения точки Е с плоскостью подвижности правой опоры. Истинные перемещения узлов при этом окажутся равными геометрической сумме перемещений, найденных в предположении неподвижности узла G, и перемещений от поступательного и вращательного движений фермы в целом. Эти геометрические суммы можно построить следующим образом. Из точки е проводим прямую, параллельную направлению возможного перемещения узла Е, т.е.горизонтальную прямую, и из точки а проводим прямую, перпендикулярную этой прямой; точку пересечения этих двух прямых обозначаем через е . На отрезке ае строим фигуру, подобную чертежу фермы, но повернутую на 90, и обозначаем узлы теми же буквами, что и на чертеже фермы, но с двумя значками. Отрезки между двумя одинаковыми бук-

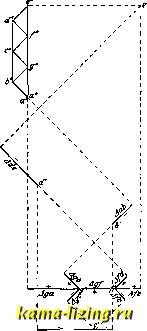

г1са da

Фиг. 12.

вами и будут равны по величине и направлению действительньшс перемещениям соответствующих узлов, при чем направление этого перемещения будет от точки с двой-ньш значком к точке с одиночным значком. Построение Виллио, обладая тем преимуществом, что сразу в одном построении получаются полные перемещения узлов, все же сравнительно реже применяется в русской праАтике, чем метод упругих грузов. Объясняется это тем, что в этом способе неизбежно накопление чертежных ошибок и результаты могут получиться с значительными погрешностями. Во Франции, однако, применяют преимущественно диаграмму Виллио.

Лит.: Прокофьев И. П., Теория сооружений, ч. 3, Москва, 1928; Симинский Р. К., Строительная механика, ч. 2, Киев, 1927; Т и м о ш е н-к о С. П., Курс статики сооружений, ч. 1, изд. 2, Л., 1926; М ю J1 л е р-Б р.е с л а у Г., Графич. статика сооружений, т. 2, пер. с нем., СПБ, 1910-13; М й 1 1 е г-В г е S 1 а U Н., Die Grafische Statik d. Baukonstruktionen, В. 1, Leipzig, 1922; Pirlet J., Kompendium d. Statik d. Baukonstruktionen, B. 2, T. 1, Berlin, 1921; Land, Kinematisctie Theorie d. Statik bestimmt. Trager, Ztsclir. d. Oesterr. Ing.- u. Archit.-Ver..), Wien, 1888, p. 11, 162; Mohr, Bei-trag z. Theorie d. Fachwerks, <iZeitschrift. d. Arcliit.-u. Ing.-Ver. zu Hannover , 1875, p. 605; W i 1 1 i о t, Notations pratiques sur la statique graphique, Pub-licat. scientif. industrielles, P., 1877. H. Щапов.

ГРАФИЧЕСКОЕ ОПРЕДЕЛЕНИЕ УСИЛИЙ в механических системах (фермах) основано на методах разложения равнодействующей на два или три направления, не пересекающиеся в одной точке. Наиболее распространен прием определения усилий путем построения диаграмм Кремона-Максвелла. Этот прием определения усилий основан на том, что если система находится в равновесии, то каждый из ее узлов находится в равновесии под действием усилий стержней, сходящихся в этом узле, и нагрузки, приложенной в нем. Это условие равновесия позволяет путем построения силового многоугольника для каждого узла определить равнодействующую нагрузки и известных усилий стержней, сходящихся в этом узле, и разложить ее на два новых неизвестных усилия стержней, примыкающих к этому узлу. Так как силы, пересекающиеся в одной

Фиг. 1.

точке (узле), могут быть разложены только по двум новым заданным направлениям, то отсюда вытекает, что последовательность перехода в системе от узла к узлу при определении усилий связана условием, чтобы в том

узле, в к-ром делается разложение сил, было не более двух неизвестных усилий стержней. Из этого же условия вытекает, что определение усилий надо начинать с рассмотрения тех узлов, в которых сходятся только 2 стержня. Особенность построения диаграммы Кремона-Максвелла заключается в том, что указанное выше разложение усилий в узлах проводится на одном плане сил. При построении диаграммы придерживаются следующего порядка: 1) многоугольники, образованные стержнями системы и нагрузками, обозначают буквами или цифрами, что облегчает порядок построения; 2) строят силовой мн-к внешних нагрузок, в том числе и опорных реакций, строго придеришваясь

Фиг. 2.

порядка положения их по контуру системы; 3) переходят к разложению нагрузок и усилий по отдельным узлам, производя это разложение в том же порядке обхода каждого узла, в каком производилось построение силового мн-ка внешних нагрузок. Построение диаграммы усилий начинают с узлов, в которых сходятся только 2 стержня, и последовательно переходят к узлам, в к-рых остается не более 2 неизвестных усилий в стернснях. На фиг. 1 построение плана сил (диаграммы) для простой стропильной фермы начато с узла О, затем последовательно сделан переход к узлам 1, 2, 3, 4, 6 и 5. Сама диаграмма усилий представляет объединение силовых мн-ков усилий в каждом узле, стороны к-рых параллельны стержням системы, сходящимся в этом узле. Стороны этих мн-ков, ограничиваемые буквами или цифрами, между к-рыми лежит стержень в .системе, определяют собой величину усилия этого стержня в масштабе силового мн-ка. Знак усилия определяется направлением течения усилий в силовом мн-ке в порядке его замыкания с отнесением этого направления на стержень системы; если это направление на стержне системы будет направлено к узлу, то усилие стержня будет сжимающим, если оно направлено от узла,-растягивающим. Большое преимущество определения усилий при помощи диаграммы заключается в том, что она в конечном результате, т. е. в результате построения ее для всей системы, должна замкнуться без разрыва. Это свойство служит поверкой правильности са-

Фиг. 3.

мого построения и определения усилий. Так как графич. построение мн-ков не является абсолютно точным и в конечном результате разрыв диаграммы всегда имеет место, то построение считается выполненным удовлетворительно, если разрыв не превосходит 1 % величины усилий.

На фиг. 2 показано построение диаграммы Кремона для трехшар-нирной арочной фермы, при чем построение приходится вести от двух узлов А я 2, в виду невозможности последовательного перехода через узлы 1, 7 и 3. Если система такова, что в ней нет узлов с 2 стержнями (фиг. 3), от к-рых можно было бы начать построение диаграммы, или если в процессе последовательного разложения пришлось бы столкнуться с узлами, в к-рых более двух неизвестных усилий, то возможность построения диаграммы Кремона обеспечивается тем, что усилие одного из Жней, входящих в узел, препятствую; дальнейшему построению, определяется аналитически, принимается как бы за внешнюю силу и в таком виде вводится в силовой мн-к. Способ Кульмана в принципе основан на разложении равнодействующей Е (фиг. 4) внешних сил на три направления, пересекаемые разрезом. Величина и направление равнодействующей определяются силовым мн-ком; точка приложения ее определяется пересечением крайних сторон веревочного мн-ка, соответствующих рассматриваемому разрезу (фиг. 4, стороны 2-й S). Полученная из этих построений равнодействующая Е разлагается на три направления Ni, N2 к N3 пересеченных стержней. Это разложение

Фиг. 4.

делается, как известно, при помощи вспомогательного направления ef и проводится обычно на силовом мн-ке. Этот прием удо-бопримении в тех случаях, когда нагрузка расположена только справа от разреза; в этом случае слева от разреза будет иметь место только опорная реакция фермы, точка приложения которой известна. Циммерман

провел такое же определение усилий, пересекаемых разрезом (фиг. 5), без определения точки приложения равнодействующей R, заменив ее действие на ферму двумя силами Pi и Ра параллельными R и приложенными по концам пересекаемого раскоса в точках а иЪ. Если моменты силы It, или,

что то же, момент внешних сил, лежащих слева или справа от разреза относительно концов раскоса а я Ь, будут М и Mj, а d-расстояние между силами Pj и Р, то величины этих сил определяются так:

Сила Pi уравновешивается усилиями So и S, величины которых определяются простым разложением силы Pi по тр-ку. Сила Рз уравновешивается усилиями Sd и S которые м. б. определены также разложением по тр-ку. Т. о., простым разложением определяются усилия So и S .; что касается усилия Sa, то оно, очевидно, определяется разностью усилий Sa-Sa. Все эти построения могут быть сделаны на чертеже самой фермы, как это показано на фиг. 5.

Лит.: В е л и X о в П. А., Краткий курс строит, механики, М., 1927; КирпичевВ. Л., Основание графич. статики, Л., 1924; Прокофьев И. П., Теория сооружений, ч. 1, М., 1926; Проскуряков Л. Д., Строит, механика, ч. 1, М.-Л., 1925; Тимошенко С. П., Курс статики сооружении, ч. 1, Л., 1927; Симинский Р. К., Строит, механика, Киев, 1919; С и 1 m а п п С, Die graph. Statik, Zurich, 1866; Cremona L., Le figure reciproche nella statica grafica, Milano, 1872; M a x w e 11 C. J., On Reciprocal Figures a. Diagrams of Forces, Philos. Mag. , L., 1864; F б p p 1 A., Vorlesungen iiber tech-nische Mechanik, B. 2, Lpz.-В., 1926; MilUer-Bres-lau H., Die graphische Statik der Baukonstruktionen, Leipzig, 1922-27. И. Прокофьев.
