ДЕФОРМА ЦП Л МЕТАЛЛОВ

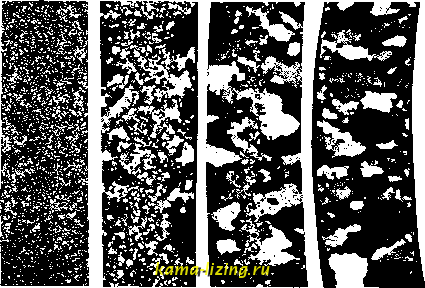

8. 0J Сильно наклепанный и нагретый до 215 лист Sn; большая наклепка попела к образованию больпюго количества кристаллов, б) То же, согнутый по окружности /?-300 см и нагретый затем до 215С; к зоне 7-мм ширины, получившей только упругую деформацию, прилегают крупные кристаллы, в) То же, но R75 см; средняя неизмененная зона уменьшилась до 2 мм. г) То же. но R- 21 см; центральная зона исчезла, на краях появились мелкие кристаллы. 9. Лист слона, толщиною 2 мм, пробит на холоду н нагрет до рекристаллизации 200\

!. Фигуры текучести в том же материале при продавливанип круглого отверстия. 2. Пластические деформации парафинового цилиндра, подвергнутого сжатию. За и 36. Зоны текучести у железных с:ержней прямоугольного сечения. 4. Фигуры текучести, появившиеся при вдавливании штемпеля в круглую железную пластинку. 5. Деформированное вплоть до разрыва кристаллическое тело, сосгоящее в поперечном

сечении из одного кристалла.

6 г>

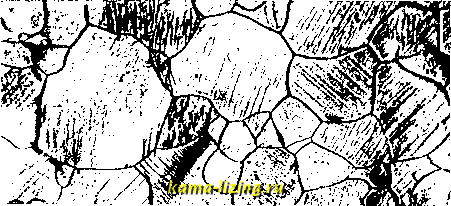

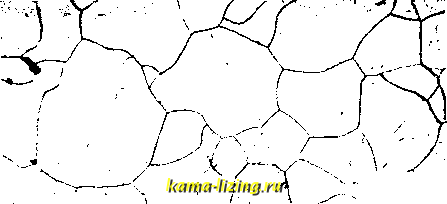

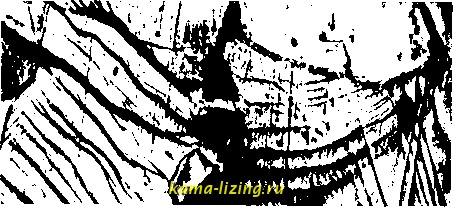

6. А и Б. Микрофотографии одной и той же группы зерен мягкого железа до и после деформации. 7. Поверхностные трещины деформированного зерна феррита, окруженного перлитом.
