ниц вальцовыми станками, но нродоллсают еще иметь широкое, почти исключительное, нрименение на крестьянских мельницах.

Ж. п. строятся или с верхним бегуном, или с нижним бегуном, или, наконец, с вертикально расположенными камнями (вертикальные жернова). Выбор той или иной конструкции непосредственно зависит от условий работы поставов, степени ухода и характера помола. Для крестьянских мельниц следует считать наиболее рациональной ту конструкцию Ж. п., когда бегуном является верхний камень, потому что Ж. п. этой конструкции требуют сравнительно простого ухода за собой. Ж. п. с нижним бегуном превосходят по своей


Фиг. 1.

производительности Ж. п. с верхним бегуном, но для обслуясивания их требуются более квалифицированные лица, и стоимость их выше первых. При выборе Ж. п. для вымола отрубей и обработки обоечных отходов следует остановиться на вертикальньпс жерновах, отличающихся своей компактностью и простотой ухода.

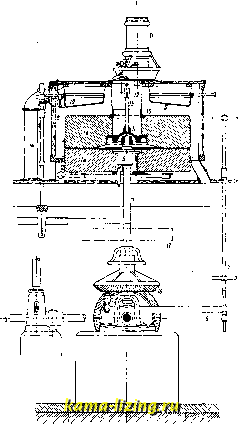

Из представленного на фиг. 1 разреза Ж. и. с верхним бегуном видно его устройство.

Лежняк Jaпокоится на чугунном кольце, имеющем три лапы, концы к-рых опираются на установитель-ные болты 2 для выравнивания лежняка. Бегун 16 опирается на двойную качающуюся параплицу 3, более совершенную по своей конструкции в сравнении с глухими двух- и трехлапыми параплицами или полусвободными параплица.ми, из к-рых особенна первые не могут обеспечить ровного хода камня.

Параплица 3 насажена на верхний заточенный на конус конец веретена 4, опирающегося внизу на подпятник, а вверху удерживаемого в вертикальном положении при помощи кружловины 5, помещенной в отверстии лежняка. Подпятник веретена опирается на рычаг б, к-рый посредством винта 7 с маховичками может подниматься и опускаться и т. о. поднимать или опускать подпятник вместе с веретеном и установленным на нем бегуном. Описанное устройство носит название подлегчивательного прибора, или аркады, и необходимо для регулирования рабочего пространства между камнями при помоле. Верхняк и часть лежняка обнесены т.н. обечайкой 5, на дне к-рой собирается готовый продукт, выводимый затем через отверстие в течку. Под верхней крышкой обечайки установлен матерчатый фильтр 9-10, встряхивание к-рого осуществляется передачей от веретена; сверху крышки расположен питательный прибор 11, подводящий зерно через конаный рукав 12 и глаз бегуна в рабочее пространство между жерновыми камнями и получающий движение от вертикального валикаi3, связанного с параплицей. Цифрой 14 обозначена аспира-ционная труба, через которую отводится теплый воздух,освобожденный от мучной пыли в фильтре 10. Цифрой 15 обозначены два чугунных притертых одно к другому кольца, при чем верхнее кольцо прикреплено к кожаному рукаву 12, а. нижнее вделано в глаз бегуна, так что верхнее кольцо является неподвижным, а ниишее - вращающимся. Устройство притертых колец дает возможность прогнать холодный воздух, поступивший вместе с продуктом из питательного прибора, через рабочее пространство между нерновыми камнями и охладить т. о. горячий от трения продукт. Привод жерновов в движение осуществляется конич. зубчатками 16 или может быть выполнен ременной передачей, для чего на веретено насаживается шкив 17.

Для определения числа об/м. на практике моясно пользоваться эмпирической формулой июк. Билр1тца (К. Bielitz), по к-рой число

об/м. п = ~ -Ь 20, где D-0 камня в м. Так, например, для камня 0 \,2 м число об/м. 7г = 1° +20= 117 + 20= 137. Производительность жерновых поставов зависит г.лавным образом от характера зерна и тонкости помола. В табл. 1 и 2 указаны средние данные о производительности жерновых поставов и расходе мощности.

Табл. 1.-Производительность и расход мощн(сти жерновых поставов с верхним бегуном.


Фиг. 2.

Диам. t-iHcno жорнова 1 ygj в мм

ППОИЗВОДИ-

тепьность В кг/ч

Расход 1 мопгности в УРэфф.

1 ООО 1 250 1 500

160-170 145-155 120-130

160-200 200-250 330-410

5-6 Т-8

Т а б Л. 2.-П ро извод И тельность Htepno-в ы X поставов с н и ;к н и м бегуном на П1 а р и к 0 п 0 д ш и п н и к а X.

Диам. жорнова . в мм.

Число об/м.

Производительность в кг:я

Расход мощности в ТРэсфф.

700 900 1 250 1 450

180-200 130-250 170-180 j 250-410 135-140 740-900 120-125 j 980-1 200

3-5 5-10 15-20 20-25



Устройство аспирации (см. Аспирация мельничных машин) у Ж. п. следует считать (там, где возможно) необходимым, так как производительность поставов с аспирацией на 25% больше производительности поставов без аспирании.

Данные для Ж. п. с вертикаяьными жерновами (фиг. 2), камни Д.ЛЯ к-рых берутся искусственные, или из наждака, или из франц. кварца, помещены в табл. 3 и 4.

Табл. 3.-Производительность вертикальных жерновов с искусственными наждачными камням и.

Диам. жорнова

j в л1м

Число об/м.

Производительность в кг/ч

Расход мощности в }Ряфф.

1 000-1 200

110-200

900-1 ООО

380-600

6-10

850-800

900-1 300

15-20

700-750

1 200-1 900

20-25

Табл. 4.- Производительность вертикальных американских жерновов с металлическими дисками (закаленный чугун или сталь)

Диам. жорнова в мм

Число об/м.

Производительность в кг/ч

Расход мощности в №эфф.

2 ООО

360-460

10-12

1 700

1 800-2 700

25-30

1 350

3 100-4 ООО

35-45

1 200

3 600-4 500

45-60

Эти таблицы дают производительность грубого и более тонкого помола зерна в муку, при чем ббльшая производительность и меньший расход энергии соответствуют грубому помолу, а меньшая производительность и больший расход энергии-более тонкому помолу.

Лит.: Афанасьев П., Мукомольные мельницы, 2 изд., СПБ, 1883; Козьм инП., Мукомоль-ио-крупяное производство, М., 1926; Пакуто М., Конспект лекций по муком. производству, М., 1924; Kettenbach Fr., Mullerei u. Muhlenbau, Lpz., 1924; Amos P. A., Processes of blour Manufacture, London, 1925. И. Хомутов.

ЖЕСТКАЯ РАМА, конструкция, состоящая из стержней, жестко соединенных друг с другом. Отдельные стержни, как исключение, могут присоединяться к другим нри помощи шарниров. Ж. р. применяются в строительстве в качестве основных несущих частей для путепроводов и мостов, для перекрытий в зданиях, для фундаментов турбин и т. п.; они могут входить в сооружение и как элементы конструкции (нанр. жесткие опорные рамы мостов с ездою по низу). Материалом для Ж. р. может служить сталь (железо), но наиболее широкое применение Ж. р. нашли в железобетоне, к-рому лсесткое соединение между собой отдельн. элементов конструкций присуще по самой его природе.

Ж. р. состоят чаще всего из горизонтальных или слабо наклонных стержней (р и-гелей) и из вертикальных или почти вертикальных стержней (стоек). Если оси всех стержней, образующих раму, одна из главных осей инерции каладого сечения этих стержней и все действующие на Ж. р. силы лежат в одной плоскости, Ж. р. называется плоской; если же эти условия не соблюдены, то пространственной. Плоские

Ж. р. на практике почти не встречаются, однако в целях упрощения пространственные Ж. р. при расчете чаше всего рассматриваются как плоские, работающие независимо друг от друга. Так, Ж. р. типа, изображенного на фиг. 1, часто расчленяют для расчета на плоские жесткие рамы: аЬсхб!, a.bcde и т. д.; стержни bb, сс и dd рассчитывают нри этом как неразрезные балки, шарнирно опирающиеся на рамы; иногда кроме рам abcde, рассчитывают еще рамы aibabzab-aub и edie2d2,edseid. Стойки ab и de входят нри этом в состав двух рам, и потому усилия, полученные для них из обоих


расчетов, суммируются. В действительности, благодаря лсе-сткому присоединению стержней bb, сс и к стержням bed, Фиг. i.

последние подвергаются кручению. Жесткая связь стерлшей между собою обусловливает появление крутящих моментов и в других элементах Ж. р. Еще более важную роль может играть связь между отдельными леесткими рамами и другими частями конструкции, создаваемая плитами, монолитно соединенными со стержнями рам. Если, напр. (фиг. 2), в плоскостях I ж IV стоят массивные стены, а в плоскости biCidibcdi устроена сплошная

плита, монолитно связанная со стержнями рам, то смещение ригелей рам параллельно стенам встречает препятствие со стороны нлиты и стен,которые имеют в этом направлении большую жесткость. В таких случаях ближе к действительности считать, что узлы плоских Ж. р. Ли III вовсе не могут смещаться в их плоскости.

В большинстве случаев Ж. р.-статически неопределимые системы; иными словами, внутренние силы, а иногда и опорные реакции их, не м. б. получены при помощи одних только уравнений статики. При расчете Ж. р. обычно пользуются т. н. основной системой; основная система представляет собой либо статически определимую систему


Фиг. 2.

Фиг. 3.

либо такую статически неопределимую, расчет к-рой имеется уже в готовом виде или требует значительно меньшей затраты труда, чем неносредственный расчет заданной Ж. р. Основная система должна иметь те же очертания, размеры и жесткость стержней, как и заданная Ж, р., и м. б. получена из по-



следней либо уничтолсением нек-рых связей (отбрасывание опорных закреплений, постановка шарниров, разрезы стерясней), либо введением новых связей, либо, наконец, одновременным введением одних и уничтожением других связей. Напр., раму (фиг. 3, а) легко превратить в статически определимую

данной ж. р. в частности все перемещения по направлению сил X и усилия в добавочных связях (усилия но направлению перемещений Л) д. б. равны нулю. На основании принципа независимости действия си.т условия эти можно написать в виде следующих канонических уравнений:

+ /l,iH-2l5l,w--2

+ .. . + ji+m!, +; + ... + in \-т2,рЛт

= 0 j = 0 1

Х\Хп+1,\ -Ь A2X,j+l,2 + + Х.цХ,1-\-1,п + n-Tin+i.n+i

.YiX --2,i +Х2Л-и+2,2 + +-У/Лг+г.л + n+ijifz.u-f i

+ --г;ы(.-Ь2 -f- ... + п-+тп,пгтт

>п,р

= 0 = 0

+ г--2 п+2,п+2 + .. + нЛ-пгХп-\-2,п-\-т + Xii-\-i,p - О

систему (фиг. 3,6), превратив одну из ее опор в горизонтально подвижную и отбросив другую. Внутренние силы и перемещения такой системы определяются без затруднений. Раму (фиг. 4, а), несущую бункер, деформациями к-рого благодаря его бстьшей жесткости можно пренебречь, легко превратить в систему балок, заделанных обоими концами. Для этого достаточно воспрепятствовать горизонтальному смещению бункера постановкой горизонтального стерясня и гювороту узла А присоединением к нему жесткой не-иоворачивающейся конссли. Концы стержней по.т1ученной т. о. системы (фиг. 4, б) не могут ни смещаться ни поворачиваться и м. б. рассчитаны как балки, заделанные



Фиг. 4.

обоими концами. Расчет таких балок на любую нагрузку и оценка влияний смещения и поворота их концов производятся легко и быстро по готовым ф-.там и таблицам. Системы (фиг. 3, б и 4, б) могут служить основными системами при расчете Ж. р. (фиг. 3, а и 4, а). Во многих случаях основная система получается проще всего комбинацией обоих описанных выше приемов.

Если в основной системе недостает некоторых связей, то взамен их прикладываются неизвестные внешние силы Х, Х..., Х..., Х..., X .; если в основной системе имеются добавочные связи, каждую из них представляют себе на время отброшенной, дают системе неизвестное по величине перемещение А по тому направлению, по к-рому отброшенная связь не позволяла перемещаться, и, вводя обратно связь, закрепляют систему в новом положении. Соответственным подбором сил Xi, Xz,..., Х и перемещений n+i, /1 +2)---5 -г--- -г--- -4 -!-, можно заставить основную систему работать нод влиянием заданной нагрузки, сил X и перемещений -1 точно такясе, как работает заданная Ж. р. под одной только заданной нагрузкой. Перемещения основной системы, ее внутренние силы и опорные реакции при этом ничем не будут отличаться от тех же величин для за-

Здесь: S.-перемещение по направлению Xf, вызываемое силой Х.= 1; (5,у-перемещение по направлению Х,;, вызываемое перемещением Л=1, Хц-усилие но направлению Ai, вызываемое силой Xj.= l; ж .-усилие но направлению zlj, вызываемое перемещением ,.= 1; -перемещение по направлению Х{, вызываемое заданной нагрузкой; Щр-усилие по направлению Ai, вызываемое заданной нагрузкой. Число канонич. ур-ий {п + т) равно числу неизвестных сил и перемещений, а следовательно, достаточно для их определения.

По вычислении всех неизвестных можно определить для любого сеченця заданной системы ве.тичины поперечной или продольной силы, изгибающего момента, угла поворота или прогиба, cyMMxipyn влияния на основную систему вычисленных уже сил X, перемещений Л и нагрузки, на к-рую требуется рассчитать заданную Ж. р. Изгибающий мо-Л1ент в сечении s, напр., равен

М, = M.iXi + M,Xz +... + ж, х +

+ + М +2 + 2 + +

где Mg - изгибающий момент в сечении 5 заданной системы, вызываемый нагрузкой; Mgi - изгибающий момент в сечении s основной системы, вызываемый силой Xi= 1; Mgr-изгибающий момент в том же сечении основной системы, вызываемый перемещением А-1, и Mgp-изгибающий момент в том же сечении основной системы, вызываемый заданной нагрузкой. Расчет Ж. р. сводится, т. о., к расчету основной системы. В качестве элементов основной системы моясно пользоваться не только статически определимыми системами и балками, заделанными на обоих концах и.ти на одном конце; д.тя этой цели пригодна вообще любая такая система, к-рая при помощи простейших приемов или готовых таблиц и ф-л м. б. легко рассчитана на любую нагрузку и на каждое из смещений ее концов и опор, к-рым ее при;ходится подвергать в процессе расчета заданной Ж. р. Нек-рые Ж. р. добавлением одной дополнительной связи удается превратить в неразрезные балки на упруго поворачивающихся опорах (см. Балки неразрезные). Такой неразрезной балкой можно воспользоваться как основной системой, рассчитав ее, кроме заданной нагрузки, еще и на боковое смещение ее риге.ля. Вообще же основная система д. б. выбрана т. о., чтобы число неизвестных было возмонсно меньше.
