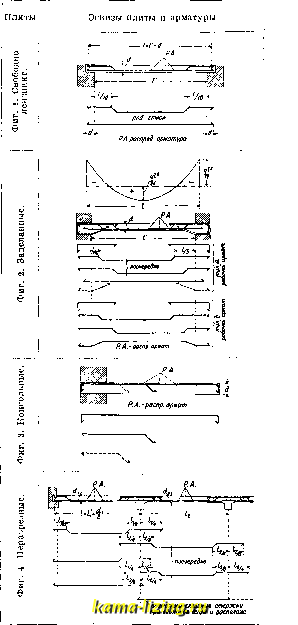

Расположение рабочей арматуры в плитах.


Возникающие напряжения

Расположение арматуры

Только положительные моменты растяжения на нижней стороне плиты; косые растягивающие напряжения

Отрицательные моменты на опорах; положительные - моменты в пролетах

Арматура укладывается, в соответствии с изгибающим моментом, внизу плиты; косые растнгиваюпиге напряжения воспринимаются отгибом вверх части стержней арматуры у опор

Арматура располагается соответственно знакам моментов: внизу-в области положительных и вверху-в области отрицательных моментов; количество той и другой арматуры должно соответствовать абсолютным величинам моментов

Растянутая зона наверху

Арматура располагается наверху плиты

Положительные моменты в пролетах, отрицательные - на промежуточных опорах

Арматура располагается соответственно знакам моментов: внизу-в области положительных и вверху-в области отрицательных моментов; количество той и другой арматуры должно соответствовать абсолютным величинам моментов

матуры называется рабочей толщиной плиты. Расположение рабочей арматуры в плитах зависит от знака изгибающих моментов.

Плиты с двойной арматуро й- растянутой и сжатой-применяются в тех случаях, когда стеснена конструктивная высота; в многопролетных плитах необходимость двойной арматуры моясет вызываться переменностью знака момента при различных положениях временной нагрузки.

Распределительная арматура предназначается для связывания стержней рабочей арматуры в поперечном направлении с целью обеспечения неизменяемости

расстояния и равномерного распределения усилий между ними, а также для противодействия образованию трещин от усадки и температурных колебаний; она также необходима в виду наличия опирания по контуру, к-рое влияет на распределение напряжений даже и при удлиненных контурах. В местах пересечения распределительная арматура связывается с рабочими стержнями отожженной проволокой. Количество распределительной арматуры должно составлять ок. 15% рабочей. В плитах, опертых по всему контуру, арматура располагается по двум взаимно перпендику.лярньв1 направлениям, при чем обе системы являются рабочими,



2. Балки. Балки представляют собою конструкции, несущие расположенные на них перекрытия, кровли и т. п. и работающие на изгиб и на срезывание. В конструктивном отношении различают балки: а) п р я-моугольные (фиг. 5), отличающиеся от


плиты своей сравнительно небольшой шириной и б) тавровые, или плитобал-ки (фиг. 6), в к-рых плита играет роль сжатого пояса.

В отношении способа закрепления на опорах балки, подобно плитам, разделяются на свободно лежащие, заделанные, консольные и неразрезные, при чем признаки этих видов заделки остаются для балок те же, что и для нлит. В то время как в плитах, вследствие их большой ширины, скалывающие наиря-жения имеют вообще малое значение по сравнению с напрялсениями от изгиба, в балках, вследствие их ограниченной ширины, скалывающие напряжения играют весьма существенную роль и доллсны всегда строго учитываться.

Балки располагаются в одном нанравлении или по двум взаимно нерпендикулярным нанравлениям, образуя в последнем случае

-- * -

1 .4

Фиг. 6.

кам, которые опираются на стены или стойки (столбы, колонны).

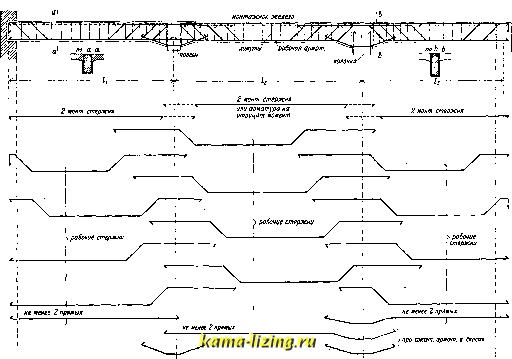

Арматура балок состоит из рабочих стержней, хомутов и монтажного железа. Число и диаметр рабочих стержней оп-р еделяются статическим расчетом. Рабочая арматура (фиг. 8) состоит из прямых и отогнутых стержней. Последние служат для воспринятия косых растягивающих напряжений. Как в обыкновенных (прямоугольных), так и в тавровых балках вводятся хомуты, которые: а) воспринимают частично косые растягивающие напряжения, б) связывают для совместной работы сжатую и вытянутую зоны балки, в) способствуют сохранению расстояния между рабочими стерлшями и их расположению по высоте, г) увеличивают сопротивление скольлсению арматуры в бетоне. Для придания жесткости всему железному каркасу балки, хомуты свя-с рабочей арматурой, а для со-расстояния между ними и для вводится монталшое железо, железо служит для:

дев. стерок. 8 7мн на Тпагметр Ь


зываются хранения устойчивости Монталсное


г монт. стержня Зля устви. хомутов Фиг. 8.

балочные клетки. Балки одного направления (фиг. 7) считаются главными (прогоны), а другого - вспомогательными. Последние передают нагрузку от плиты главным бал-

а) поддержки хомутов, б) целесообразного выполнения сборки арматуры, в) удержания в балках на должной высоте отогнутых стержней плиты, а в прогонах-добавочных



стержней, слулшщих для связи с плитой, г) предохранения конструкции от образования трещин вследствие усадки бетона, температурных колебаний и других воздействий.

3. Колонны. Столбы и колонны представляют собою вертикальные элементы конструкции и могут работать на центральное и внецентренное сжатие. При центральном слсатии точка нриложения силы совпадает с ц. т. поперечного сечения колонны, вследствие чего напряясения сжатия распределены по сечению равномерно. При вне-центренном сясатии продольная сила, сжимающая стойку, не проходи? через ц. т. отдельных сечений, вследствие чего распределение напряжений в отдельных сечениях оказывается неравномерным. Внецентрен-ная нагрузка м. б. вызвана или вертикальной силой, действующей вне оси стойки, или продольной силой совместно с изгибающим моментом или с горизонтальными силами. Если равнодействующая виецентренно приложенных сил остается внутри ядра сечения, то в сечении возникают одни сжимающие напряжения; арматура в этом случае такясе сжата, и роль ее сводится гл. обр. к увеличению сопротивления колонны по сравнению с чисто бетонной. В случае выхода равнодействующей из ядра сечения, в сечении возникают растягивающие напряжения, которые должны восприниматься арматурой. Высокие тонкие колонны во избеясание опасности от продольного изгиба делают всегда железобетонными, в то время как стойки с незначительн. отношением их высот к наименьшему размеру поперечного сечения могут иногда выполняться из бетона без арматуры.

По характеру выполнения стойки подразделяются на свободно стоящие, устойчивость к-рых достигается заделкой их в фундамент, истойки с заделкой или шарнирным закреплением как вверху, так и внизу. Стойки опираются на фундамент, нри чем если носледний сделан из материала, допускающего меньшее напряжение, чем принято для стойки, то давление последней на фундамент передается посредством башмака (развитие сечения в подошве стойки), или т. н. базы. При одинаковых допускаемых напряжениях как в стойке, так и в фундаменте надобность в башмаках отпадает. При несимметрично нагруженных стойках фундаменты под них проектируются в соответствии с действующими на них силами. В соответствующих случаях требуется надлежащ, заделка стойки или ее башмака в фундамент. При действии сил с двух сторон учитывается ири расчете фундаментов наименее выгодная односторонняя нагрузка для каждого направления. Для получения возмоясно равномерного распределения напряжений в основании рекомендуется устраивать в соответствующих случаях несимметричные фундаменты в соответствии с воспринимаемыми ими усилиями. Сечение стоек бывает квадратное (фиг. 9), прямоугольное, многогранное и круглое.

Арматура разделяется на продольную и поперечную. Продольная арматура состоит из прутьев (обыкновенно круглого сечения), расположенных вблизи наружной поверх-

ности стойки. Поперечной арматурой служат хомуты (также из круглого яселеза), к-рые связывают продольные стержни, усиливают их сопротивляемость продольному изгибу и воспринимают напряясения от поперечного расширения бетона при действии продольной силы. Взамен хомутов м.б. применена кольцевая или спиральная арматура. Под колоннами с кольцевой (фиг. 10) или спиральной (фиг. 11) арматурой (бетон в обойме) подразумевают только стойки с круглым ядровым сечением. При определении размеров столбов или колонн с кольцевой или спиральной арматурой в расчет вводятся, помимо бетонного ядра и продольной арматуры, также коль-I цевые хомуты или же


Фиг. 9.

Фиг. 10.

Фиг. и.

спираль, охватывающие внутреннюю часть сечения. Иногда применяются колонны с ядром из чугунной трубы, заключенной в бетон в обойме.

4. Арки и своды. Аркой (фиг. 12) называют кривой брус с таким устройством опор, при к-ром под действием вертикальных сил возникают наклонные опорные реакции. Если измерение арки в,направлении, перпендикулярном к ее плоскости, велико по сравнению с друг, размерами, то она называется


Фиг. 12.

сводом. Работа свода по существу ничем не отличается от работы арки, и расчет в этом случае обыкновенно ведется как для арки шир. в 1 ж. В железобетонных сводах допускаются как сжимающие, так и растягивающие напряжения. Сводчатые покрытия применяются без ребер и с ребрами, без затяжек
