Фиг. 1.


Фиг.

НИИ по горизонтали и вертикали-так, чтобы книга передвигалась до места своего назначения, т. е. до выдачи ее читателю, без пе-рекрещиваюгцихся или обратных двинхений, является существенною частью проекта К.

В состав К. входят следующие виды помещений. 1) Книгохранилище в собственном смысле. Оно устраивается из расчета 125 томов на 1 jn, включая и проходы. 2) К а р-тохранилище. Такое хранилище д. б. тесно связано с залом для карт. 3) Регистратура и отдел приема книг. Это помещение д. б. расположено в месте, удобном

для подвозки книг, и иметь отдельный вход для приема;из регистратуры книга непосредственно передается в отдел каталогизации.При одновременном поступлении большого количества книг (в больших библиотеках до 5 ООО томов) должно приходиться 8-10 площади пола на человека. 4) О т-дел каталогизации со служебным каталогом. Он должен иметь двустороннее освещение; рабочие столы размещают у окон, а посредине оставляют место для служебного каталога; потребная для этого площадь- Ъм на человека, не считая кабинета заведующего. 5) Зал каталогов. Зал проектируется из расчета 20.ц2на 1млн. карточек при размещении последних в 4 вертикальных ряда. 6) Отдел систематизации, зал комплектовав и ЯП кабинет заведующего К. Общая площадь-5 на человека. Здесь также необходимо двустороннее освещение. Отде.ты должны состоять из изолированных помещепий с небольшими стеклянными перегородками. В середине- место Д.71Я служебных каталогов. 7) К о м-н а т а выдачи книг на дом. 8) О б щ и й читальный за л-центральная часть здания. Он устраивается из расчета 2 лt на чел. и требует особенно хорошего и равномерного освещения. Акустика зала д. б. такова, чтобы обеспечить возможно большую тишину. Сообщение раздевальни с читальн. залом должно быть без поворотов; попутно читатель

J Продомны!/ разрез . i Пспетчныйразрез


ТПГ-у

1 \ 1

Разрез

Фиг. 3.

доллсен проходить через контроль, выставку книг, справочное бюро и каталог. Столы для чтения д. б. расположены так. обр., чтобы

все читатели сидели в одном направлении. Такое распололсение требует значительной площади (до 2,25 на чел.), но оно гораздо удобнее для читающих и потому принято во


Фиг.

всех новых библиотеках. Около 10% площади читального зала занимают кафедры для выдачи книг. В длинном зале выдачу помещают в середине его, и зал делится т. о. на


две части. Такое деление удобно в том отношении, что в летние месяцы, когда бывает меньше читателей, может функционировать лишь одна половина за.ла. Но .лучше помещать кафедры вне читального зала, и притом так, чтобы с одной стороны находилась кафедра для выдачи книг, а с другой-для обратного приема. 9) Специальный читальный зал-предназначен для научных работ и д. б. изолирован от общ. читального зала; площадь - 2,75 на человека.

10) Каталог для читателей и перманентная в ы с т а в к а н о в ы X книг.

11) Журнальный и газетный читальный зал следует располагать близ входа, чтобы пользование им было легко доступно; площадь-2,75 на чел. 12) Помещение для каталогизации и каталога п е р и о д и 1С и - 10 на чел. 13) Место для хранения книг, к-рые оставлены за читателем-в общем читальном зале.

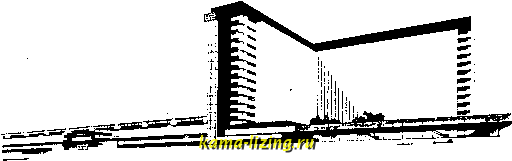

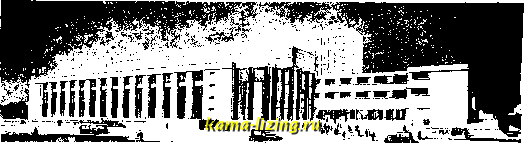

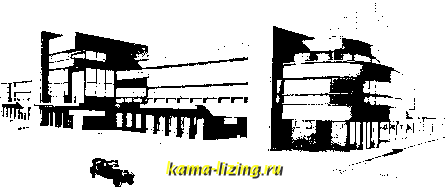

ИППГОХРЛНИЛПЩЕ

OFiKTbl Г.ИЬ.П 10Т1-1СИ им. ЛНПИП.Х



Гая я ДЯ - гр-В ШШ

liiillilillilli LJ

1. llpiH-M ар. Keciiimi.ix.


-. 11рое1чТ Л. 13 Шугеиа.


о. Проек! д. (; А\аркои:1, 1. <1>. (ридмлк! и В. 11. 1>р11дм;н£1.


4. Проект В. А. ЩукО.



14) Читальный зал для карт-5 на чел. 15) Юношеский читальный зал - 2ж2на чел.; этот зал должен быть изолирован и иметь отдельн. ход. 16) Кабинеты для научных занятий, по 10-12каждый. 17) Справочное бюро. 18) Отдел библиографической консультации - по 10 на человека. 19) Приемная - внизу, у входа, для выдачи справок. 20) Дезинфекционная камера, служащая для обеззараживания поступающих книг. 21) Управление библиотеки.

Наиболее целесообразно следующее распределение помещений: первый эталс-службы и подсобные помещения; второй эталх- общие читальные за.яы, обработка книг, администрация; наконец третий этаж-специальные залы и научные отделы.

Книгохранилище. Главным помещением в современной библиотеке является книгохранилище в собственном смысле слова. От целесообразного его устройства зависят сохранность книг и быстрота подачи их читателю. Чтобы сосредоточить книги на возможно меньшем пространстве, избежать излишнего хождения и сэкономить кубатуру помещения, книгохранилище строят в виде невысоких ярусов, в человеческий рост, где расположены двусторонние открытые полки-стеллажи параллельными рядами. Эта так наз. магазинная система дает возможность уплотнения. Небольшая высота помещений позволяет доставать книги без лестниц, что также сохраняет время и облегчает работу. Такое устройство значительно


Фиг. 6.

выгоднее, чем расположение шкафов вдоль стен, которое может быть применено лишь в небольших библиотеках. Общепринятая конструкция стеллажей-металлич., как занимающая меньше места. Не исключается применение и железобетонных стстбов с тонкой плитой междуярусных перекрытий; в таких случаях размещают 2 яруса в одном этаже. Высоту яруса принимают 2,25 м от пола до пола; на 1 п. м полки приходится от 35 до 40 книг. При принятой высоте следует в среднем считать 7 полок. Эти полки д, б. передвижными для установки сообразно форматам книг. Большое значение имеет расстояние меледу осями стеллажей. В новой Дрезденской библиотеке оно принято в 1,2 лг, что надо считать минимальным. Ширина прохода между стеллажами д. б. не меньше 0,80 м. Для экономии места выгоднее перейти к магазинам по форматам, для книг in 8° вполне достаточна ширина полок в 19-20 см, что дает расстояние между осями 1,184-1,20 м;

для более крупных форматов ширина полки-0,35 м, что дает расстояние между осями-1,50 м. Высота стеллажа м. б. принята 2,10-2,15 м от пола до потолка при цоколе в нижней части в 0,06 м. Длина полки обьга-но 1 м. Освещение имеет очень большое значение; поэтому глубинахранилища при одностороннем освещении д. б. не более тройной


высоты при ширине одного крайнего прохода у стены в 0,50 л* и другого прохода в 1 jvt, что при 5 полках в ряд дает внутреннюю ширину 6,Ъ м при высоте 2,15 м. Оси окон должны совпадать с осями проходов. На фиг. 1 показаны примерные размеры хранилища при одностороннем освещении. Проход в 0,50 ж служит для прохода служащего от одного ряда стеллажей к другому, по другому проходу в 1 jw происходит подача книг. Если предположено пользоваться вагонеткой, то этот проход может быть увеличен и до 1,40 м. На фиг. 2 показаны примерные размеры хранилища при двустороннем освещении, причем средний проход д. б. шире (от 1,5 до 2 ж для движения вагонетки или те.тежки). Отверстия для навески полок, в целях их перестановки, располагают на расстоянии 4-5 см друг от друга. При применении швеллеров, в них заделывают стержни из круглого железа, на которые и вещают полки. Эта конструкция показана на фиг. 3, дающей схему стеллажей К. Deutsche Bucherei в Лейпциге. На фиг. 4 и 5 показаны детали конструкции передвижных полок-стеллажей, применяемых в американских библиотеках. По схеме фиг. 1, при 35 книгах на полку, приходится на 1м 136 томов, а при 40 книгах -155 томов. По схеме фиг. 2 приходится соответственно больше: 144 и 164 тома. В эту кубатуру не входят лестницы, соединяющие ярусы, подъемники для книг и свободные места в калсдом ярусе для разборки книг. Поэтому при подсчетах берут обыкновенно 125-135 книг на 1 м. Временная нагрузка для перекрытий принимается в 600 кг/м. Обследование американ. библиотек дало максимальную величину в
