клетки, расположенные но высоте в 2-10, а иногда дал<едо20 рядов. Древесина кипариса плотная, твердая, легко раскалывается, очень прочная, с острым, сильным своеобразным ароматич. запахом; уд. в. воздушно-сухой древесины 0,55-0,66.Поделочная древесина К. ценится как столярный и токарный лес. Механические свойства К. см. Спр. ТЭ, т. IV, ст. Д е р е в о. л. Линде.

.Пит.: см. Кедр.

НИПОРАЗБИВАТЕЛЬ, кипоразрых-л и т е л ь, прибор, применяемый в хлопчатобумажном прядении для предварительного смешения и разрыхления хлопка, сильно запрессованного в кипах. Хлопок из разных кип в соответствующих пропорциях накладывается на решетку F (см. фиг.) К., которая бывает или короткой, как показано на фигуре, или длинной (около 5 м). Решетка F

подводит хлопок к наклонной решетке В, к-рая и забирает его с помощью игол планок. Для равномерного забора хлопка иглами над решеткой установлен отбивной цилиндр С с 4 рядами стальных пальцев. Посредством установительных болтов цилиндр м. б. подведен к решетке на любое расстояние, чем регулируется степень подачи и разрыхления хлопка. Сам отбивной цилиндр С очищается от хлопка помощью небольшого цилиндра М с 4 упругими кожаными полосками. С наклонной решетки В хлопок снимается помощью цилиндра D с 4-8 кожаными полосками и попадает на наклонную колосниковую решетку J, через к-рую проваливаются в ящик сорные примеси. С колосников хлопок попадает на горизонтальную решетку Н, к-рою и отводится далее. Под наклонной решеткой в К находятся также колосники, под к-рыми стоит ящик для сора. В общем вся эта система игол решетки, зубьев и кожаных лопастей цилиндров производит разрыхляющее действие; при этом образуется много пыли, к-рую удаляют с помощью вентилятора. Производительность машины-до 1 ООО кг в час, при расходе мощности 2-i-3 IP. Средний габарит-3,0x2,0 м, средний вес-ок. 1 800 кг.

Лит.: Кузьмин Л. М., Хлопкопрядение, ч. 1, вып. 1-Прядение средних номеров. Сортировка, трепание и чесание, Иваново-Вознесенск, 1927; К о р об а н о в А. и Н а с е к и н П., Справочная книга по бумагопрядению, 2 изд., Иваново-Вознесенск, 1926; Таггарт В. С, Прядение хлопка, т. 1-3, пер. с англ., М., 1923-26. Л. Тряпкин.

Техника безопасности. Всякого рода операции (выемка угаров, чистка и т.п.),если они производятся внутри машины на ходу, являются опасными, так как указанные выше детали имеют большие скорости. Английский з-д Добсон и Барло в своих

К. выпуска 1927 г. снабжает машины приспособлением, не позволяющим на ходу открывать заслонки и дверки, причем пуск машины в ход возможен лишь при закрытых заслонках и дверках. п. Лебедев.

КИПРЕГЕЛЬ, геодезич. инструмент, при-надлелшость мензулы для визирования на местные предметы и искусственно обозначенные на местности точки при составлении геометрич. сети и при съемке подробностей местности мензулой, а также для измерения углов в вертикальной плоскости (углов наклонения) при нанесении рельефа местности на мензулу и при определении отметок точек геометрической сети.

К.-дальномер-высотомер имеет линейку L длиною в размер мензульного планшета (фиг.); в средине линейки укреплена колонка К со втулкой для горизонтальной оси вращения зрительной трубы Т; труба имеет визирные и дальномерн. нити для отсчиты-вания расстояний по рейке с делениями. С горизонтальной осью вращения трубы наглухо скреплен круг V, имеющий деления и вращающийся вместе с трубой. На горизонтальную ось трубы, с наружной стороны круга, надета алидада А с двумя нониусами по концам, удерживаемая при вращении трубы в неподвижном полол-сении особым рычалском, опускающимся вниз и проходящим между двумя выступами, приделанными к колонкам. К этому рычажку прикреплен в горизонтальном положении цилипдрич. уровень п-п, ось к-рого параллельна линии, соединяющей нули двух нониусов алидады; по этому уровню линия нулей алидады м. б.

установлена в горизонтальное положение. Уровень В при линейке L слулшт для приведения планшета (мензульной доски) в горизонтальное положение. На линейке нарезан поперечный десятичный масштаб.

Во время работы К. передвигают по планшету рукой. Горизонтальные направления прочерчивают на планшете по скошенному краю линейки К. Круг и алидада, устанавливаемая горизонтально по уровню, дают возможность измерять углы наклонения, считаемые вверх и вниз (с -f и с -) от горизонтальной линии, проходящей через линию нулей алидады. Для измерения угла наклонения наводят трубу пересечением визирных нитей на точку данного предмета и микроме-тренным винтом, проходящим сквозь один из выступов колонки и упирающимся в рычажок, приводят пузырек уровня при рычажке на середину и после этого делают отсчет по кругу (пололсим, при положении круга справа от трубы): Кр. П. ... 0°36. Затем переводят трубу через зенит, переставляют алидаду на 180° и визируют на ту же

точку (при круге влево от трубы): К р. Л. ... 359°58. Угол наклонения

Верное положение нуля вертикального круга, или место нуля.

Кр.П. +Кр.Л.

Если М определено и не изменяется, то в дальнейшем можно измерять углы наклонения при одном по.тожении круга. Например:

А Кр. П. - М = 0°36 - 0°17 = -Ь 0°19 или

А = М - Кр. л. = 0°17 - 359°58 =4-0° 19.

Новейшие модели К. довольно разнообразны. В них усовершенствованы: а) т р у-ба - внутренняя фокусировка короткофокусного объектива, благодаря чему длина трубы сокращается; б) к р у г - делается закрытым, деления нарезаны на внешнем крае, достигнута лучшая центрировка, а потому применяется один нониус с лупой, более удобно приспособленный для отсчитыва-ния; в) прикрепление колонки к линейке, допускающее микрометренное вращение колонки, и др. Заграничные образцы дают возмолшость сопрял-сеиного вращения трубы и особо приспособленной линейки, благодаря чему достигается возможность черчения профилей. В СССР, при массовом спаблсении К., принят нростейншй описан, выше образец К .-дальномера - высотомера двух размеров-большого и малого, о. Дитц.

Лит.: см. Мензула.

КИРЗА (в полиграфии), техническое сукно, употребляемое для обтяжки печатных барабанов литографских машин. Сукно это должно удовлетворять следующим требованиям: быть совершенно ровным по толщине, не иметь узелков и обладать максимальной сопротивляемостью на растяжение. См. Ткать технические.

КИРПИЧ ОГНЕУПОРНЫЙ, кирпич, способный выдерживать действие высокой i° (1 400 -i- 2 000°) в течение нек-рого продолжительного времени, не плавясь, не разлагаясь и не размягчаясь при этом настолько, чтобы нарушить прочность кладки. Требования, предъявляемые к К. о., применяемому в различных топках и печах и даже в разных частях одной и той же печи, варьируют в широких пределах, причем развитие одного какого-либо качества нередко идет в ущерб другому (напр. плотность и термич. стойкость). Отсюда-необходимость подробной формулировки технич. условий отдельно для калсдого рода тепловых установок. Главнейшие требования, предъявляемые к К. о., сводятся к

Y след.: 1) высокая огнеупорность, 2) не-размягчаемость под нагрузкой в 2 кг/см при высокой Г, т. е. сохранение хотя бы минимальной строительной прочности; 3) термическая стойкость, или устойчивость К. о. при резких и частых (°-ных колебаниях; 4) иидиферентность в отношении химич. реагентов и наиболее сла-

160 ~>.

бая разъедаемость кирпича образующимися шлаками (шлакоустойчивость); 5) сохранение постоянства объема (отсутствие допо.ч-нительных усадки и.71и расширения); 6) газонепроницаемость; 7) однородность состава и гомогенность структуры; 8) механич. прочность в холодном состоянии (по нормам Промстандарта СССРвремепное сопротивление на раздавливание д. б. не менее 125 кг/си-для динаса I кл.и не менее 90 кг/см--для шамотного кирпича и динаса II кл.); 9) точность размеров и внешн. форм с сохранением острых углов и ребер (отклонение от размеров допускается > + 2%); 10) дешевизна.

К. о. делится по форме на: 1) нормальный стандартный (фиг. 1), имеющий следующие размеры (в мм):

Большой размер Малый размер

Обыкновенный 250x123x65 230x112x65

Сводчатый, клин 250x123x66x55 230x112x65x55

Сводчатый, ребро 250x123x65x55 230x112x65x55

2) фасонный-различного веса (от 0,1 до 15,0 кг и бо.тее) и самой разнообразной, подчас

Сечение

Фиг. 2.

Фиг. 3.

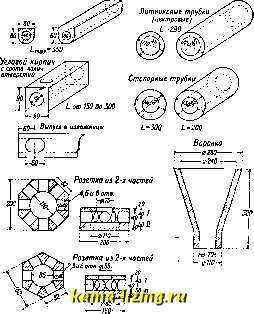

Причудливой, формы для выкладки различных частей топок и печей (фиг. 2); 3) сифонный-для стальных отливок (фиг. 3).

По огнеупорности принято подразделение кирпичей на тугоплавкие с от 1 300 до 1 580°, огнеупорные- с t° . 1 580-1-1 750° и высокоогнеупорные-выше 1 750°. Графически границы эти изобралсены на диаграмме плавкости магниеалюминиевых силикатов

Табл. 1. - Ориентировочный пятилетний план потребления и производства

шамота и динаса в СССР (в т).

pjMKOCTb рынка

Производство по СССР

Годы

1927/28 ............

1928/29 ............

1929/30 ............

1930/31 ............

1931/32 ............

1932/.ЧЗ............

% прироста за пятилетие 1928/29-1932/аЗ гг......

динас

динас

Недостаток или избыток

(фиг. 4), из к-рой видно, что в зависимости от изменения химического состава смеси резко меняется и степень огнеупорности. По сте-

0 Ю го 30 40 50 60 70 во 90 100% AliOBSiO, МдО

Фиг. 4.

пени плавкости Промстандарт СССР предусматривает деление огнеупорного кирпича на 4 класса:

Класс О.............. 1 750°

i.............. 1 710°

II.............. 1 670°

III.............. 1 580°

Число материалов, относимых к огнеупорным, довольно велико, и они весьма разнообразны. Для классификации, исходя из рода сырья, их можно разбить примерно на следующие 10 групп:

I-кремнеземистый и кварцевый кирпич (динас); II-алюмосиликатный (шамотный) и высокоглиноземистый (бокситовый, кианитовый, муллито-вый, дюмортиеритовый и пр.); III-кирпич из карбонатов щелочных земель (доломитовый и магнезитовый); IV-группа змеевика и талька (асбест, тальковый

камень, стеатит); V-цирконовый кирпич; VI-группа углерода и графита; Vri-карбиды и карборундовый кирпич; VTII-хромитовый и шпинелевый кирпич; IX-нитриды и бораты; X-окислы церия, бериллия и тория.

Однако из всех этих 10 групп доминирующими огнеупорными материалами являются только первые три, а именно: шамот и динас и отчасти доломитовый и магнезитовый кирпичи, составляющие вместе свыше 95% всей продукции огнеупорных изделий. В последнее время с развитием и усложнением

техники начинает развиваться применение и других огнестойких масс.

Потребление огнеупорных материалов в России до войны 1914-1918 гг, выражалось следующими цифрами:

1912 год

Собствен, производство .... 538 ООО m Илшорт..... 66 500 тп

1913 год

88,9% 565 600 т 11,9% 90 100 т

86,3% 13.7%

Всего .

604 500 т 100% 655 700 m 100%

Современное положение и ближайшее развитие основной огнеупорной промышленности (шамота и динаса) видно из сопоставления следующих цифр (табл. 1) ориентировочного пятилетнего плана потребления и производства шамотного и динасового кирпича, вырабатываемого как на специальных заводах цензовой промышленности, так и в подсобных цехах предприятий СССР,

Импорт в СССР огнеупорных материалов приведен в табл, 2,

Табл. 2.-Импорт в СССР о г н е у п о р н ы х материалов (вти тыс. руб.).

1927 Г.

Наименование изделий

I Количество

Огнеупорный кирпич .......

Фасонный киопич для стекольной и металлургич. промышленности

Реторты и огнеупорные и графитовые тигли .

Всего

Увеличение по сравнению с 1927 г.

На сумму

1928 г.

Количество

35 289 i 2 169 1 30 268

10 134 ! 630

303 I 167

45 726 1 2 966

22 966 224 53 458 17,04%

На сумму

1 647

1269 115 3 031 2,19%

Несмотря на намеченное громадное увеличение производства и потребления кирпича, паша промышленность все еще является отсталой по сравнению с передовыми капита-листическ, странами, каковы США (состояние промышленности в 1926 г, приведено в табл. 3) и Германия,

В Германии производство огнеупорн. изделий выражалось так: в 1894 г.-750 ООО ш, в 1914 г.-2150000 т, в 1924/25 г.-1700000 т. Средняя стоимость кладки из различных огнеупорн. материалов приведена в табл. 4.
