mom через семеноводческую кооперацию, и организацию ресурсов сортового материала для госуд. сортового фонда; 2) массовое распространение сортового зерна из запасов госуд. сортов, фонда и госуд. хлебного фонда через систему хлебной кооперации. Первая К. планируется и регулируется Наркомзе-мом РСФСР, вторая-Наркомторгом СССР. К. чистосортных посевов дает очень значительный агропроизводственный эффект. Однолетняя авансовая К. в настоящее время допускается только с простейщими объединениями посевщиков, колхозами и т. д.

Авансовая К. многолетняя началась в 1929 г.,вначале в виде опыта в отношении тех культур, районов и производственных объединений, к-рые в агротехнич. и производственном отношении к этому были подготовлены. Определяется долгосрочная К. обязательной выдачей аванса в относительно больших размерах (от 200 до 300 руб. на каждый контрактуемый га) в виде слолсных машин, высокосортных семян, удобрений и пр., частью лее в виде денег. Срок действия договора-неско.тько лет (не меньше одной ротации устанавливаемого севооборота). Этот метод К. обеспечивается организован, аг-1Х)номическим обслуживанием. При заключении договора составляется агропроизводственный п.чан, предусматривающий коренную реорганизацию контрактуемого коллективного объединения хозяйств. Договоры заключаются исключительно с организуемыми И.1ш улсе организованными ранее колхозами, и в этом смысле этот вид 1С. является мощным орудием социа.чистич. перестройки ь рестьяиских хозяйств. По своему производственному эффекту долголетняя К. стоит на первом месте среди всех остальных форм контрактации и считается приемом, подле-леащим дальнейшему расширению.

Безавансовая К. впервые вошла в практику в 1929 г. и распространилась сразу до крупных размеров(по атаиам G 100 тыс.га, в действительности п.таны значительно превзойдены) в области одних только зерновых культур. Договор заключается на такой лее срок, как и по однолетней авансовой К., но авансов при этом не выдается. Эта К. имеет г.давным назначением облегчение планирования заготовок зерновых культур и стимулирует интерес крестьянства выдачей надбавок к заготовите.71ьньш ценам при сдаче .чакоптрактованного зерна. Размеры этих надбавок выражались для 1929 г.: за срочность сдачи-30 к. на ц, а за партиоипость (сдача большими партиями)-от 18 до 24 к.; за сортовую чистоту-в пределах 10-1.5% от пены рядового зерна. В отличие от авансовой К. этот вид К. допускается и в отнош(-пии всех видов индивидуальных хозяйств.

К. на основе машиносиабженческих кредитов начата в 1929 г. без раз-личия ку.льтур и пока значительного распространения не по- лучила. В основе ее лелеит идея: все средства, отпускаемые в с. х-во. обус.лов.ливать заключением договоров и обязательств со сто-];)0ны крестьянства по применению у.лучше-ний и по сдаче продуктов.

Эво.люция К. в настоящее время идет по двум направ.лениям-расширению ее объе7 ът и внутреипему усовершепствованиго, со-

стоящему в том, чтобы денежные формы авансов свести к возможному минимуму, необходимому для производственной помощи толь.-ко бедняцким хозяйствам, чтобы основным![ формами авансирования сделать все виды производственных кредитов (машины, удобрения и пр.) и чтобы максимально распространить безавансовые формы К.

Лит.: Справочник по контрактации с.-х. проду1;-тов, Москва, 1929; И слан кип Ф., Контрактацин, сбыт и снаби,-1>цис в с.-х. кредитных учреждениях. 2 издание, Москва, 1929. Д. Бахов.

КОНТРАСТ двух смелевых nOBepxnocTeii (реальных или фиктивных) обусловливает возмоленость их раз.личения как отдельных, а не составляющих одну общую поверхность. При отсутствии контраста и при бесконечно тонкой границе меледу смелсными участками поверхности нельзя указать, где кончается один участок и начинается другой. Ес-.ли спектральный состав света, получаемого (отралеаемого и.ли пропускаемого) обоими участками, одинаков или если, при наличии разницы спектрального состава, цвета их все лее совершенно одинаковы, то К. может обнаруживаться лишь в различии яркосте(1 обоих участков. Пусть одна из яркостей равна 131 и вторая /?2> при чем В{>В, тогда за меру контраста принимается отношс-л - в

пне --g-. Наибо.льший К., равный 1, получается, если £?2 = 0 наименьший (0)-если В=В. По мере приб.лилеения К. к 1 различие смежных участков становится все более резким. При уменьшении К. наст\-пает момент, когда г.лаз улее неспособен раз-.;шчить его и граница участков исчезает, хотя яркости и не вполне равны (контрастный порог раз.личения). Величина порога различна при разных яркостях. По исследованиям Кенига и Блепчарда наименьши!! раз.личимый К. (0,017) соответствует яркости в пределах от 0,03 св/сж- до 6,1 св/сл1-. При уменьшении яркости и при увеличении ее порог одинаково растет, достигая 1 при самых малых различимых глазом яркостях. Повидимому к этому лее пределу стремится порог и при очень бо.льших яркостях, но производство измерений в это11 области затрудняется наступающим ослеп.легпшм от чрезмерной яркости. Велгшина порога, зависит также в сильной степепи от предыдущего состояния г.лаза. Переход от большой яркости к малой и наоборот сопровождается временным повышением контрастного порога, и то.лько после наступ.ления адаптации к новым условиям (приблизительно через 1 ч.) восстапав.лнвается норма.ль.наи ве.личипа порога.

Другой вид К. получается, если цвета смеленых участков поверхности неодпнак-о-вы. И при равенстве яркостей в этом случае К. обпарул;ивается, если цвета различны ш> эквивалентной длине волны или по пасы-щонности (см. Колориметрия). Здесь молено различать два контрастных порога: по длине во.лны и по пасыщепности. Они связань! друг с другом, но форлга связи еще очень мало исследована. Оба порога зависят таклее от не.личины яр1Сости по.лей. При очеиь малых яркостях различение цветов становится невозмоленым. так что оба nopoii чрезвычайно си.льпо повышаются. Бо.льшую

роль играет также угол, под которым видны обе сравниваемые поверхности, так как нормальной цветной чувствительностью обладает только очень небольшой участок сетчатки глаза (центральное углубление желтого пятиа). Воспринимаемый глазом цветной К. зависит не только от цветов самих полей, но и от окружаюп];его фона. Для наблюдения К. в чистом виде надо иметь черный окру-жаюш,ий фон. Цветной фон в зависимости от его цвета молсет дать ряд ослолсняюш;их явлений. К. молсет иметь место для участков поверхностей, смежных не только по месту (т. е. непосредственно соприкасаюш;ихся с общей границей), но и по времени. Сменяющие друг друга ноля разной яркости или различного цвета дают начало явлению мигания , если скорость смены не превосходит известного предела (критическая частота). При этом предел этот лежит значительно нилсе для цветного К., чем для яркостного, так что при увеличении частоты смен прелсде всего исчезает цветной К. и поле зрения получается некоторого среднего, постоянного, цвета, но яркостное мигание еще остается. Это явление используется в мигающем фотометре. Исследования Айвса показали, что контрастный порог яркости при мигании лелсит значительно ниже, чем соответствующий порог яркости при смоленых по месту полях, так что в условиях мигания можнообнаружить К. до 0,005-0,007. с. Майзель.

КОНТРОЛЛЕР, прибор, выполняющий включения и переключения в электрич. цепях в известной желательной последовательности и требующий для этого производства самых простых манипу.дяций (поворот ручки, рычага и пр.). К. применяются преимущественно для пуска и управления электродвигателями, напр. в вагонах трамвая, электровозах и в электрических подъемных механизмах. К. отличается от пускового реостата тем, что в нормальных электродвигателях реостат служит только для перехода от выключенного состояния к полному включению, после чего при нормальной эксплоатации пусковой реостат не работает, между тем как К. остается длительно включенным. Общие требования, которым должен удовлетворять К.:1) пожарная безопасность и 2)безопасность обслуживания. Первое требование удовлетворяется устройством хорошего искрогашения, являющегося в свою очередь непременным условием правильной работы и целости прибора. Второе требование влечет необходимость ограждения всех частей, находящихся под напряжением, для устранения возможности прикосновения обслуживающего персонала, и устройства надежной защиты его от действия электрических искр или вольтовых дуг, возникающих при разрывах тока.

Фпг. 1.

Основная идея устройства К. заключается в том, что в нем сосредоточиваются все контакты, нужные для выполнения желательных переключений, и они в должном порядке размыкаются .или замыкаются специальным механизмом, реализуя требуемые соединения. По способу осуществления основной идеи контроллеры можно разделить след. обр.: 1)барабанные К., 2) кон-такторные К. и 3) К. с индивидуальными контакторами.

1) Барабанный К. в схематич. виде изображен на фиг. 1. На вращающемся изолированном валу А укреплены отрезки

Фиг. 2.

медных колец С, сегменты, соединенные частично электрически мелсду собою. Совокупность вала с сегментами носит название контроллерного барабана. Параллельно валу А неподвижно установлен изолированный стержень В и иа нем укреплены контактн. пальцы К. При повороте вала А соответственные пальцы скользят, набегают или соскальзывают с сегментов (скользящий контакт), образуя между собой ту или иную комбинацию соединений. На фиг. 2 представлен поперечный разрез одной из конструкций барабанного К. (трамвайный К. DK-4, ГЭТ). На яселезном валу 1, покрытом изоляцией 2 (миканит, гильза из ба-келизированной бумаги и пр.), укреплены чугунные или бронзовые секторы 3, несущие на себе латунные сегменты

4 с наконечнихсами

5 из красной меди. Палыщхб также укреплены на изолированном железн. стержне и прижимаются к сегментам пружиной 7. Часто вал 1 делают деревянный или бакелитовый и на него уже навинчивают секторы или прямо сегменты. Равным образом пальцы 6 иногда укрепляют на деревянном бруске. Однако в новейших конструкциях избегают применения дерева. На фиг. 3 приведены другие применяемые на практике конструкции пальцев, предназначенные для разрывов тока. Пальцы, никогда не разрывающие тока или разрываю-

Фиг. 3.

Фиг. 4 а.

щие малый ток и, следовательно, мало обгорающие, делают упрощенной конструкции, а сегменты - без сменных наконечников (фиг. 2, 8 и 9 - пальцы и валик для реверсивных переключений двигателей). Давление между па.тьцем цеегментом применяется обычно не свыще 1Д кг/см, во избежание сильного износа и задирания их. Для искрогашения применяют либо общую искрогасительную катущку, создающую магнитное поле для всех контактов или группы их, или индивидуальные-для каждого контакта или каждой пары их. В первом случае катущка, благодаря форме своего сердечника или полюсных наконечников, а также соответственно своему расположению, создает магнитное поле, перпендикулярное поверхности контроллерного барабана. Поэтому образующаяся мелоду контактами искра сдувается в нанравлении, параллельном оси барабана (фиг. 4а). Во втором случае катущка создает поле, параллельное оси барабана, и искра сдувается в направлении, перпендикулярном к нему, на катущку. Последняя защищается латунной оболочкой а (фиг. 46, цифры 1, 2, 3-последовательное пололеение сегмента и соответствующее положение искры). Искрогаси-тельные катушки включаются в цепь обычно последовательно с разрываемым током.

Между контактами К. вдвигаются пластины из огнестойкого изоляционного материала (фиг, 2, 10), обычно асбестонита. Эти пластины соединяются вместе и образуют искрогасительную гребен-к у, которая может откидываться, поворачиваясь вокруг оси (фиг. 2, 11). Часто на искрога-сительной гребенке устанавливаются искро-гасительные катушки (фиг. 2, 12). Для установки контроллерного барабана строго в нужных положениях и для того,чтобы вал не сдвигался с мест от случайных причин, тряски и пр., применяют специальные механизмы. Основной частью их является зубчатое колесо, называемое звездочкой, во впадины которого входит ролик рычага, укреиленного одним концом шарнирно на станине К. и прижимаемого к колесу пружиной (фиг. 5, а и &). Контроллерный барабан монтируется в станине горизонтально или вертикально, в зависимости от назначения и способа управления К. Все части К. закрываются крышкой, легко снимаемой для осмотра. К., предназначенный Д.ТЯ цепей переменного тока напряжением свыше 500 V, устраивают без магнитного искрогашения. В таком слчае барабан с пальцами опускают в бак с маслом, которое и тушит искры. На фиг. 5

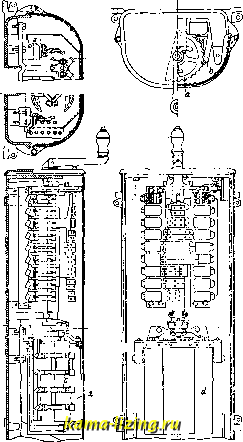

Фиг. 46.

изображен К. переменного тока на 2 200 V с масляным искрогашением для главных контактов (с - контакты первичной обмотки, d-бак с маслом).

2) Контактор ны й К. (фиг. 6) состоит из механич. контакторов (см.), установленных в ряд, к-рые замыкаются в нужном порядке кулачковым валом. На фиг. 7 представлен разрез одной из конструкций такого К.

Фиг. 5.

На изолированном валу 1 посажены стальные диски 2 с кулачками 3. Для дисков и кулачков применяюттакже фибру. При повороте вала 1 ролик контактора 4 сбегает или хшбегает на кулачок и замыкает (с помощью пружины 6) или размыкает контактор. Контактор обычно применяют скатывающегося типа (фиг. 8, обозначения здесь соответствуют фиг. 7). Для относительно неболь-ПП1Х мощностей также применяют контакте]) молоточкообразного типа (фиг. 7, 7), без обычного для скатывающегося типа некоторого скольжения контактов друг по другу. Искрогашение-индивидуальное. Искро-гасительная катушка (фиг. 7, 9) имеет два железных полюсных наконечнихса, также в виде пластин 8, между которыми находится контакт и вдвигается искрогасительная коробка (пунктир). У контактов индукция магнитного поля достигает в среднем 100- 150 гаусс. Нажатие контактов 1-1,5мг/слг-.
