вянной раме), к-рый способствует более легкому опусканию в грунт. Сопряжение колец делают в четверть (фиг. 106)или лее наискось. Иногда кольца накладывают прямо одно на другое, причем для того, чтобы не было сдвига в стороны, между кольцами помещают загнутые вверх и вниз железные пластинки (фиг. 10а). В стыках торцы колец соединяются леирным цементн. раствором (1 ч. цемента на2-4ч. песка). Кольца для верхней части К. формуют отдельно, причем им придают


Фиг. 10а

Фиг. 106.

более солидную и архитектурную форму (фиг. 10). Если ожидается приток воды с боков К., то в нижних кольцах по высоте водоносного слоя проделывают отверстия. Когда приток воды из водоносного слоя олшдается небольшой, нижнюю часть К. делают уширенной. Для этого приготовляют три кольца специальной формы: два конических и одно цилиндрическое, более широкого диаметра, чем остальные кольца, составляющие весь К. Для того чтобы в К. удобнее было спускаться для чистки или ремонта, в его стены вделывают скобы (фиг. 10). Т. к. вес бетонных колец весьма значителен (ок. 800 кг), то для их опускания необходимы соответствующие приспособления в виде блоков, полиспастов и пр. Стоимость бетонных и железобетонных К., при условии наличия соответствующих материалов, немногим превышает стоимость деревянных срубовых К. Возведение К. из бетонных сегментов мало чем отличается от возведения К. из сплошных колец, но сегменты менее громоздки и потому удобнее для перевозки и в работе.

Гончарные К. устраивают только на небольшую глубину из гончарных, или керамиковых, труб диам. 0,1 м. Их устанавливают в готовой шахте сразу на всю глубину. Одно или два нижних кольца делают обычно дырчатыми для пропуска воды (фиг. 11).

Чугунные и железные К. собираются из отдельных колец высотою 1-4 м. Кольца снабжаются внутренними горизонтальными фланцами, а при больших диаметрах снаблсаются еще дополнительными горизонтальными ребордами (фиг. 12). Толщина стенок чугунных К. доходит до 35 мм при диаметре А м (Muhlhausen).

Из какого бы материала ни были сооружены К., они д. б. устроены т.о., чтобы использовать для водоснабжения паделсную грунтовую воду. К. для целей питьевого водоснабжения никогда не должны основываться на верховодке , сообщающейся с поверхностью земли, т. к. такие колодцы в населенных местностях легко могут стать источниками заразы. Для того чтобы верховодка и поверхностп. воды не проникали в колодец с наруленой стороны кренления, вокруг него вырывают кольцевую яму ( замок ), запо.тняе-мую глиной с тщательной утрамбовкой, глубиною 2 лг и шириною 1 Л1. Если вследствие сильного притока верховодки не представляется возмол-сным вырыть кольцевую яму, то вокруг всего К. забивают шпунтовой ряд из досок и затем промежуток меледу шпунтом и наружной стороной креп.пения забивают глиной. Поверх глины насыпают слой песка, по которому производят отмостку камнем с уклоном от К. так. образом, чтобы воде, выплескиваемой из ведер при пользовании К., не дать возможности застаиваться и проникать за сруб, внутрь колодца.

Приспособления, применяемые для подъема воды из шахтных К., весьма разнообразны. Одним из простейших является ж у-р а в л ь, весьма распространенный в сельских местностях СССР. Таким приспособ л е-I нием можно доста-


Фиг. и.

вать воду с глубины не более 10 м. Вес груза-противовеса в зависимости от соотношения между плечами журавля определяют из формулы:

где Р-вес поднимаемой воды в кг (без веса ведра), р - вес ведра (без воды), I - длина длинного плеча в ж, 1х-длина короткого плеча в м, X - вес противовеса в кг. Другое простое приспособление - наклонный брус с блоке м-при неглубоких К. удобно для пользования, но в гигиеническом отношении весьма нежелательно. Из простых водоподъемных приспособлений для К. значительно лучшим является ворот, состоящий из горизонтального вала, диам. 0,22- 0,27 ж, вращающегося на деревянных стойках, либо укрепленных на срубе К. либо


Фиг. 12.

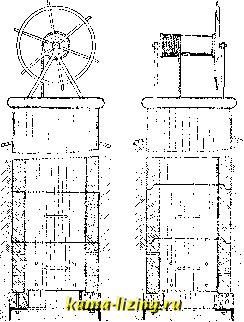

вкопанных на расстоянии 0,3-0,4 м от не-Io и соответствующим образом усиленных распорками. Если глубина колодца не превышает 20 м, то вал приводится во вращение при помощи ручек на обоих концах его, при более же глубоких колодцах вал снаб-лсается на одном или на обоих концах деревянными колесами диам. 1,8-2,5 ж с ручками. Для уменьшения усилия при подъеме воды вал снабжается двумя бадьями. Основные размеры вала ворота и колеса определяются из соотношения:

(p-bP) = 5R,

где р-вес ведра (без воды) в %г, Р-вес поднимаемой воды bk8,d-диам. вала ворота, R-радиус колеса. Из других более сложных водоподъемных приспособлений при К. могут применяться цепно-спиральные водоподъемники (Шен-Элис). Самыми лучшими водоподъемными приспособлениями для К. с санитарной и с технической точек зрения являются насосы самых разнообразных систем: поршневые, крыльчатые, центробежные и др. При этом в случаях обыкновенных мелких К., в 5 или 6м, пользуются всасывающими насосными колонками, располагаемыми над К., в случаях же глубоких К. насосные цилиндры приходится опускать почти до уровня воды. При ирименении насосов К. остаются все время закрытыми и не могут подвергнуться загрязнению, а подъем воды производится значительно легче и производительнее.

Трубчатые К. бывают двух типов: мелкие и глубокие. Мелкие К. устраивают б. ч. путем забивки в грунт до водоносного слоя колодезных труб, снаблсенных на конце фильтром; их называют абиссинскими или нортоновскими К. Такие К. делаются диаметром 32-150 мм. Забивку абиссинских К. малого диаметра ведут при помощи переносного копра. Для устройства абиссинских К. большого диаметра сначала бурят сква-лшну посредством ложкового бура и в нее уже забивают колодезные трубы. Глубокие трубчатые колодцы строят при помощи бурения (см.). Когда глубокая буровая скважина, проведенная при помощи нескольких рядов обсадных труб, закончена, опускают в сква-лсину фильтр в тех случаях, когда вода получается из песчаных или плывучих пород. Когда водоносная порода-трещиноватый камень или галечник, фильтра не требуется. Фильтр состоит из железной трубы, снабженной рядами крупных отверстий, иногда обмотанной спирально проволокой и опаянной медной сеткой (фиг. 13). Низ фильтра заделывают наглухо пробкой для Фиг. 13. предупреждения проникновения плывунов снизу. Нижнюю часть фильтра делают без отверстий для образования отстойника для мелких частиц породы, могущей проникнуть через сетку. После опускания фильтра всю колонну обсадных труб приподнимают настолько, чтобы фильтр оказался окруженным водоносной породой. Для предупреждения проникновения породы через верхний зазор между

фильтром и трубами, верхнюю часть фильтра окружают резиновым кольцом или подмоткой из просмоленной пеньки. Фильтры с крупными отверстиями устраивают в крупнозернистых грунтах; фильтры же, состоящие из дырчатой трубы, обмотанные проволокой или обтянутые медной сеткой, применяются в грунтах средней крупности, где мелкого песка с зернами до 2 мм не более 50%. Отверстия на трубах делаются, как показано на фиг. 14, и берутся следующих размеров (см. таблицу). Общая площадь F от-

Размеры отверстий в стенках труб (в tt).

Ширина щели bg Высота h\. Размер e.s .... h . . . .

Шнрипа щелпЬ . Высота hi . Размер eg .... h . . . .

верстий для трубы по фиг. 14 на 1 лг ее высоты определяется из соотношения:

hi q

nUfl

Фиг. 14.

ki<pvb He

где D-диаметр труб, Cg, Ъ, h, h взяты по фиг. 14, -коэфициент пористости грунта, q>=OT 0,60,4, q-количество воды, долженствующее пройти через площадь отверстий (в м/ск), Vi,-скорость по графику (фиг. 1), Не-полезная высота собирательной поверхности, О-часть окружности, не покрытая отверстиями и предназначенная для склепки или же для сварки шва колец; в частных случаях О может быть равно нулю.

Простейшее насосное оборудование трубчатого колодца состоит из следующих частей: 1) насосного цилиндра (фиг. 15), 2) всасывающей трубы с приемным клапаном (фиг. 16), 3) поршневых щтанг, 4) водоподъемных или нагнетательных труб, 5) переходной коробки с сальником и воздушным колпаком, 6) нагнетательной трубы к водоразбору и 7) механизма для качания в виде обыкновенной ручной качалки или кривошипно-шатунного механизма с ручными маховиками. При более слояшых оборудованиях глубоких трубчатых К. применяют насосы двойного действия и сложные механизмы, приводимые в действие при помощи конных приводов, ветряных двигателей. Фиг. 15. Фиг. 16. электрич. моторов, паровых машин, двигателей внутреннего сгорания и пр. (см. Насосы). Стоимость устройства трубчатых колодцев находится в зависимости от самых разнообразных условий производства буровых работ и не может быть заранее точно предусмотрена. В довоенное время 1 м бурового К. обходился в средних грунтах с конечным диаметром 0,12 ж в 25 р. при общей глубине в 100 м.



Стоимость глубоких трубчатых К. со сложным оборудованием достигает нескольких десятков тысяч рублей. Трубчатые К. имеют следующие значительные преимущества перед щахтными. 1) Полная безопасность воды от загрязнения: а) благодаря непроницаемости стенок для поступления с поверхности и из верхних слоев загрязненной воды и болезнетворных бактерий и б) вследствие необходимости оборудования насосами (вода предохранена от загрязнения и за-ралеения, которые наблюдаются обычно при разборе воды из водоемов ведрами). 2) Вода из глубоких водоносных горизонтов обыкновенно по качеству своему гораздо лучше воды из мелких водоносных слоев, не содержит болезнетворных микроорганизмов и посторонних механических примесей, чиста и в большинстве случаев не требует предварительной очистки. 3) Вода глубоких слоев имеет постоянную низкую t°, что особенно валено для многих промышленных и технич. производств. 4) В количественном отношении буровые К. обладают ббльшим постоянством, чем шахтные. 5) Трубчатые К., благодаря технике бурения, м. б. устраиваемы во много раз глубже, чем шахтные. 6) По стоимости трубчатые К., уже начиная с глубины 20.11, дешевле шахтных (без оборудования); эта разница возрастает с увеличением глубины. 7) Производство работ по устройству трубчатых К. свободно от тех затруднений и опасностей для жизни и здоровья рабочих, какие имеют место нри устройстве шахтных К.

Трубчатые К., использующие глубокую напорную воду, уровень которой иногда поднимается в сквалеине близко к поверхности и иногда даже выливается на поверхность земли, называются артезианскими колодцами (см.). Иногда неглубокие трубчатые К., получающие воду из обильных водоносных горизонтов , располагаются группами или батареями (Бруклинские К.), и вода из них выкачивается по трубам, соединяющимся в одну об]пую трубу, и поступает в один общий резервуар. Таковы напр. 20 буровых К. Мы-тищенского водопровода г. Москвы, расположенные по правому берегу р. Яузы, имеющие диам. в 400 мм и глубину 27-30 м. Они все соединены всасывающими трубами с одной общей сборной трубой диам. в 600 мм, идущей к насосам.

К. поглощающие, шахтные или буровые, служат для удаления грязных или канализационных вод в подземные трещиноватые, песчаные, сухие или водоносные породы. Т.к. уровень больших вместилищ подземных вод остается обыкновенно почти постоянным, то прибавка к подземным водам относительно небольшого количества вод поверхностных на этот уровень влияния не оказывает. После долгого действия поглощаю-1Цие К. все же настолько засоряются, что прекращают свое действие. Поглощающие К. при благоприятных геологич. условиях очень удобны для удаления нежелательных вод, т. к. их молено устраивать в каледой усадьбе, но они очень часто приносят непоправимый вред, заралеая водоносные горизонты, из к-рых население пользуется водой для питья. Поэтому во многих городах, где

ранее действовали поглощающие К., приходится теперь совершенно запрещать пользование с целью водоснабжения верхними горизонтами (Москва).

К.-фильтры устраиваются в тех случаях, когда для сельского водоснаблеения приходится пользоваться речной, прудовой или озерной водой сомнительной чистоты. В таких случаях рядом с естественным водохранилищем устраиваются К. из возмонено менее водопроницаемого материала и соединяют с водовместилищем в простейших случаях при помощи траншеи, к-рая наполнена


Фиг. 17.

фильтрующим материалом в таком порядке, чтобы блилее к водовместилищу (фиг. 17) был более мелкий материал (песок), а блилее к К.-более крупный (хрящ, гравий). В большинстве случаев К.-фильтры дают возможность очищать воду более в механическом, чем в бактериологич.отношениях, а потому часто не вполне достигают санитарных целей. Кроме того фильтрующий материал в них довольно быстро засоряется, и их приходится часто чистить.

Определение дебита К. при значительных водоснабжениях производится параллельно с гидрогеологическими изысканиями и фактически сводится к определению расхода грунтового потока, из которого колодец по.тучает воду. При гидрогеологическ. изысканиях определяют мощность водоносного пласта, глубину залегания и состав водоносной породы. Последующей откачкой и наблюдениями за понилеением грунтовых вод определяют производительность водоносной породы в данном К. В простейшем случае, при к-ром уровень и дно подземного потока горизонта.тьны, строение водоносного пласта однородно, откачка из К. ничтожна по сравнению с запасами подземной воды и вода иостунает в К. через цилиндрич. поверхность (дно К. упирается в водонепроницаемый пласт) (фиг. 18)-расход воды через К. определяется по форму.ле:

Фиг. 18.

т г-

-1 (Н +1 г/ +0 ,

m +1 С

где Н-средняя глубина воды в водоносном слое до откачки, ж и у-координаты какой-либо точки депрессивной кривой, отнесенные к оси К. и верхней плоскости подстилающего слоя, S-понижение уровня воды в наблюдательной скванеине, располол:енной приблизительно в 5 ж от К., во время откачки, С-коэфициент, свойственный данному грунту. Величина т (см. Движение воды) определяется путем наблюдения двух пробных
