есть в избытке паровая энергия, или же там, где удобство применения отодвигает на задний план их неэкономичность.

Струйные насосы благодаря надежности их действия незаменимы в качестве резервных установок, всегда готовых к действию (напр. на судах для откачки воды из трюмов). Там ясе, где одновременно с механич. работой нужно или можно с пользой для дела нагреть перемещаемое вещество путем прямого смешивания его с рабочим телом, струйный насос приобретает все преимущества, так как в этом случае его низкий механический кпд не играет никакой роли, в виду полного использования всей остаточной энергии рабочего тела.

Паровой питательный И. в простейшем его виде изображен на фиг. 1. Через штуцер а к И. из котла подводится пар, который, пройдя через сопло Ь, поступает с большой скоростью в смесительный насадок с. Благодаря засасывающему действию струй пара, а также конденсации пара, в смесительном насадке создается разрежение, заставляющее воду из коробки И. устремляться в насадок. Из смесительного насадка струя смеси воды и конденсата с большой скоростью входит в расширяющееся сопло или диффузор d, к-рый служит для преобразования энергии скорости (кинетич. энергии) в энергию давления (потенциальную энергию). Давлением струи, выходящей из диффузора, приподнимается питательный обратный клапан, и вода получает доступ в котел. Между смесительным насадком и диффузором оставляется щель, через к-рую при пуске И. будут иметь выход избыточные пар и вода; для удаления их предназначена труба е с имеющимся на ней обратным клапаном. При пуске И. требуется меньше пара, чем при рабо-


ФИГ. 1.

Фиг. 2.

то последнего полным ходом, поэтому сопло Ъ снабжают регулирующим приспособлением.

Универсальный паровой И. Особенной надежностью отличается универсаль-тдй паровой И. з-да бр. Кертинг в Ганновере (Германия), изображенный на фиг. 2. Все операции по приведению этого И. в действие производятся движением одной рукоятки. Начиная перемещать рукоятку из крайнего ее пололсения, соответствующего нерабочему

состоянию и., приоткрываем сперва малый паровой клапан F и т. о. включаем левый, вспомогательный И., которым производится всасывание воды из приемного резервуара. Всосанная вода выбрасывается обратно в


Фиг. 3.

приемный резервуар через канал М и открытый кран Е. Двигая рукоятку далее, закрываем канал М. Тогда вода устремляется гю обводному внутреннему каналу ко второму паровому П., входит в насадокjFjс нек-рым давлением и вытекает из И. через канал Mi и кран JS. В то Hie время начинает приоткрываться большой паровой клапан Fi, чем вводится в действие второй, правый И. Полное открытие вентиля Fi будет связано с полным закрытием краном канала М, через к-рый всосанная вода выливалась в приемный резервуар. После этого для воды останется один только выход в напорную трубу через обратный клапан G.

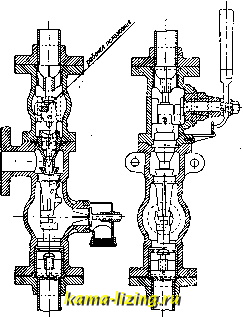

Саморегулирующийся И. фирмы Шеффер и Буденберг в Магдебурге (Германия) изображ;ен на фиг. 3. Особенностью этого И. является клапан С на смесительном насадке. Клапан этот висит на шарнире и присасывается к смесительному насадку только при наличии разрежения в последнем. Если вследствие попадания воздуха во всасывающую трубу прекращается подсасывание воды И., то клапан G отпадает от смесительного насадка и открывает боковое отверстие для выхода пара и воздуха через обратную трубу. Если подсасывание воды возобновляется, то клапан С опять присасывается к смесительному насадку, а И. автоматически начинает работать нормально. Таким образом нарушение всасывания но влечет за собой необходимости выключать и снова включать И.

В качестве питательных приборов паровые И. применяются в паровозах, локомобилях и мелких стационарных котельиьтх



установках. В крупных котельных установках питательная вода обычно подогревается за счет тепла отходящих газов, а потому применение И. становится нецелесообразным.

Воздух Паровыми И. доволь-

rjjo но широко пользуются fff сь для нагнетания воздуха в топочные поддувала при сжигании антрацита. Расход пара на инжектор нередко достигает при этом 6-8% от


Фиг. 4.

общей паропроизводи-тельности котлов. Такое применение паровых И. оправдывается только в тех случаях, когда антрацит, вследствие легкоплавкости золы, на сухом дутье сжигать невозможно. В паровозах паровым И., или т. н. конусом, создается сильная тяга в трубе. Неэкономичность парового И. в этом случае не играет роли, т. к. мятый пар из машины паровоза другого назначения не имеет.

Пароструйные аппараты в последнее время с успехом применяются в качестве воздушных насосов в конденсационных установках при паровых турбинах. Рабочим паром в этом случае служит или мятый пар от вспомогательной турбины, с давлением ок. 1 aim, или даже свежий пар. Тепло пара, прошедшего И., используется для нагревания конденсата, идущего на питание котлов. На фиг. 4 дана диаграмма рабочего процесса пароструйного И. На фиг. 5 представлен двойной пароструйный воздушный насос системы Гофера. Пар, поступая через трубку Ь, протекает последовательно через два сопла, из к-рых первое имеет круглое, а второе-кольцеобразное сечение. В первом сопле пар расширяется до давления Pi, под которым притекает воздух. После того как в первом диффузоре давление переходит в P2>Pi выходящий из кольцевого сопла пар засасывает воздух, поступаюпщй из патрубка а, и нагнетает его во второй диффузор, в котором достигается конечное давление Рз. Коробка из листового металла, вставленная в камеру всасывания, имеет зада- , чей изолировать всасьшаемый воздух от горячих стенок кор-пуса инжектора. Между коробкой и стенками инжектора во время работы инжектора образуется разреженное пространство , которое также оказывает изолирующее действие.

Водоструйные инжекторы применяются в качестве воздушных насосов в конденсаторных установках при паровых турбинах. Смесь пара и воздуха всасывается водяной струей, выходящей из насадка со скоростью 20-30 MJCK. Так как вследствие конденсации пара, а также преобразования в тепло энергии вихревых движений в струе, возникаю-шдх при прохождении воды через центро-


Фиг. 5.

бежный насос и диффузор, Г рабочей воды повышается, то при необходимости пользоваться ограниченным количеством циркулирующей воды следует принимать меры к ее охлаждению. Даже при небольшом повыше-нип температуры рабочей воды существенно падает производительность И. и ухудшается разрежение в конденсаторе. Если через И.

пропустить всюводу, \ протекающую через

конденсатор, то вода к И. может быть под-


Фиг. 6.

Фиг. ,7.

ведена с небольшой скорост{.ю-ок. 25 mjck\ особого насоса при этом не требуется, и вода прокачивается через И. циркуляционным насосом. При малых количествах рабочей воды требуются большие скорости (порядка 60 м/ск), для создания к-рых требуются особые насосы. На фиг. 6 изображен водоструйный воздушный насос Пауля Мейера, выполненный заводом Аугсбург-Нюрн-бергского об-ва (Германия). Отработавшая в И. вода выбрасывается в канал, подводящий к конденсатору свежую воду, и, так. обр., особого расхода воды на И. HQ требуется. Если конденсационная установка работа-


Фиг. 8.


фиг. 9.

ет с обратным охлаждением, то напора, требующегося для подачи воды на градирню (обычно ок. 6 м) и создаваемого циркуляционным насосом, бывает достаточно для действия И. Отработавшая в И. вода направляется в этом случае в трубу, отводящую воду из конденсатора. Отсосанный И. воз-



ИНКРУСТИРУЮЩИЕ ВЕЩЕСТВА

дух выделяется из воды унсе на градирне. Другое практич. применение (очищение колодцев) водоструйных И. показано на фиг. 7.

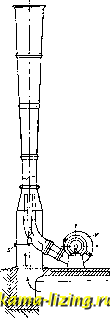

Га3 0струйные И. Простейший пример представляет широко распространенная в лабораторной практике газовая горелка Бунзена. Газоструйные И. находят также применение при устройстве дымососов т. и. непрямого действия (фиг. 8); здесь работа производится воздухом от вентилятора V, но предусмотрена запасная паровая тяга S.

Основные уравнения рабочего процесса струйного П., работающего без изменения фцзич. состояния рабочего Тбла, даются ниже по Пфотеигауеру. В приводи-.ш>1Х ф-лах приняты обозначения, указанные на фиг. 9 и в следующей таблице:

4) Кпд П., предназначенного для сообщения ускорения перемещаемому телу, :

EL 1±Л

(1 + 9)

Кпд П., предназначенного для подъема или нагнетания перемещаемого тела.

р Уг

Коэффициент потерь

Коэфф. Р увеличивается под влиянием процессов превращения работы в тепло, имею-

Места, к которым относятся обозначения

Диаметр в свету в .*t

Площадь попер, сеч. в

Средняя скорость в м1ск

Коэфф. сжатия струи

Коэфф. потери скорости

Коэфф. расхода

Отверстие сопла............

>1

Отверстие всасыв. трубы.......

Входное отверстие диффузора.....

Выходное отверстие диффузора ....

-

при чем 1), Pq-абс. давлеиия в кг/м или мм вод. ст.; V-кудельный объем в м/кг; у- вес 1 м в кг; I-длина в т, До-коэффициент трения о стены в диффузоре; Q-секундный расход вещества по весу в кг; F- секундный расход вещества по объему в м; -коэффициент потерь.

1) Относительный вес перемещаемого вещества

У а

2 \7г. J m-i

2\n-nJ m-1

относительный объем перемещаем, вещества

2) Относительное разрежение всасывания

2 \п /ij

1 / m \

3) Удельный расход силы на 1 кг перемещаемого веса, на 1 мм вод. ст. (или 1 кг/м) разрежения всасывания и на 1 м удельного объема рабочего вещества

(Гт)

щих всегда место в выкидной трубе. Явление это парализуется тем, что этой трубе придают форму расширяющегося конуса. С увеличеш-ieM /? быстро растет затрата работы, которая при прочих равных условиях будет тем меньше, чем бо.тьше уд. в. рабочей массы.

Лит.: Pfotcnhauer Н., Der Energiebedurf v. Injektoranlagen, Ztschr. d. Bayer. Dampfkesseb-evision --vereines , 1913, H. 16-20; Zen пег Gr., Kolori-raetrische Untersuchung d. Glffardschen Danipfstrahl-puuipe. Teclm. Tbermodyuamik, B. 2, Leipzig, 1906; S с h r a u f f, Untersuchungen uber d. Arbeitsvorpang iiu Injektor, <Mltt, Forsch. , В., 1909. П. Соловьев.

ИНКРУСТИРУЮЩИЕ ВЕЩЕСТВА, название, впервые введенное французским ученым А. Раденом (1824 г.) для обозначения всей органической части растительной ткани, удаляемой при выделении чистой клетчатки (целлюлозы). Последняя, в противопололс-иость И. в., получила название основного вещества (Grundsubstanz). К числу И. в. следует отнести прежде всего л и г н и н, а ташке пектины и г е м и-целлюлозы (пентозаны, метилпенто-заны и гексозапы). Е. Schmidt (1921 год) предложил классификацию, основанную на отношении растительного вещества к растворам двуокиси хлора (ClOg) в воде или уксусной к-те. Он различает инкрусты, растворимые в этом реактиве, и скелет, перастворимый в нем. Однако, такое деление, основанное на действии одного специфического реактива, вряд ли имеет преимущества перед определением И. в., данным А. Раденом в связи с irx 1)олыо-связывающих и наполняющг-пс веществ в тканях растений. Это определение находится в полном соответствии с новейшими исследованиями Г. Амброна, К. Гесса и Р. Герцога, показавшими, что И. в. связаны с клетчаткой механически (не химически), как бы покрывая ее пленкой.

Лит.: Fuchs W., Die Chemie d. Lignlns, В., 1926; Hess К., Die Chemie d. Zelluiose und ibrer Begleiter, Lpz., 1928. B. Номаревсний.
