(фиг. 7). Эти В. применяются в торговле и промышленности для взвешивания обыкновенных товаров и материалов. Допускаемая

погрешность при поверке составляет при наибольшей нагрузке ±0,1% взвешиваемого груза. Стандартные размеры В. и их частей указаны в табл. 2.

2) К о р о м ы сл о в ы е В. точные ( А ) применяются в аптеках, в торговле золотом, серебром и другими ценными материалами и изделиями, когда требуется более точное взвешивание. Они также изготовляются в форме равноплечных В. с нижними чашками

Табл. 2 .-С тандартные размеры весов о (ОСТ 253).


Фиг. 7.

§5 с n

я e

5 я >> ffi В S

2 5 10 20 50 100 200

Длина плеча (О в мм

200 250 300 350 450 500 650

Толщина [полотна (Ь) в мм

8 10 14 18 25

Ширина полотна (без выступов)

у опорной призмы (опасное сечен.-h) в мм

30 35 40 50 70 90 105

У грузо-приемной

призмы (hi) в мм

15 17 20 25 35 45 52

И отличаются от типа О более тщательной и точной пригонкой и соответственно уменьшенным допуском (табл. 3). Наиболее распространенный тип В. изображен на фиг. 8,

Табл. 3.-Д опуски дли весов типа А .

Наибольшая нагрузка .....

Допускаемая погрешность . . .

Наибольшая нагрузка .....

Допускаемая погрешность . . .

ХОТЯ для точных В. может применяться и конструкция О . Для достижения большей чувствительности тип А снабжается приспособлением для перемещения центра тяжести в виде гирьки 1, передвигающейся по винтовой нарезке; пфька д. б. несъемной. Для регулировки равновесия всей системы на концах коромысла помещаются двигающиеся по винтовой нарезке несъемные гирьки 2. Весы снабжаются по б. ч. аретиром 5, поднимающим опорную призму над подушкой. Коромысло обычно изготовляется медное, никелированное, хотя могут

Фиг. 8.

применяться железо, сталь и алюминий. Чашки,обычно медные, никелированные,могут также изготовляться из фарфора, стекла, фаянса, эбонита. Подвеска чашек-при помощи металлических прутьев или цепочек;шелковые шнурки допускаются в точных весах грузоподъемностью не свыше 100 г. Аналитические В. ( Ан ), применяемые для всякого рода лабораторных работ, требующих высокой точности при определении веса, также изготовляются с равноплечны-ми коромыслами, поскольку последние, как это явствует из изложенной общей теории весов, дают наибольшую чувствительность и точность. По существу они являются лишь более усовершенствованным типом коромыс-ловых точных весов. Допуски и чувствительность для аналитических В. законом не устанавливаются, а диктуются требованиями аналитической работы и практич. пределами точности, которой в состоянии достигнуть производитель весов. Практически чувствительность этих В. колеблется в различных конструкциях и наибольших нагруз-icax от 0,1 до 0,005 лег; точность же взвешивания составляет половину указанных величин. Наибольшими нагрузками для них являются 500, 200 и 100 г, реже 1 кг, 50 и 20 г. Аналитические весы обязательно снаб-лаются изолирующим приспособлением, помощью которого средняя опорная подушка разъединяется со средней призмой, а крайние призмы освобождаются от нагрузки чашек, садящихся на специальные опоры. Коромысло снаблается специальной шкалой, служащей для отсчетов при пользовании малыми проволочными гирьками, так

наз. рейтерами. Наложение рейтеров производится помощью специального вращающегося стержня, находящегося над коромыслом. На фиг. 9 изображена схема аналитических весов на 200 г, изготовляемых Трестом точной механики в Москве. Для точных отсчетов по шкале В. снаблсают-ся лупой с зеркальным приспособлением.

Другою разновидностью точных коромыс-ловых В. являются так наз. образцовые В., применяемые гл. обр. для поверки гирь, а в исключительных случаях и для точных взвешиваний в торговле и промышленности. Они изготовляются с нагрузкой в 2, 20, 200, 500 г, 1, 5, 10, 20 и 50 кг и, согласно правилам Главн. палаты мер и весов, делятся на два разряда. К первому относятся весы, слулсащие для поверки точных и контрольных гирь, употребляемых поверочными же палатами; ко второму-весы для поверки обыкновенных гирь. Чувствительность (т. е. наименьшая величина грузика, отклоняющего стрелку на одно деление шкалы) д. б. для В. первого разряда:


Фиг. 9.

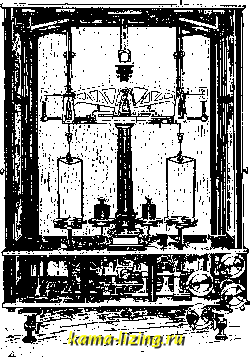

О Л Л1з-для В. до 2 г; 1 лгз-для В. до 20 г; 5 мг-для В. до 200 и 500 г; 20 мг при грузоподъемности 1-5 7сг и 200 жг-при грузоподъемности 10-50 кг. Для В. второго разряда чувствительность в 5 раз меньше (т. е. грузик больше). Точные весы, применяемые в метрологическ. учреждениях (напр. в Главной палате мер и весов), где производится поверка эталонов гирь, изображены на фиг. 10. Их точность достигает 0,001 мг.


Фиг. 10.

Такого рода В. устанавливаются в особом помеш;епии на специальном фундаменте, превосходящем глубину фундаментов сех соседних зданий, во избелсание колебаний от уличного двшкения. Наблюдение за взвешиванием и наложение гирь производятся из смелсного помещения, помощью оптическ. приборов и специальных рычагов.

3) Безмены ( Б ) допускаются в СССР лишь 1-го рода. На фиг. 11 изображен без-


Фиг. и.

мен, конструкция которого не требует пояснений; для более грубых взвешиваний он может изготовляться и без дополнительной

шкалы аЬ. Равновесие указывается стрелками т и I. Для помещения груза может применяться, помимо крюка, чашка или площадка. Благодаря своей портативности, небольшому весу (2-5 кг) и невысокой цене безмены играют большую роль в крестьянском хозяйстве.

4) Столовые В. ( С ), равионлечные весы с верхними чашками, особенно распространенные в торговле, весьма пригодны для скорого взвешивания, так как их чашки, не заграждаемые цепями или шнурами, дают больший простор для манипуляций. Установленный допуск также = ±0,1 % при максимальной нагрузке. Наиболее употребительна система Беранже, изображенная на фиг. 12. КК-железный равнонлечный


Фиг. 12.

рьшаг 1-го рода; /с/с и кк-два железных рычага 2-го рода; левая чашка покоится на призме А (две точки опоры) и-помощью ноги NF-на серьге ss рычага кк, соединенного с коромыслом КК серьгой SS. Протит воположная чашка имеет такое же устройство. Силу Q, соответствующую взвешиваемому грузу, можно разложить на две силы: q, приложенную к опорной призме А, и силу приложенную к призме Е. Обозначив через ж силу, передаваемую рычагом кк через серьгу SS и точки Н я В па. коромысло КК, имеем:

q. : xDH : DE, т. е. X = q.-На коромысле КК мы имеем: у : х= СВ : СА,

откуда

DECB

Следовательно, ,у =32) если плечи имеют отношение BE : 1)Н=СА : СВ. Практически это. достигается делением пополам плеча АС.в точке В и плеча DE в точке Н. При таких условиях сила 2 передается на призму А без изменения, так что на нее действует сумма сил 21 + 22) т. е. вся нагрузка Q, независимо от местонахождения груза в той или иной точке чаш-к и. Станина ТТ обычно отливается из чугуна. Призмы и подушки, а равно места взаимного соприкосновения серел-сек, хомутиков и т. п. делаются из стали. Стандартные размеры весов С приведены в табл. 4.

Стремление ускорить развеску товаров и облегчить подсчет гирь привело к конструкции В., в к-рых налолдание гирь вручную заменено включегшем подвесных гирь помощью рычагов (фиг. 13): гири Р подвешены на стерлснях к копомыслу весов, движением зубчатой рейки В с захватом Р; приводимой в действие рычагом А. коромысло К разгружается и нагружается гирями.



Табл. 4.-С тандартные размеры весов С (ОСТ 255).

S £ !

й Э Kg?

iiS5

.5 о- к 3 = <2 я g и к

Вика?

Длина плеча в мм

Ширина полотна в опасном сечении

в Л1.И

Толщина полотна в мм

коромысло

рычаг

коромысло

рычаг

коромысло

рычаг

Указанный принцип применен германской фирмой Динзе в весах, изображенньпс на фиг. 14 (вид спереди) и , 15 (вид без кожуха). С обратной стороны весы


Фиг. 13.

Фиг. 14.


Фиг. 15.

имеют таклсе оконце со счетчиком, который показывает покупателю вес.

Еще ббльшую скорость взвешивания дают В. с циферблатом, хотя чувствитель

ность их ниж;е, чем в весах Беранже. Но практика Европы показывает, что этот недостаток с избытком восполняется быстротой взвешивания и уменьшением субъ-ективн. ошибок при подсчете гирь. Весы, изображенные на фиг. 16, представляют собой комбинацию циферблатного механизма и системы рычагов типа столовых В. Бе-раиже. S, Si и S-опорные призмы; L, и -грузоприемные призмы; Gx и G.- соединительные призмы; LSN-коромысло

с противовесом. В. -Т- ) снаблены воздуш-


Фиг. 16.

Фиг. 17.

пым тормозом в (для больших нагрузок применяется глицериновый или масляный тормоз), назначение которого прекращать колебания стрелки для получения более быстрого отсчета на циферблате.

I Несколько более сложные типы коромысел для весов с циферблатом приведены на фиг. 17: слева-грузоприемная призма заменена кулаком А, на к-ром в точке В прикреплена гибкая стальная лента, при чем кривой BL придается форма, обеспечивающая равномерность шкалы; справа-призмы заменены кулаками А я В, коромысло подвешено на ленте FSEii вращается с помощью ленты CLB; движение коромысла передается кремальерой зубчатому колесу, с которым соединена указательная стрелка. Иногда на циферблате наносятся не только цифры, обозначающие вес, но и стоимость данного количества товаров при той или другой цепе единицы веса.

Расчет коромысла равноплечных В. Сплошной брус равного сопроти-в.1ения хотя и обладает значительной прочностью, но способен давать прогиб и потому не является рациональной формой коромысла, в особенности для точных весов. Исходя из этих соображений, коромысло равноплечных весов рассчитьшают без учета

прогиба по ф-ле Р1 = следовательно

величина безопасной нагрузки на одно плечо

Р = , где 6-толщина, 7-ширина пслот-

на коромысла в опасном сечении и I-длина плеча. Допускаемое напряжение 7f равно 3 кг/мл1, т. е. вдвое ниже нормы, принимаемой при обычных расчетах, так как эксплоатации обыкновенных В. сопровождается обычно небольшими ударами. Та же формула применяется и для расчета медного коромысла аптекарских В., коромысел и рычагов столовых В. и коромысел товарных В. Для медных коромыссч К=1 кг/мм. Для точных В. зависимость грузика г, характеризующего чувствительность весов, от прогиба коромысла (т. е. от его жесткости) выражается формулой

1 div

где Q-вес коромысла, Р-пакбольшая нагрузка на каждую, чашку вместе с весом по -следней, е-расстояние центра тяжести коромысла от острия средней опорной призмы, h-длина указательной стрелки, 1 div- величина одного деления шкалы, / -стрела прогиба коромысла, I-д-аина одного плеча коромысла. Требование достаточной жесткости вызывает необходимость применения типа сквозной фермы (см. фиг. 8-10). Проверка прочности коромысла на изгиб и скалывание производится обычными способами. Прогиб/ можно определять графически методом Мора--построением упругой линии изгиба коромысла, как веревочной кривой для сил, пропорциональных площадям диаграммы изгибающих моментов.

5) Товарные В. ( Тв ) представляют собою неравноплечные В., состоящие из системы сочлененных между собою неравно-плечных рычагов, чем и достигается уменьшение веса требуемых гирь. Окончательное отношение В. получается путем перемножения отношений сочлеиенных рычагов: J i 1 Jl
