Фиг. 2.

точной величиной азимута и служит поверкой правильности измерения и отсутствия масс, действующих на стрелку. Если разница в измерениях покажет наличность отклоняющих масс, то мы можем, измерив в точке 2 неверные азимуты линий 2-3 и 2-1 вследствие действия отклоняющих масс (фиг. 2), найти по формуле

2 = i- -f-180° уго.т наклона при точке 2 и вести дальнейшее вычисление и накладку съемки, как при теодолитной съемке (см. Съемка полигонная).

II. Результаты полигонной буссольной съемки ж. б. выражены: 1) графически либо 2) путем вычисления координат угловых точек съемки. В первом случае результаты съемки наносят на план, откладывая азимуты помощью транспортира и длины линий циркулем в выбранном для плана масштабе. Во втором случае вычисляют плоские прямоугольные координаты угловых точек съемки, принимая за ось абсцисс: а) непосредственно направление магнитя, меридиана в день производства съемки, или б) направление астрономического меридиана, или в) ось абсцисс местной системы координат государственной съемки. В случае а) измеренные магнитные азимуты линий и служат для вычисления координат. В случае б) к измеренным азимутам следует прибавить магнитное склонение стрелки, к-рое определяют непосредственно или берут из карт или таблиц [] (см. Земной магнетизм). В случае в) угол отклонения магнитного меридиана от принятого направления оси абсцисс определяется из сравнения магнитного и геодезич. азимута одной или нескольких линий. Так, напр., в полигонном ходе. i-5(фиг.З)

Фиг. 3.

измеряют в обеих конечных точках хода 1 и 5 магнитные азимуты 5 и I линий 1 - 6 и 5-7, геодезич. азимуты к-рых у1, известны. Средняя величина угла отклонения определится из

dm = (di + d,): 2,

где = - f и <б= у - 5, Зная величину поправки d, легко по измеренным во время съемки магнитным азимутам сс, 2, 3 и 4 найти соответствующие геодезические азимуты:

wi = 1 -Ь d ,; Иг = а -f d;

щ = ос, + dfn] щ = 4 +d.

Зная т. о. азимуты линий в выбранной системе координат и имея из данных съемки длины S пяти горизонтальных проекций линий, вычисляют по формулам:

Д / = S sin п; Ах = S cos п

приращения координат каждой последующей точки Ъ относительно предыдущей а и координаты:

ХьХа+ и Уъ=Уа +

последующей точки. (Более подробно см. Съемка полигонная.) Получающаяся вследствие погрешностей измерения невязка в координатах конечных пунктов распределяется пропорционально длинам линий (станов) S (см. И). Вычисления значительно облегчаются при употреблении таблицы координат Гауса или Орлова.

III. Б. X. применяются в очень разнообразных случаях и рекомендуются для п. о-лигонометрического определения точек при съемке отдельных мелких участков в качестве полигона II порядка, опирающегося на пункты теодолитной сети, в СССР - для съемки внутренних контуров (при межевой съемке) и при лесных съемках, если только значительное развитие съемок не потребует применения теодолита. Для вычисления этих съемок применяется способ, описанный в отд. II в) (ср. [], И), для измерения азимутов - большая буссоль или компас-теодолит; в остальном съемка сходна с теодолитной полигонной съемкой. Измерение азимута при помощи буссоли дает сравнительно малую точность; но т. к. измерение азимута каждой линии производится независимо от предыдущих, то ошибка от измерения углов накопляется при буссольной съемке значительно медленнее, чем в теодолитной съемке. Обозначив через L д.пину хода, п-число линдй, S - среднюю длину линий (стало быть L = ns) и через (р - ошибку одного измерения азимута, найдем ошибку в положении конечной точки каждой линии равной (ps, и, следовательно, но закону накопления погрешностей средняя поперечная ошибка для всего хода, т. е. для п линий, будет

т. е. величина этой ошибки пропорциональна корню квадратному из средней длины линий. Этому теоретич. требованию пользоваться при съемке короткими линиями вполне отвечает быстрота производства съемки Б. х. благодаря легкости установки малых буссолей на кольях. Б. х. с короткими линиями особенно часто применяются поэтому в тех случаях, когда условия местности заставляют вести съемку извилистым ходом, при чем требуется быстрое производство съемки и достаточна небольшая точность измерения азимутов. В таких случаях нет необходимости прибегать к более точному, зато и менее удобному (особенно при большом числе линий) способу измерения углов полигона теодолитом.

Все сказанное делает весьма удобным применение Б. х. как для съемки мелких участков в качестве полигонов II порядка (см. выше), так и в следующих съемках:

ЁУСТЕР

1) При топограф, или тахиметрич. съемках помощью тахиметр-теодолита, при чем длина линий определяется обычно дальномером (см. Тахиметрия). 2) При тахиметрических съемках помощью буссоли, укрепленной на мерных кольях 20-л1 стальной ленты (рулетки); буссоль насаживается на колья ленты и дает кеносредствеино азимуты пспожений ленты. Если при измерении длины измерялись помощью эклиметра (см.) углы наклона, то мы имеем данные для определения высот угловых точек полигона, что делает такие ходы весьма ценным материалом для тахиметрич. съемок в местностях, неудобных для обычного способа производства этих съемок (см. Тахиметрия). 3) При маршрутных (г./1азомерных) съемках большим распространением пользуется карманная буссоль, при чем длины линии обыкновенно измеряются шагами или скоростью езды на лошади или на лодке (лодочная съемка). Боковые предметы берутся засечками (см.). Ходы при этом достигают весьма значительной длины и опираются чаще всего на астрономические пункты, между которыми и укладываются. 4) Буссольная съемка в рудниках находит себе до сих пор значительное распространение в зависимости от своеобразных условий рудничной съемки и производится помощью горного (рудничного или висячего компаса (см. Маркшейдерские инструменты.)

Лит.: )Berghaus, Physik а! isclier Atlas, Gotha, 1887; новая карта имеется у N е у m а у е г, Linien gleiclier magnetischer Deklination fur 1900 (карта гравирована на меди в красках), Berlin, 1900; новую сводку данных о магнитном склонении дает М е s-s е г s с h m i 11 J. B. в Ztschr. f. Vermessungswesen*, Stuttgart, 1903, Б. 32, p. 339 и 681; =) учебники по геодезии и маркшейдерскому искусству (см. лит. к ст. Буссоль); о применении буссоли на съемках см. ) Gauss F. G., Die trigonojnetrischen und polygonometrischen Rechnungen, Halle. 1922, a также Anweisung IX f. d. trlgonom. u. polygonom. Ar-beiten, usw., p. 315, Berlin, 1894; русскую литературу см. ст. Буссоль.

БУСТЕР, вспомогательная паровая машина на паровозе, действующая лишь при трогании с места и на предельном подъеме. Она вращает задний бегунок паровоза или, иногда, одну или две оси тендера. На фиг. 1

от паровоза максимальное тяговое усилие. Он питается паром от котла паровоза, когда в котле имеется запас паровой мощности, т. о. работа Б. возможна при малых скоростях. Представим себе участок протяжением 150 км с подъемами в 8 %о, для к-рых вес поезда определяется в 2 ООО т, и с одним или несколькими подъемами в 10 7оо) протяжением 5 км, па к-рых паровоз может вытянуть лишь 1 650 ш, т. е. только 83% нормального состава. Из-за этих подъемов, сравнительно короткого протяжения, приходится

Фиг. 2.

назначать уменьшенные составы, не используя на остальных перегонах участка всей силы тяги паровоза. Пуская на этих подъемах в ход бустер, мы добавляем недостающую силу тяги и, следовательно, даем возможность увеличить состав и лучше использовать паровоз. В курьерских паровозах с малым сцепным весом применение бустера полезно тем, что ускоряет разгон поезда при взятии с места. Фиг. 2 показывает другой тип устройства В. -па тендере.

См. Паровоз. п. Красовский.

БУТ, бутовый, или рваный, камень, имеющий совершенно произвольные, случайные формы. Бут получается при разработке залежей (карьеров) сплошных пород или расколке отдельных полевых, а также добываемых из воды камней (валунов). Для получения Б. годны почти все каменные породы, но чаще всего применяют известняки (углекислая известь с примесью г.1п1ны, песка и кремнистых частей) и песчаники (зерна кварца, сцементированные

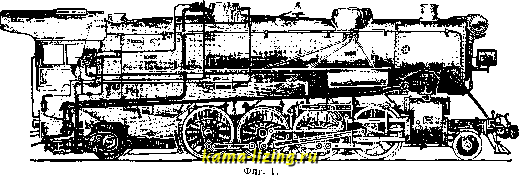

показан В., распространенный в Америке. Он состоит из 2-цилиндровой паровой машины, вращающей задний бегунок при помощи зубчатой передачи, к-рую машинист может включить или выключить. Б. увеличивает сцепную и цилиндровую силу тяги паровоза в то время, когда нужно получить

между собой глиной, углекислой известью, кремнеземом и другими веществами). Наиболее мощные залелси таких известняков в СССР находятся у Тосно под Ленинградом, в районе реки Волхова, в окрестностях Москвы (Коломна, Подольск, Мячково и др.), в Жигулях на Волге, около Самары,

в Севастополе, Инкермане и пр. Песчаники также распространены по СССР, и их добывают при впадении р. Шокши в Онежское озеро, в Татарове и Бронницах под Москвой и многих др. местах. Разработка карьеров Б. производится посредством ударных инструментов (кирки, лома) или при помощи взрывчатых веществ (пороха, динамита и пр.). До употребления в постройку Б. должен быть испытан в отношении удовлетворительности своих качеств: крепости, прочности, твердости и огнестойкости. Крепостью называют сопротивление механическим усилиям. Лучше всего бут, как и всякий камень вообще, сопротивляется сжатию, хуже - изгибу и очень плохо - растяжению. В силу этого стремятся применять Б. лишь в таких частях конструкций, где проявляется одно лишь сжатие, и о крепости Б. судят по тому сопротивлению, к-рое он оказывает производимому на него давлению (сжатию). Нормальным допускаемым напряжением бута на сжатие считается 5-20 кг на 1 см в зависимости от вида каменной породы. Прочность, или долговечность, Б. зависит от химич.состава и физич.свойств рассматриваемой породы. В общем, можно сказать,-чем однороднее, плотнее и мелко-зернистее порода и чем меньше она в себе заключает химич. соединений, изменяющихся на воздухе, тем лучше Б. противостоит атмосферным факторам, к числу которых относятся влага и морозы, разные перемены темп-ры, ветры и газы. Разрушение В., вызываемое влиянием вышеуказанных деятелей, называется выветриванием. Это выветривание является одной из главных причин разрушения каменных сооружений, - не только памятников древнего зодчества, но и новейших, весьма ценных произведений искусства и техники,-а потому выбор соответствующего качества В., не подверженного явлению выветривания, представляет всегда особо важную заботу каждого строителя. Для выявления действительных качеств Б. в этом отношении очень полезно подвергать образцы выбранного Б. испытанию на искусственное замораживание, к-рое производится под-ряд не менее 25 раз, и, если после этого на испытуемом камне не появляется видимых внешних признаков разрушения, он признается благополучным в отпошении выветривания. Твердость, или сопротивляемость истиранию, имеет для Б, практич. значение лишь в том случае, когда Б. идет на мощение улиц и другие подобные устройства, подвергающиеся истирающим усилиям. Огнестойкость есть свойство бута не разрушаться от продолжительного действия огня. Это разрушение может проявляться или в виде растрескивания камня или его плавления. К огнестойким породам относятся песчаники; известняки и граниты этим свойством не обладают. См. также Бутовая кладка.

Лит.: Э в а л ь д В., Строительные материалы, их приготовление, свойства и испытания, Ленинград, 1926; Федорович О., Каменные работы, Москва, 1923. В. Диоховский.

Б У ТАН, предельный углеводород жирного ряда. Существуют два изомера общей ф-лы С4Н10. Нормальный Б. СНз-СНа-СНз-СНз получается действием сухого металлич. цин-

ка на йодистый этил CgHJ; газ, легко сгущающийся в жидкость, кипящую при 4-1°; найден в американской нефти. Изобута н (СНз)зСН получается действием цинка на йодистый третичный бутил (CH3)3CJ в присутствии воды; газ, трудно сгущающийся в жидкость, кипящую при -17°.

Б УТИ ЛЕНЫ, непредельные углеводороды этиленового ряда с общей формулой С4Н8- Известны 3 изомера: этилэтилен СНз-СНа-СН: СН2(Гкип.-5°), симметрич. диметилэтилен СН3 СП : СИ СН3 (t°Kun. +1°)и несимметрический диметилэтилен, или псевдобутилен (С-Нз)С : СНз (t\un. -6°). Все бутилены газообразны, по физическим свойствам сходны с амиленами (см.).

БУТИЛОВЫЙ АЛКОГОЛЬ. Из 4 извести, изомеров Б. а. общей ф-лы CjHe-OH техническое значение имеют главн. образом два: 1) Изобутиловый алкоголь строения (СНз)2-СН-СН20Н, выделяемый в качестве побочного продукта при винокурении из сивушного масла путем дробной перегонки; его можно получить также из мелассы путем сбраживания последней (при действии Bacillus butylicus). Изобутиловый алкоголь- прозрачная жидкость характерного сивушного запаха, 1°кип. 107,2°, уд. в. при 20° равен 0,797; растворяется в 10 ч. воды при 18°; по химическим свойствам близок к амиловому спирту брожения (см. Амиловый спирт,); применяется в лаковой промышленности как растворитель; технич. продукт содержит примеси; для очищения его кипятят продолжительное время с негашеной известью и отгоняют чистый спирт, применяющийся для лабораторных целей. 2) Нормальный Б. а. СНз-(СН2)2СН2-ОН в последнее время добьшается в больших количествах брожением крахмала (маисового, рисового); его получают также синтетическим путем из кретонового альдегида восстановлением его..

БУТИРИНЫ, глицериновые эфиры (гли-цериды) масляной кислоты; соответственно числу остатков масляной кислоты, введенных в глицерин, различают мои о-, ди-и трибутирин. Наиболее известен последний:

СНа (00С-СаН,)-СН (00ССаН,)СН2 (ООССаН,),

находящийся в коровьем масле.

БУТИРОМЕТР, прибор для определения содержания жира в молоке. К числу бутирометров также относятся галактометры, кре-мометры, лактинометры, лактоденсиметры, галактотиметры, лактоскопы, пикнометры и пр. При современном состоянии молочного хозяйства, когда от учета качества и количества получаемого молока зависит назначение кормовых рационов для молочного скота, приборы для определения качества молока необходимы для всех контрольных работ. Одним из лучших приборов для этой цели является Б. д-ра Гербера (Acidbuty-rometer v. Dr. Gerber) (см. фиг.). Этот Б. представляет собой стеклянную трубку, запаянную с одного конца, а с другого имеющую расширение, служащее собственно резервуаром для испытуемого молока и реактивов и закрывающееся плотно резиновой
