в штучном порядке, с применением универсальных станков, требуется приблизительно работа 5 человек в течение 6 месяцев.

Приемка производится на основании инструкции, при посредстве лекал и приборов, образцовых винтовок, чертежей и технич. условий на материалы.

Материалы. Винтовочная сталь подвергается специальной обработке-чистке: после приведения к определенному размеру каждый кусок стали тш;ательно осматривается, и все обнаруженные пороки выстрагиваются. Отливка стали производится в


/3 /*

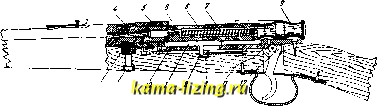

Фиг. 2.

закрытых изложницах, с уширением в верхней части, снабженных большими по объему прибылями из огнеупорной массы. Плавки исследуются на ликвацию. Перед сдачей стали в магазин каждая штаига ломается с обоих концов, и опытные браковщики производят отбраковку штанг с малейшими пороками. Металл для наиболее ответственных частей термически нормализуется. Устанавливаются стандарты структур (напр.: 1) перлит и мелкие включения феррита, 2) перлит и крупные включения феррита, 3) перлит и мелкая ферритная сетка, 4) перлит и крупная ферритная сетка, 5) перлит и сгустки феррита, 6) видманштетова структура), и на ответственные части металл допускается не ниже известной структуры.

При калибре части В. готовились

из углеродистой стали. С переходом к остроконечной пуле, когда давление поднялось с 2 600 до 3 200 atm и выше, для стволов стали применять вольфрамовую сталь примерно такого состава: С-от 0,43 до 0,56%, Si-от 0,13 до 0,40%, Мп-от 0,35 до 0,42%, и W-от 0,68 до 2,0%. Испытывались и другие марки [ванадиевая, никелевая, нержавеющая высокохромистая (13% Сг), малоуглеродистая, высококремнистая, хромованадиевая стали и т. п.]. Увеличение требований к стали видно из табл. 4, в к-рой указаны примерные механич. свойства, требуемые от углеродистой и специальных сталей.

Табл. 4.-М еханические cBoiicTBa, требуемые от углеродистой и специальных сталей.

Механич. свойства

Углеродистая сталь, термич. обработанная

Специальные стали, термич. обработанные

Начало текучести .... Удлинение. . Сжатие . . . Удар.....

более 55 kzImm?

8%

40% ОКОЛО 6 KaMJCM*

более 75 кг/мм 15% 55% 10 кгм/см

Производство в. ведется на станках .общего машиностроения, за исключением некоторых особенных операций, потребовавших создания специальных станков (напр. строжка пазов коробки, отделка винтовых скосов и т. п.).

Наибольшие особенности представляет производство стволов. Сперва они изготовлялись путем сварки железных досок, загнутых в трубку. После сварки трубки рассверливались, шустовались, правились и обтачивались снаружи на точиле. Затем перешли к сверлению откованной сплошной болванки; с доведением калибра до современного размера (5,6 мм в малокалиберных В.), операция эта является одной из труднейших. Сверление ведется на двухшпин-дельном станке ружейным сверлом, диаметра 5,2 мм. Число оборотов ствола - порядка 2 ООО в минуту, чему соответствует скорость резания 34 ж в минуту. Подача сверла-8,3 мм/мин; толщина стружки- 0,004 мм. Особой операцией является нарезка канала ствола. Она производится на автоматическом станке, при чем инструмент (шпалер) получает вращательное движение от соответствующих направляющих (винт с гайкой или копир). С каждым движением инструмент (шпалер или крючок) упирается в останов, отчего особый клинышек а

Фиг. 3.

(фиг. 3) выталкивает режущую часть инструмента б на нужную величину. Останов с каждым ходом станка подается вперед с помощью храповика. Детали устройства инструмента видны на чертеже, где в-трубка, в к-рой собираются части, г - вкладыш, прижимающий крючок б к стенке трубки, д-пружинка для эластичного соединения, е-тягло, на которое навинчивается трубка, ж-режущий зуб. Шпалер устроен несколько сложнее: в нем вместо одного крючка б имеется несколько резцов, расположенных по винтовой линии, и вместо клинышка а резцы выдвигаются стержнем, у которого сделана наклонная плоскость под каждым резцом. Крючок ренсет, а шпалер скоблит. Инструмент дорогой и трудный в изготовлении. Шпалером снимается стружка толщиной приблизительно от 0,0008 мм до 0,001 мм. При этом металл настолько мелко раздроблен, что находится в пирофорном состоянии, отчего шпалерная стружка, пропитанная маслом, иногда самовозгорается.

Своеобразной работой является правка стволов. Точная прямизна придается им ударами медного молотка. Направление и место погиба определяется рассматриванием теней в канале, направленном известным образом на свет. При правильной форме канала тени ограничены правильными линиями. Искажение теней указывает место.



направление и степень погиба. Вместо молотка иногда употребляется пресс с горизонтальным маховиком. Германский профессор Маркузе сконструировал прибор, определяющий место, направление и степень погиба механически, независимо от искусства правщика. На фиг.4 изобралено применение


Фиг. 4.

этого прибора в производстве, на фиг. 5- к готовой В. Прибор позволяет выражать величину искривления ство.яа численно.

В производстве р у л е й н о г о ложа главное внимание обращают на сушку ложевых болванок и обработку их антигигроскопическими составами, т. к. короб.чение . южа во время слул-сбы вред1Ю отзывается па бое винтовки.

Наконец, валнейшей отраслью ружейного производства являются инструл1ента.ть-ное и лекальное производства, так как от


Фиг. 5.

них зависит, кроме своевременного выпуска, также и верность размеров изде.тий. Здесь широко применяются все мерительные инструменты, от простейших пальмеров, штан-геи-циркулей, лекал (вырезных, калибер-иых, концевых, резьбовых) до всевозможных новейших точных мерительных инструментов типа чувствительных рычагов (Ftihl-hebel-Messuhr, Miniraeter), мессдозе, мерительных и делительных машин, интерференционных компараторов и различных комбинаций с оптическими приборами.

Лит.: Юрлов Н. И., Описание 3-лин. винтовки, П., 1893; Петров В. А., Новые ружья иностр. пехотк, М., 1893; Ы и л у с, Наименьший калпОр, СПБ, 1894; Федоров В. Г., Вооружение русской армии за 19 ст., СПБ, 1911; Зыби н с. А., История Тульск. имп. Петра В. оруш. з-да, М.,1912; Куликов П.Е.и Веденеев В.М., Производство военных ружей в Америке (с англ.), М., 1925; Апарин Г. А., Установление массового производства лож, М., 1926; Каневский Я., Техника и снабж. Красной армии , М., 1923, 62193; Федоров В., Автоматическое оружие, СПБ, 1907; Д е в у ж М., Современное автоматическое оружие, пер. с франц. под ред. Б. И. Доливо-Доброволь-ского и М. В. Эпва.чьда, М., 1927. Я. Каневсний.

ВИНТОВОЕ ДВИЖЕНИЕ. Если движение неизменяемой системы (например твердого тела) слагается из вращения ок. оси и поступательного движения вдоль этой оси, то такое движение тела называется В. д.; указанная ось называется винтовой осью, или осью вращения - скольжения. Если даны два произвольных положения движущегося в пространстве тела, то переход из положения I во II можно выполнить одним В. д. около определенно расположенной винтовой оси (теорема Шаля); при этом вращательное и поступательное движения могут выполняться или одновременно или последовательно в любом порядке. Рассматривая все данное перемещение тела в пространстве как состоящее из бесконечно малых элементарных неремещеиий и применяя к каждому из них теорему Шаля, получаем следующее положение: всякое движение тела в пространстве представляет собою ряд бесконечно малых винтовых перемещений около мгновенных винтовых осей, в каждый момент меняющих свое положение и на-прав.чение в пространстве. Винтовые элементарные перемещения тела около каждой мгновенной оси являются движениями, эквивалентными бесхсонечно малым действительным перемещениям тела, и представляют их с точностью до бесконечно малых величии высших порядков. Законы винтового перемещения, эквивалентного какому-либо перемеще1шю твердого тела, были установлены Моцци (Giulio Mozzi, 1768 г.). Слоиение двух винтовых перемещений дает *в результате такл-се винтовое перемещение.

Лит.: см. Аксоиды, Движение, Мгновенная ось. Эквивалентность движений. А. Яшнов.

ВИНТОВЫЕ ЗУБЧАТЫЕ НОЛЕСА, см.

Зубчатые колеса.

ВИНТОВЫЕ КАЛИБРЫ применяются для быстрой проверки резьбы. Для проверки нарезки на винте служит кольцо с точно выполненной внутренней резьбой, а для проверки гайки-стержень с парунсиой резьбой (фиг. 1). Однако всесторонней проверки эти калибры не дают: если, напр., нарезка на проверяемом винте вершиной своего профиля плотно соприкасается с нарезкой кольцевого калибра, то легко признать нарезку винта удовлетворительной, так как рука не ощутит его качания в -калибре; в то же время соприкосновения на боковых поверхностях нарезки мол-сет и не быть бла- вЗ

ГОДарЯ НепраВИЛЬ- ЩЩЩйтттятштт

ному среднему диаметру или углу про-

фил я. На эти неправильности В. к. указаний не даст. В случаях притуплённой резьбы избежать указанной ошибки легче, так как здесь нарезка пе молсет держаться вершинами. Описанные В. к. широко применяются на практике. Изготовление их требует большой тщательности и опыта, главным обр. потому, что их ведет при зака-ике, некаленые же калибры быстро изнашиваются. Применяются таклсе и предельные калибры, но они не имеют такого значения, как предельные калибры для проверки гладких валов и втулок, так как выпсчнить предельный калибр для резьбы с такой же точностью,



как гладкий, нельзя, ибо резьба характеризуется многими размерами. В предельных калибрах для резьбы допуск устанавливается лишь по диаметру, В наибольший размер калибра винт должен входить легко, в наименьший-не должен входить совсем. На фиг. 2 изображен такой калибр, выполненный в виде скобы. Для проверки внутренней резьбы предельные калибры изготовляются по типу фиг. 1, но нарезка делается на обоих концах нарезается по наи-по наи-


Фиг. 2.

так, что на одном она большему допуску, а на другом меньшему; тогда больший по размеру конец в проверяемое отверстие не войдет, а наименьший ввернется легко.

Точность изготовления калибров можно вычислить из приводимой ниже таблицы согласно DIN, 244.

Таблица для определения допусков в калибрах.

Калибр

0 F-l

Стержневой . .

0,033 yii

(0,055)

0,017l/ll (0 ,028)

0,025l/li (0,042)

Гайка.....

0,025 yil (0.042)

0,017l/ h (0,028)

0,033 (0,055)

А-наружный flHaM.,F-l-эффективный (средний) диам., К-внутренний диам., h-шаг винта; цифры в скобках относятся к крупным резьбам.

Лит.: Иогансон A., Выполнение резьбы на токарно-винторезном станке, перевод с шведского, Москва, 1925. А. Бурков.

ВИНТОРЕЗНЫЙ КЛУПП, см. Клупп.

ВИОЛАНТРЕН, виолантрон, кубовый антрахиноновый краситель, родоначальник дибензантронной группы, полученный впервые в 1904 году Белли (Bally) Н, строения: Такое строение было доказано работами Шо-ля [2], предложившего для него более рациональное наименование - виолантрон. В. получается в технике [] щелочным плавлением бензантрона (см.) и поступает в продажу под названием индантрен темносиний ВО [*]. Характерным для В. является наличие перилепового ядра (заштрихованного на чертеже). Из гидросульфитного куба виолантрен красит хлопок в очень прочный темносиний цвет.

Лит.: ) В , в., 1905, 3S, р. 195; ) В , В., 1910, 43, р. 2208; ) Г. П. 185221 и 290079; ) Colour-Index, р. 1099, L., 1924; ) F i е г z-D а v 1 d Н., Kunstllche organische Farbstoffe, В., 1926;*) De Barry-Bar-nett E., Anthracene and Anthraquinone, p. 327, 331, New York, 1921. И. Иоффе.

ВИППЕР (Wipper), приспособление для разгрузки рудничных вагонеток путем их опрокидывания. Простейший В. - л о б о-в о й, опрокидывающий вагонетку через короткий бок,-состоит из вращающейся на шарнире рамы, снабженной рельсами для вкатывания вагонетки (фиг. 1). При вкатывании вагонетки рама теряет равновесие и опроки-

дывается вместе с вагонеткой, при чем содержимое высыпается; при опорожненной вагонетке рама снова принимает первоначальное положение, и вагонетка выкатывается из опрокидывателя. Круговой В. состоит из двух или нескольких круглых обручей из коробчатого или углового железа, соединенных менеду собой тягами (фиг. 2); внутри этой конструкции имеется рельсовый

путь, по которому вагонетки поступают в опрокиды-



Фиг. 1.

Фиг. 2.

ватель. В. приводится во вращательное движение или от руки при помощи системы рычагов или от мотора. Во время полного оборота виппера (на 360°) вагонетка опрокидывается и опоражнивается через длинный бок, после чего или выталкивается из В. поступающей следующей нагруженной вагонеткой (если В. проходной) или выкатывается обратно на прежний путь (если В. концевой). См. Доставка рудничная, д. Попов.

ВИРАЖ, раствор, применяющийся в фотографии для вирирования (тонирования) позитивов, т. е. для придания им желательного оттенка и стойкости. И а бумагах для видимого печатания (см. Бумаги фотографические) изобралкение слагается из мелко раздробленного металлического серебра рыжеватого оттенка, выцветающего со временем. Поэтому его либо переводят в более стойкие соединения серебра или свинца (например сернистые), либо замещают более стойким металлом - золотом или платиной. Этот последний процесс и достигается благодаря действию виража. Иа бумагах с проявлением изображение состоит из мелко раздробленного серебра черного или серого цвета, недостаточно красивого и стойкого, поэтому и здесь часто прибегают к виражу. Кроме того, при обработке снимка необходимо удалить оставшееся неизмененным галоидное серебро, которое быстро потемнело бы на свету. Это достигается фикса ж пой ванной (см. Фиксаж), состоящей преимущественно из серноватистокислого натрия (гипосульфита), растворяющего AgCl и AgBr. Фиксаж-ная ванна либо следует за В., либо соединяется с ним в одну ванну.

Бумаги для видимого печатания. Отпечатки до вирирования д. б. предварительно тщательно промыты. 3 о-л о т о й В. Рецепты: I-воды дистиллированной, как и везде в дальнейшем, 1 ООО см, роданистого аммония 10 г; II-воды 100 см, хлорного золота (коричневого) 1 г. Смешивают 100 см раствора I с 5 см II; топа получаются красно-фиолетовые до сине-фиолетовых в зависимости от продолжительности вирирования. Эта ванна не стойка,
