от сора, чем улучшается качество снимаемой гребнем ватки. Для уменьшения пыли все рабочие валики и бегун закрыты крышкой, поднимаемой лишь на время чистки аппарата, которая, в зависимости от качества смески, производится через 24 - 48 часов.

Чесальные машины употребляют как одно-пеньерные, так и двухпеньерные (см. Ватное производство). Первые-для более высоких №№ пряжи (№ 8 и выше), вторые-для более низких (3-6). Присутствие второго пеньера дает возможность снять с машины более толстый слой ватки; производительность такой чесальной машины выше на 70-80%. С пеньера прочес, в виде тонкой паутинки, сбивается качаюш;имся гребнем на движущееся в поперечном направлении горизонтальное бесконечное полотно, которое передает прочес, в виде широкой ленты (до 400 мм), рядом бесконечных решетчатых полотен на машину 2-го прочеса (ваточная), где подвешенная решетка, качающаяся по ширине машины, раскладывает материал опять на приемный столик чесальной. Затем снова повторяется процесс прочесывания волокон на этой второй машине. Описанная сейчас система передачи материала с машины 1-го прочеса на машину 2-го прочеса называется шотландским питанием. При переработке очень плохих смесок с коротким волокном, когда сырье из-за плохой сцеп-ляемости нельзя передавать вертикально ваткой (лентой), вместо системы решеток применяют простой способ наматывания ватки на деревянный барабан (простейшая форма п е л ь ц а). По истечении известного времени пельц срывается руками и кладется на питательное полотно машины 2-го прочеса. Снятый с пеньера гребнем паутинообразный прочес идет в конденсер (каретка, секрет или ремешковый делитель), где проходит между двумя валами с впадинами (вальяны), гфи чем валы располтэжены так, что выступы одного приходятся против впадин другого. Через впадины проходят бесконечные ремешки (делительные) т. о., что каждый ремешок из своей впадины выходит на выступ другого вала, при чем прочес оказывается разделенным ремешками на узкие полоски (ленточки), прижимаемые ремешками к этим выступам. Существуют каретки (конденсеры) с мелко- и глубокопрорезными вальянами. В первом случае все ремешки одного размера, во втором-двух размеров. Мелкоирорезные вальяны употребляются только при хороших смесках и мягком сырье. Ремешки уносят ленточки и подводят их к той или другой паре сучильных кожаных рукавов; 2-4 пары рукавов расположены одна над другой по всей ширине каретки в натянутом вращающими их валиками состоянии. Вращением их ленточка прочеса продвигается вперед, а быстро меняющееся поперечное двилсение сучит ленточку, чем придает ей уплотнение и округление (ровница); в таком виде она наматывается в 10-30 и более концов на длинные палки, в виде бобин, идущих на сельфактор или ватер.

В последнее время вместо трехпрочесных аппаратов в вигоневом производстве начали употреблять двухпрочесные с авантрена-

ми (см. Чесальные аппараты). Авантрен представляет собою чесальную с барабаном меньшего диаметра, с 3-4 парами верхних валиков (вместо 5-6 пар) и с бегуном. Он дает от Va ДО Vs прочеса нормальной чесальной. Применение авантренов позволяет уменьшить общую длину аппарата, дать более постепенный переход карды но №№ и тем самым дать более постепенный прочес.

Техническая характеристика аппаратов представлена в табл. 2. Аппаратная система

Табл. 2.-Т е X н и ч е с к а я характеристика аппаратов.

прядения получила наибольшее распространение в Германии (Саксония), Чехо-Слова-кии (Варнсдорф), Польше (Лодзь) и СССР (Центрально-промышленный район).

Конде и серная дерб и-д у б л е р-си-стема применяется гл. обр. в Англии при выработке суровой пряжи № 6-8 из хлопка (25%) с примесью расщипанных концов (75% для № 8). В этой системе работают на чесальных с холстов, приготовляемых на холсТовых трепальных (см. Хлопкопрядение). Чесальные - также ва.чичного типа, с одним койлером. В этом случае ватка, снятая с пеньера гребенкой, собирается в ленту и при помощи койлера укладывается спиральными кольцами в круглый аз. Выходя из этих тазов, ленты на машине дерби-дублер (см. Хлопкопрядение) соединяются в виде скатанного холста, к-рый помещается на чесальную 2-го прочеса с конденсером в одну пару сучильных рукавов. В этом конденсе-ре ватка делится на ленточки специальными дисками, заменяющими ремешки делителей.

Многокойлерная система прядения распространена также гл. обр. в Англии и применяется при лучших у тарах. Прочес на второй кардной машине делится не на узкие ленточки, а на 4-6 широких лент, которые идут через койлер, каждая в свой таз. Тазы с лецтами идут на банкаброш с вытяжным аппаратом (см. Хлопкопрядение), а оттуда, в виде намотанной на катушку и скрученной ровницы, на сельфактор или ватер также с вытяжным аппаратом.

Сельфакторы угарные (см. Шерстопрядение) отличаются от сельфактора англ. прядения лишь в деталях, обусловливаемых характером угарного волокна, как коротко-волокнистого материала. Применяемые в аппаратном прядении сельфакторы не имеют вытяжного аппарата-в этом их наибольшее отличие от сельфакторов английск. прядения, применяемых в системе многокойлер-ного прядения. При отсутствии вытяжного

аппарата утонение (вытяжка) ровницы производится лишь кареткой, движущейся быстрее, чем подается ровница. Во время отходного движения каретки, как и на сельфакторах англ, прядения, производится лишь слабая крутка для облегчения вытяжки; окончательная же докрутка производится по остановке каретки. Намотка готовой пряжи производится на легкий бумажный патрон.

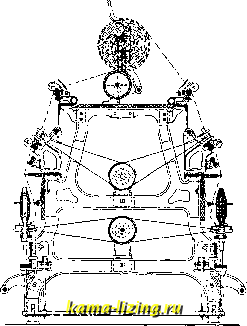

Ватера, применяемые в аппаратном прядении, бывают двоякого рода: для пряжи №№ 4-8, без вытяжного аппарата, ссучивание ровницы производится вьюрком

Фиг. 4.

(фиг. 4); для хороших смесок и пряжи № 10-12 применяют ватера с комбинированным вытяжным аппаратом и вьюрком. В Англии употребляют ватера обыкновенные, но с меньшими расстояниями между

Фиг. 5.

валиками. Производительность ватера на 50% выше сельфактора (около 1 800 кило-номеров на 1 ООО веретен в 8 часов). Для пряжи № 1-2,5 применяют так называемые чапон- машины (фиг. 5).

По данным промышленной переписи 1910-1912 гг., в Центрально-промышленном районе было выработано всего около 5 ООО m угарно-вигоневой пряжи, на что пошло около 6 700 т разного рода сырья (хлопка и угаров). В пределах СССР в 1927 г. имелось ок. 123 ООО угарных веретен и было выработано 8 168 m угарно-вигоневой прялш. Экономические данные - см. Текстильная промышленность.

Лит.: Бухонов И. С, Угарное и вигоневое прядение, М., 1923; Коробанов А. С, Угарное прядение, Иваново-Вознесенск, 1927; Фабрично-заводская промышлен. Европ. России в 1910-12 гг., вып. 10, И, П., 1915. А. Тряпкин.

Техника безопасности. Ограждения и защитные приспособления для пыльных и сорных волчков, трепальных машин настилаль-ной системы, концещипальных и чесальных машин наличной системы указаны в статье Ватное производство. Выпускная часть аппарата должна быть ограждена решетками и футлярами. Угарные сельфакторы ограждаются решетками. Погонные колеса д, б. ограждены спереди и сзади каретки соответствующими закрытиями (башмаками); ка-реточные блоки, скроли, бурачные маховики спереди и сзади машины, канаты, веревки д. б. ограждены в опасных местах футлярами, твердо закрепленными на местах. Зубья журавля (квадранта) и передаточная к нему шестерня спереди машины д. б. ограждены футляром; сводный рычаг сельфактора должен иметь запорную собачку. Т. к. при подходе каретки к брусу возможно попадание руки рабочего под палку под-ниточника, сельфактор должен иметь автоматич. прибор для чистки бруса и каретки; в противном случае очистка их должна производиться только во время остановки машины. На ватер-машинах опасны корень (зубчатые и ременные передачи) и жестяные веретенные барабаны, и потому они д. б. ограждены футлярами, глухими или съемными. Кроме всего этого, на машинах вигоневого прядения доллхны быть надежно ограждены всякого рода зубчатые, ременные и веревочные передачи и выступающие концы быстровращающихся валов. Ограждения должны быть прочными, простыми, по возможности, автоматическими и не должны мешать работе. а. Шварабович.

ВИДИЛО, плот для сплава бочек со смолой и варом. Основа плота составляется из параллельно расположенных, скрепленных поперечинами толстых жердей, промежутки между которыми несколько меньше диаметра бочек. Бочки укладываются рядами в промежутки, по краям плота делаются из жердей перила, и в таком виде В. сплавляется. Если нужно сплавлять бочки с варом, то жерди заменяются бревнами (часто из сухостоя), т. к. вар тяжелее воды и для удержания всего плота на поверхности воды требуется более солидное основание.

ВИДИМОСТЬ. При проникновении лучистой энергии в глаз получаемое ощущение зависит не только от действующей на сетчатку в течение 1 ск. энергии, но и от длины волны колебаний. При одной и той же величине энергии, действующей в 1 ск. на единицу поверхности сетчатки, наибольшее ощущение (при больших интенсивностях и

центральном зрении) дают колебания с длиной волны 555 т}1 (в зелено-желтой части спектра). Ощущение быстро уменьщается по обе стороны от этого участка спектра, достигая приблизительно нулевого значения для Я =400 (фиолетовый конец спектра) и Я=750Ш(и (красный конец спектра). Полагая условно ощущение равным 1 для Я = =555 тц, можно изобразить ход изменения ощущения кривою, в к-рой по оси абсцисс отложены длины волн (кривая 5 и 3 на фиг.).

Изображенная функция носит название кри -вой относительной В. излучения (для центрального зрения). При периферич. зрении и слабых интенсивностях кривая В. смещается в сторону коротких волн приблизительно на 50 т{г (кривая Т). Абсолютную величину можно определить, если найти связь между потоком лучистой энергии для Я =555 вырал<;енным в W, и световьгм дютоком, дающим световое ощущение и выраженным в люменах. Эта связь известна еще ие вполне точно. Приблизительно можно принять, что 1 W потока лучистой энергии дает 620 люменов светового потока при Я =555 m(i. Для других Я абсолютная В. может быть получена умножением 620??5? на величину

относительной видимости.

В виду важности кривой В. для различных светотехнич. расчетов приводится таблица зависимости между длиной волны Я и относительной В. для среднего человеческого глаза. Таб.пица составлена на основании американских данных (Р. Nutting, Journal of the Optical Society of America and Review of Scientific Instruments , Ithaca, New York, 1920, 4, p. 233).

>. Относит, в. X Относит, в.

400 0,0004 580 0,870

420 0,0040 600 0,631

440 0,023 620 0,380

460 0,060 640 0,170

480 0,139 660 0,059

500 0,323 680 0,016

520 0,670 700 0,0041

540 0,942 720 0,0010

550 0,993 740 0,00025

560 0,996 760 0,00006

570 0,952

Лит.: Майзель С. О., Оптика, Л., 1923; Martin L., Colour and Methods of Colour Reproduction, London, Glasgow and Bombay, 1923. C. Майзель.

ВИДИМОСТЬ СИГНАЛОВ, т. е. расстояние, на котором они воспринимаются глазом с достаточной отчет.яивостью, является функцией целого ряда факторов, которые бы.яи предметом неоднократных исследований ряда физиков и физиологов, при чем молшо

считать установленными следующие глав-не11щие положения о видимости сигналов.

1) Для сигналов, не светящихся собственным светом: а) цвет сигналов различается издали лучше, чем форма их; однако при падении на окруи<аю-щие сигнал поверхности лучей от некоторых посторонних источников света возможно неправильное восприятие цвета; поэтому для дневных сигналов, повидимому, рациональнее пользоваться отличиями не по цвету, а по форме сигнального прибора; б) наиболее хороню различается красный цвет, затем зеленый и желто-оранжевый; в) В. с. пропорциональна их линейныл! размерам, а не площади; из поверхностей, имеющих одинаковую площадь, наиболее видимыми изда.ли являются продолговатые по форме контуров; г) щит дл. в 1,75 лг и шир. в 0,4 ж, проектирующийся на небо, при среднем состоянии погоды виден невооруженным глазом на расстоянии до 7,5 км; д) на В. с. большое влияние оказывает фон, на к-рый сигнал проектируется: чем более контрастны по цвету фон и сигнал, тем больше, до некоторых пределов, видимость последнего.

2) Для сигналов, светящихся собственным светом: а) видимость сигнального огня пропорциональна его размерам и яркости; б) если видимость белого огня в ночное время принять за 1, то при прочих равных условиях видимость красного огня будет равна Vs, зеленого-Vs и синего-в) одноцветные огни не м. б. различаемы глазом как отдельные, если расстояние между ними меньше 0,001 расстояния их от наблюдателя. Вообще говоря, В. с. обратно пропорциональна квадрату расстояния от него наблюдателя. Однако светящиеся сигналы, световые лучи к-рых искусственно (помощью рефлекторов или линз) направлены параллельно, этому закону ие подчиняются, и видимость их во много раз увеличивается.

В. с. сильно зависит: от прозрачности атмосферы (присутствие в ней пыли, пара, углекислого газа сильно уменьшает видимость), от давления ее (с увеличением давления В. с. уменьшается), от времени дня и года (по утрам и летом В. с. лучше) и, конечно, от состояния погоды.

Лит.: Рогинский Н. О., Железнодорожная сигнализация и ограждение безопасности следования поездов, вып. 1, М., 1925; Die Eisenbahntechnik der Gegenwart, herausg. л Barkhausen, Blum u. andere, B. 1, Berlin, 1911. H. Рогинский.

ВИДОИСКАТЕЛЬ, визир, прибор, прикрепляемый к фотографическим камерам и позволяющий фотографу определить, какая часть видим, пространства попадает на пластинку. В. обычно применяется в маленьких аппаратах и для моментальных съемок, когда наводка по матовому стеклу не-возмолсиа. Наибо.лее совершенными являются: рамочный В. (фиг. 1), в виде рамки а, имеющей размер пластинк]-!, прикрепляемой к передней доске камеры. Для того, чтобы фиксировать глаз наблюдателя, на задней доске камеры, на расстоянии от В., равном фокусному расстоянию объектива, укрепляется диоптр: металич. рамка б с маленьким отверстием, через которое наблюдатель рассматривает объект съемки..
